Paso 4: El sistema eléctrico

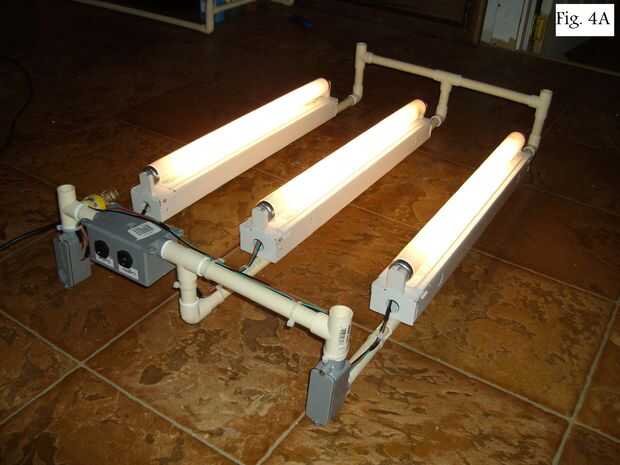

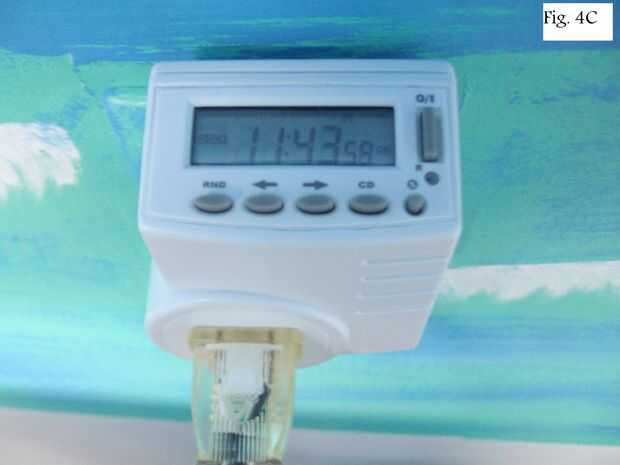

Aunque las lámparas son ment ser techo montado y con cable directamente a la red eléctrica de la casa, alambré les con el enchufe para que esta unidad podría ser fácilmente desconectada y transportada o almacenada. El uso de una corriente de energía también permite un temporizador programable estándar automáticamente controlar todo de la electrónica (Figura 4).
Este paso es vital en términos de seguridad. Si cable este mal o permitir cualquier terminales expuestos a la Cruz, usted podría comenzar un fuego eléctrico. También puede resultar con un cable que no es lo suficientemente alto como para las cargas de corriente y voltaje que estos dispositivos requieren un fuego eléctrico. Obviamente, también corres el riesgo de una descarga eléctrica. ASEGÚRESE DE QUE SABER LO QUE ESTÁS HACIENDO!
Cada una de estas luces requieren 120VAC y corren de 20 vatios. Usando la ley de Ohm (I = P/E = 20W/120V = 0.167A) sé que cada luz dibujará una corriente de 0,167 a. Las luces están conectadas en paralelo para que la tensión no se divide entre ellos. Esto significa que el cable de alimentación principal llevará una corriente de 0,5 amperios. El 18 calibrador gancho encima del alambre que usé fue clasificado para una corriente máxima de 2,32 a por lo que debe ser seguro.
El cable llegó en un paquete con tres colores. Usé el negro para el cable vivo, rojo para el neutro y verde para el cable de tierra. Es importante permanecer consistente con esto o usted podría conectar mal y final en un gran problema cuando lo enchufe y el interruptor.
Al hacer las conexiones, empalme solamente una porción pequeña en la parte superior del alambre. Unir los dos extremos y un conectador del alambre del resbalón sobre ellos. Gire el conector y estás hecho. Asegúrese de que cubra cualquier parte expuesta del cable con cinta aislante.

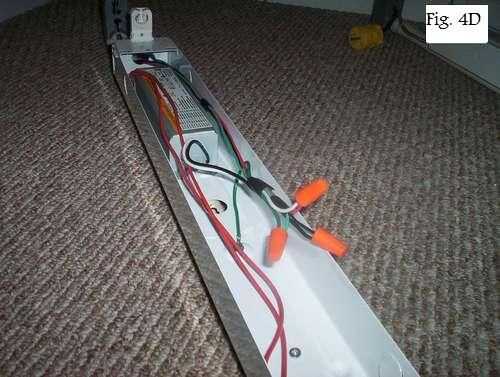

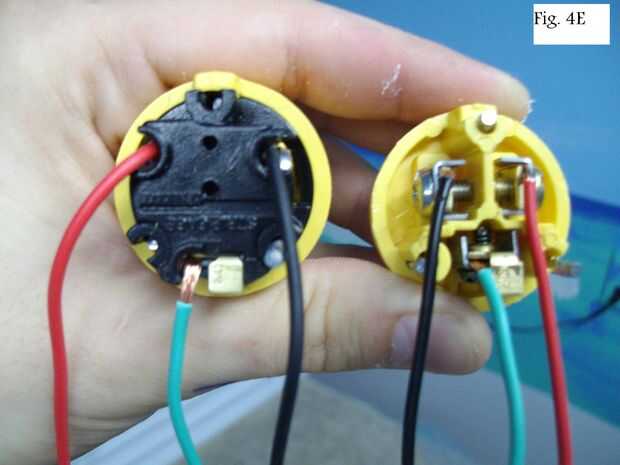

En la carcasa del foco fluorescente encontrarás el vivo y el neutro hilos que salen de la caja del balastro electrónico. El cable de tierra debe conectarse a una parte metálica de la cubierta (Figura 4) cuando usted está buscando en un tomacorriente de pared estándar de América del norte, el agujero neutral está a la izquierda, directo a la derecha y el suelo en la parte inferior. Esto debe tener en cuenta al conectar el enchufe y la toma de corriente. Tenga en cuenta que un enchufe y una toma de frente para que el vivo y los cables de neutro están en lados opuestos (figura 4E).

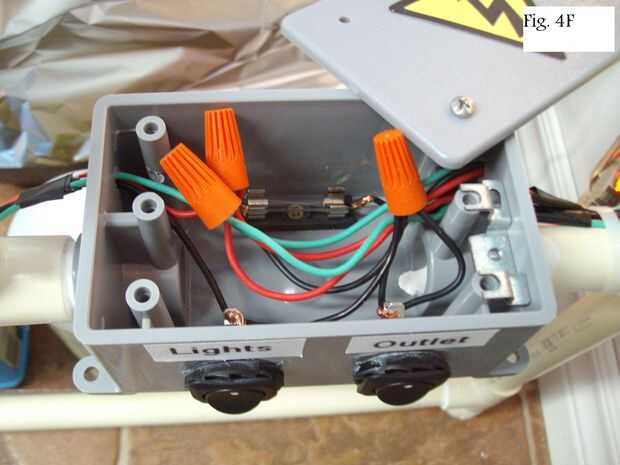

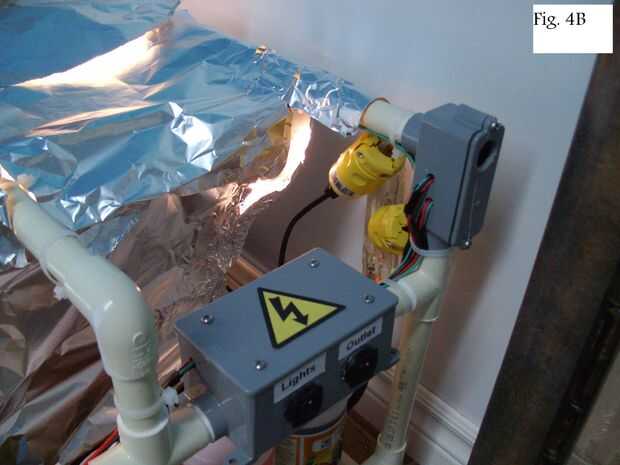

El cable de alimentación va desde el enchufe hasta la caja eléctrica principal. Este cuadro es el eje principal de distribución de energía para el sistema eléctrico. En el interior, como los alambres del cable de alimentación principal, el cable de luz y el cable de salida están conectadas en paralelo. El hilo para que el cable de alimentación principal es interrumpido por un fusible de 2 amperios antes de ser conectado a los cables. El tocar los cables para las luces y la salida son interrumpidos por un interruptor de palanca antes contuining a sus respectivas cargas (figura 4F).

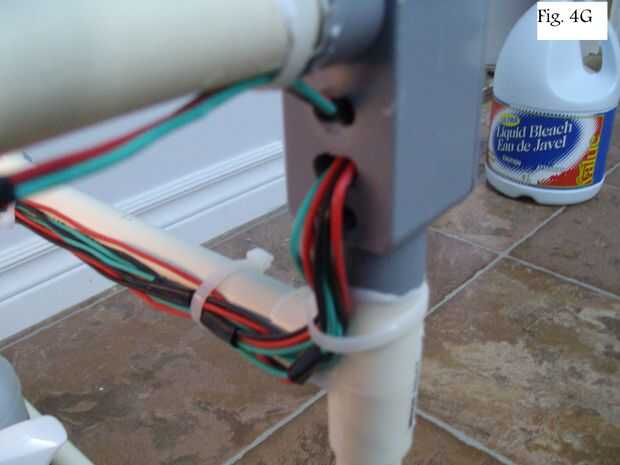

Tres hilos del cable de potencia de luz y tres cables de cada lámpara run en la caja de conducto izquierdo (Figura 4). Desde aquí es sólo una cuestión de la utilización de conectores de cable para conectar los tres cables de cada color (Fighre 4H). ** Tenga en cuenta que Fig 4H sólo muestra las conexiones para dos luces, pronto actualizaré! **

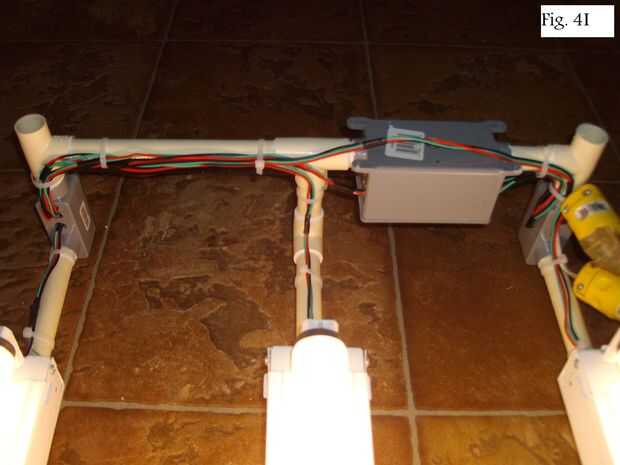

Para hacer todo agradable y limpia usé cinta aislante para cada conjunto de cables de las luces y el cable de alimentación. Usé los lazos zip para asegurar los paquetes a la estructura. También se utiliza un trozo de tubería para cubrir los cables de corriente del enchufe a la primera caja de conductos (figura 4I) del encogimiento.
Usted notará que todo el sistema eléctrico está contenido dentro de la parte superior del marco. Esto permite que el marco para tomar aparte sin tener que molestar a ningún cable.
Cuando yo encienda la unidad vigilados lo muy de cerca durante horas. Inspeccionar frecuentemente signos de formación de arcos eléctricos o sobrecarga de corriente. También sentí los cables cada dos minutos para asegurarse de que no calefacción. Por suerte, todo funcionó sin problemas.
