Paso 4: Alambre para arriba las fichas TCL
Módulos de controlador TCL son cuatro conectores en la parte delantera y cuatro en la parte posterior, para la comunicación: tierra, Clock, datos, + 5V

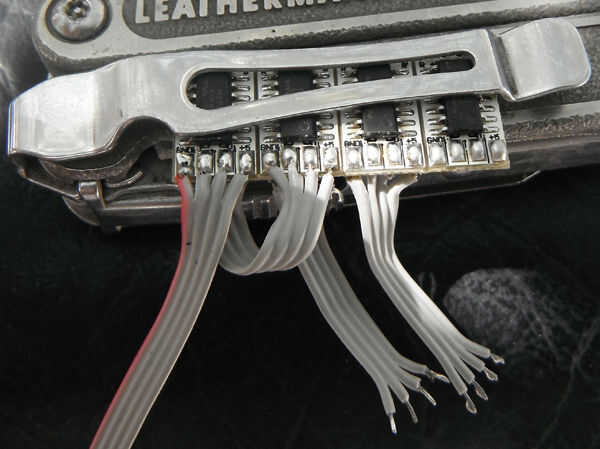

Estas son encadenadas de chip a chip, simplemente emparejar las conexiones correspondientes. El orden se invierte en la parte posterior, pero creo que las imágenes de abajo será mejores que 1 mil palabras de explicación.
Cuando compramos en cantidad vienen en un bloque perforado. He dejado las fichas en una franja de cuatro chip sólidos para reducir al mínimo la huella.
-Cortar una tira de cuatro conductores de un cable IDE repuesto. Usé un viejo cable de 40 pines, porque tienen alambre de los cables de 80 pines nuevos.
-Corte en un segmento de seis pulgadas y tres segmentos de dos pulgadas.
-Pele los extremos de todos los segmentos de vuelta 1/8 de pulgada.
-El segmento de seis pulgadas hacia el chip del módulo TCL que está designando a ser #1 en la serie de la soldadura.
-En el reverso de la soldadura de uno de los extremos de cada una de las cintas de dos pulgadas al número de módulos 1, 2 y 3.
-Hacia el frente, la soldadura de los extremos libres de las cintas de dos pulgadas a los módulos 2, 3 y 4 en los pines correspondientes.

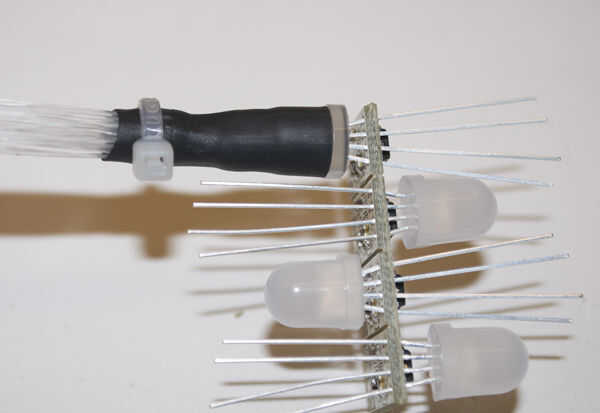

Ahora que tienes el TCL astillas encadenadas, con una toma de control de seis pulgadas, estamos listos para los LEDs. Montado mi LED alternando frente, espalda, frente, parte posterior; para hacer correr las fibras ópticas uniformemente un poco más fácil.
-Alinee el pasador de cátodo con el agujero marcado + 5 y el resto de la línea de pernos.
-Pase los cables por el agujero en cuanto puede, soldadura y corte.
