Mi sombrero, está lleno de estrellas! (5 / 9 paso)

Paso 5: Conecte las fichas TCL al controlador

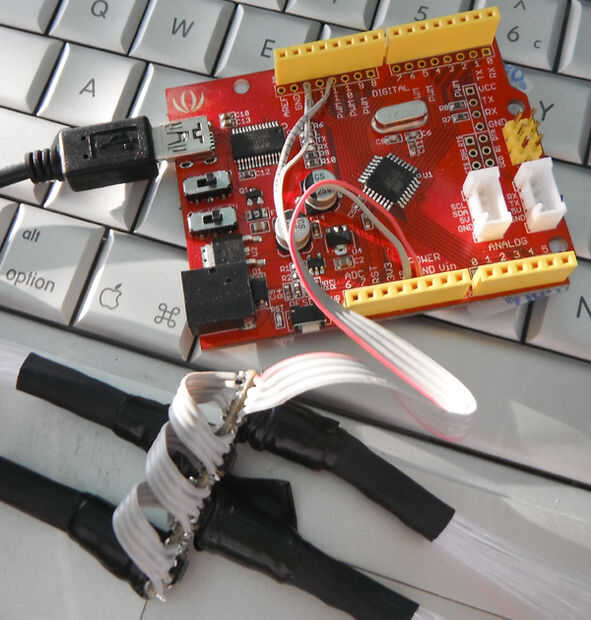

Vamos a conectar el equipo y probarlo.  Yo había soldado mi cableado a la Seeeduino, pero temporalmente puede utilizar los conectores de la pantalla para probar.

-Dividir la cinta en cuatro alambres separados, cerca de dos pulgadas del extremo libre.

Los hilos de izquierda a derecha, como de trabajo conectado del lado de chip de módulo TCL #1

-conectar cable 1, GND, GND en el Seeeduino

-Conecte el alambre 2, reloj, al pin 13 de la Seeeduino

-cable 3, datos, al pin 11 en el Seeeduino

-conectar cable 4, + 5, + 5 en el Seeeduino

En este punto, debemos estar dispuestos programar y probar.

-Descargar la biblioteca TCL e instale en su IDE.

-Descargar el TopHat sketchy abrirlo en tu IDE.

-Utilizar el IDE para descargar el bosquejo TopHat a su Seeeduino.

Una vez que termine de descargar, el bosquejo debería iniciarse automáticamente, y te darás cuenta la fibra ópticas paquetes están color de ciclismo.
