Paso 3: LED

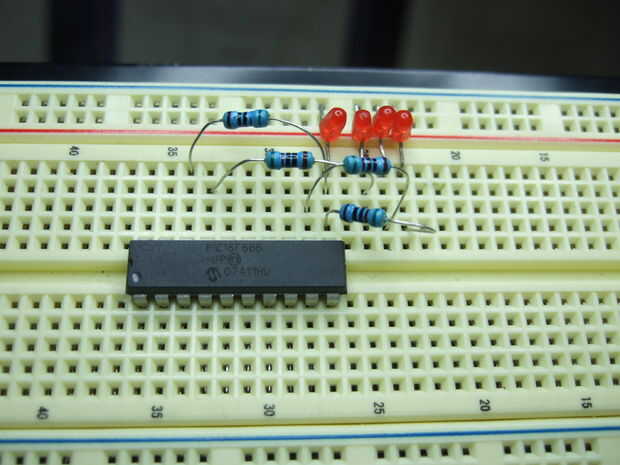

Bueno, no tan rápidos hacer estos LED respetuoso del protoboard como doblez alrededor de algunos conductores, pero son reutilizables indefinidamente y le ahorrará mucho espacio en el protoboard.

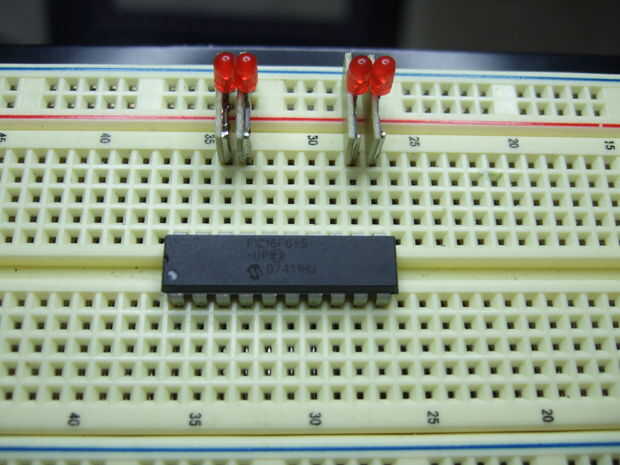

Porque tienen un resistor limitador de corriente incorporado y el espaciamiento de plomo es 0,4", conecte directamente entre su tren de potencia y tierra y la sección del tablero principal. Y mejor aún, puede apilar al lado.

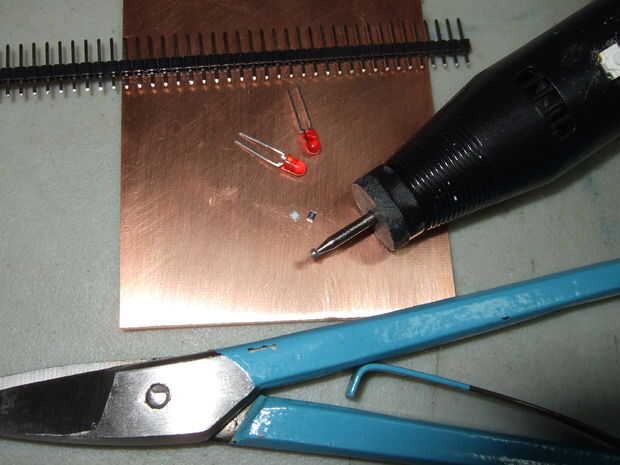

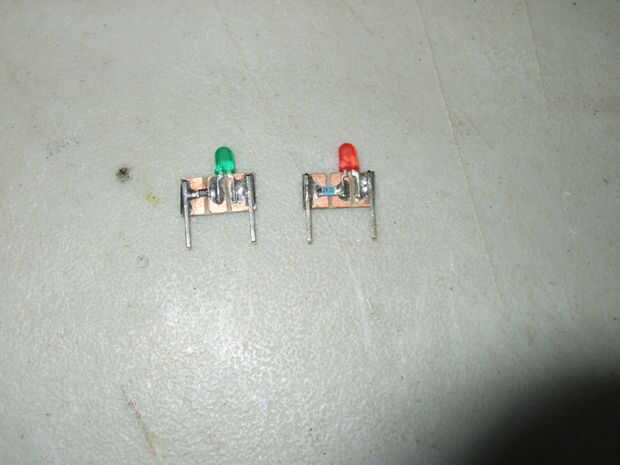

Solía 0,03" espesor de un solo lado pcb, 3mm LED, resistencias de montaje superficial 240R y SIP encabezado alfileres para hacerlos. El único truco es dejar las patillas en la cabecera hasta después de que se han soldado, con el fin de preservar el espacio. Y para conseguir que la pila de al lado, los lados del LED un poco con una Dremel.

Aquí está un video que muestra cómo los hice:

http://S18.photobucket.com/albums/B103/klee27x/Published/?Action=View&current=LED_BreadOut.mp4
