Mi torno de beso (mi torno HSE) (5 / 9 paso)

Paso 5: Soporte de la herramienta (el portaherramienta)

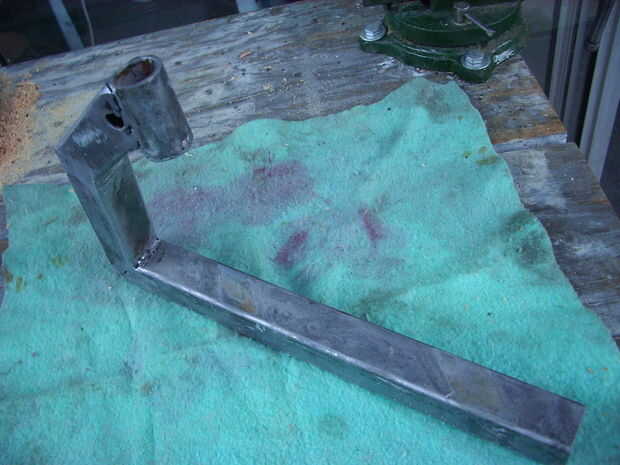

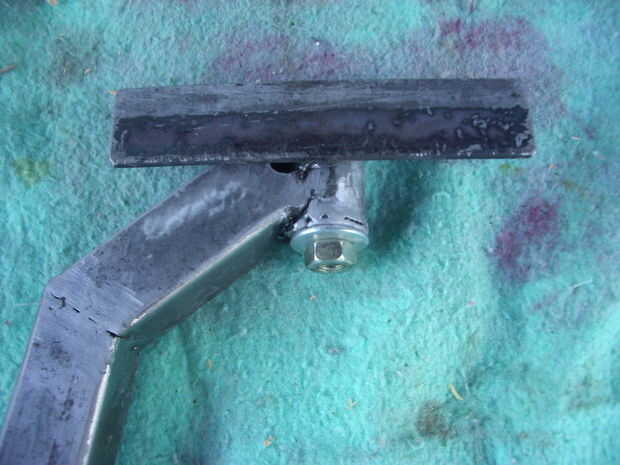

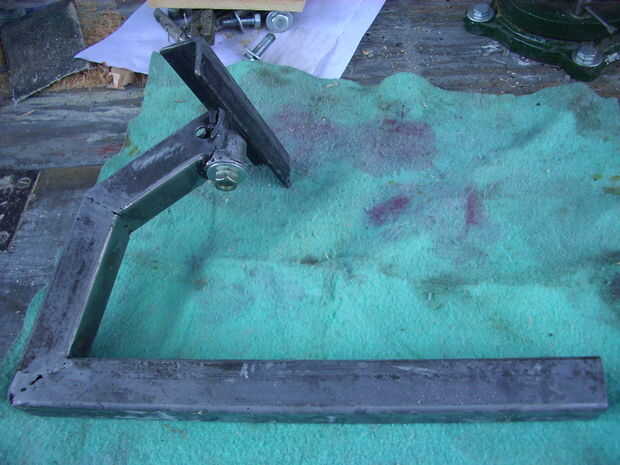

Para hacer el portaherramienta, o mejor dicho el soporte de herramienta, dado será un torno principalmente para madera, usé un trozo de caño cuadrado de hierro hallé en el garaje, sobrante de un trabajo anterior. Al principio le di una forma de L algo cerrada, pero luego me di cuenta de que con esa forma me resultaría difícil tornear cerca del centro de rotación, así agregué un codo, con lo cual la L se aproximó un poco a la forma de la C. En la primera versión, le hice en el extremo superior agujeros cruzados 90% , de manera de poder atornillar el apoyaherramienta en forma paralela o perpendicular al eje de giro del motor. Posteriormente decidí reemplazar el par de agujeros por un trozo de caño vertical, que me algún girar rápidamente a cualquier ángulo entre 0 y 180 º el soporte de la herramienta. Los agujeros quedaron en parte, como recuerdos de su pasado evolutivo.

Para hacer el soporte para herramientas, o más bien el apoyo de la herramienta, ya que el torno será principalmente para madera, usé una pieza cuadrada de la pipa del hierro que encontré en el garaje, de un trabajo anterior. Al principio dio una forma cerrada de L, pero luego me di cuenta que resultaría difícil girando alrededor del centro de rotación, así que añadido un codo, que la L era cerca de cierta forma C. En la primera versión, hice agujeros 90% cruzado en su parte superior, así puedo tornillo de soporte de la herramienta en paralelo o perpendicular al eje de rotación. Más tarde decidí reemplazar el par de agujeros con una pieza vertical de la tubería, permítanme rápidamente a cualquier ángulo entre 0 y 180 grados el resto de la herramienta. Los agujeros sigue siendo parcialmente, como recuerdos de su pasado evolutivo.
