Mi torno de beso (mi torno HSE) (6 / 9 paso)

Paso 6: Desplazamiento (desplazamientos)

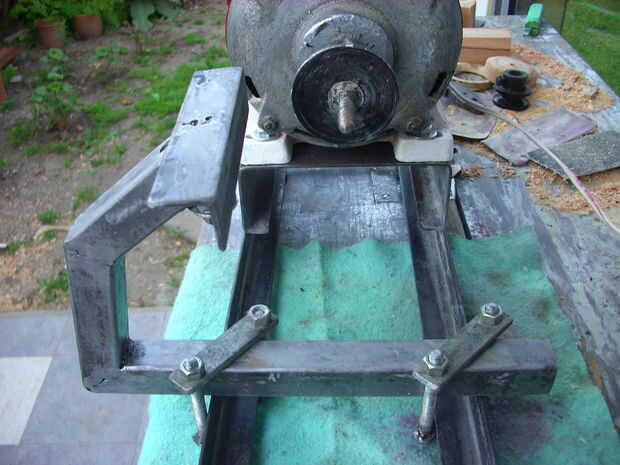

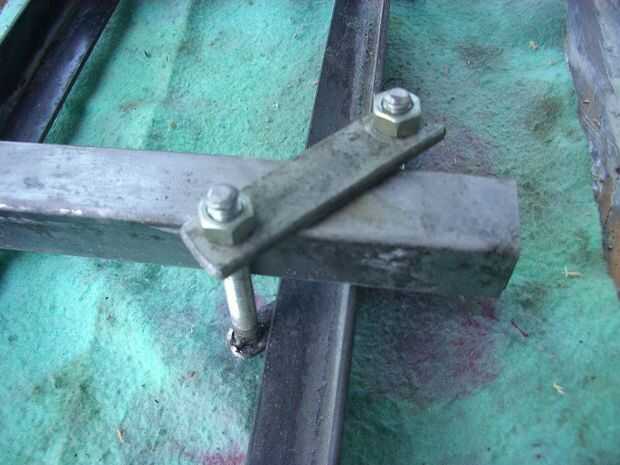

Ahora venían los mecanismos de desplazamiento longitudinal y transversal, en el primer torno me habían insumido bastante trabajo. Recordé el principio KISS (mantener Simple, estúpido) y decidí no complicarme la vida. Así hice simplemente dos uniónes cuadradas iguales, cada una con dos tuercas aprietan un trozo de planchuela de hierro a manera de morza, lo suficientemente robustas para de como no correr el riesgo de fallaran en caso de la herramienta se clavara en la pieza a tornear, cosa sucede cuando uno no sabe hacer el trabajo. Estas uniónes permiten ambos movimientos (longitudinal y transversal), y lo único tengo hacer es aflojar un poquito las tuercas, reubicar el portaherramienta y volver a apretarlas. Tal vez más adelante haga un mecanismo una palanca reduzca todo a un único movimiento, pero lo trabaje solo si la relación trabajo/beneficio es realmente conveniente.

Vino ahora los mecanismos de desplazamiento longitudinal y transversal, que en el primer torno tenía demasiado trabajo. Recuerda el principio KISS (mantener Simple, estúpido) y decidió no complicar mi vida. Por lo que simplemente hice dos corchetes cuadrados iguales, cada uno con dos tuercas fije un trozo de chapa de hierro, como un agarre del tornillo de banco, suficientemente robusto como para evitar el riesgo de error si la herramienta es clavada a la pieza de giro, que pasa cuando uno no sabe que para hacer el trabajo. Estos soportes permiten ambos movimientos (longitudinal y transversal), y todo lo que tengo que hacer es aflojar las cuatro tuercas, reubicar el resto de la herramienta y vuelva a apretar las tuercas. Tal vez más adelante voy a hacer un mecanismo de palanca que todo lo reduce a un único movimiento, pero lo haré sólo si la relación de trabajo y beneficios es muy buena.
