Mi vacío ex (5 / 6 paso)

Paso 5: Mesa de vacío

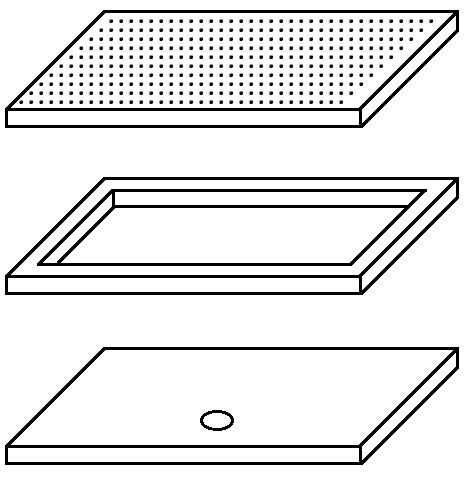

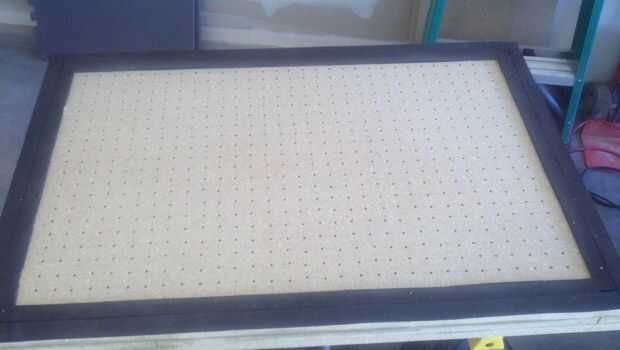

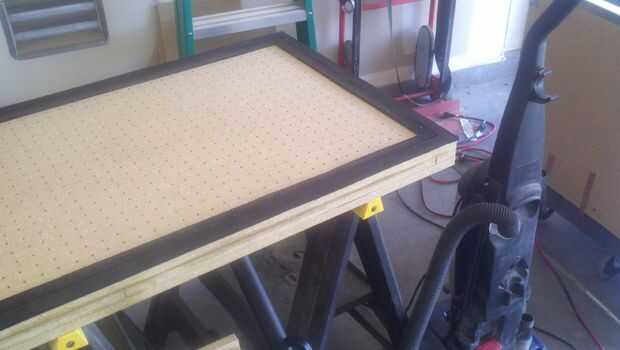

La mesa de vacío consta de 3 capas de tablero de partícula de 3/4".  La capa superior tiene aproximadamente 500 3/16" los orificios perforados de una pulgada de distancia en el centro.  Hay una frontera de dos pulgadas de cinta de hule espuma para dar un sello de buen hermético entre el marco y la tabla del vacío.  La segunda capa es simplemente un marco con una frontera de dos pulgadas que proporciona un vacío entre la capa superior e inferior.  La tercera capa es un tablero sólido con un solo 1 1/2" orificio para la manguera de vacío que se unirá.

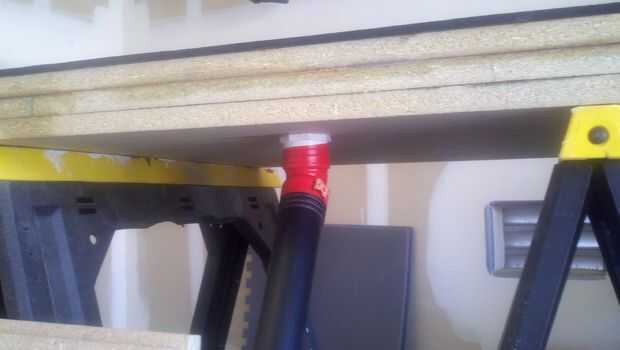

He insertado una rosca macho de 1 1/2" a la guarnición del pvc 1 1/2" hembra deslizante en el agujero en el la parte inferior de la tabla del vacío y pegado en su lugar con un epoxy fuerte.  1 1/2" conexión era perfecto para mi vacío.  La cinta aislante en la foto era sólo una forma barata de hacer la conexión de manera no permanente.
