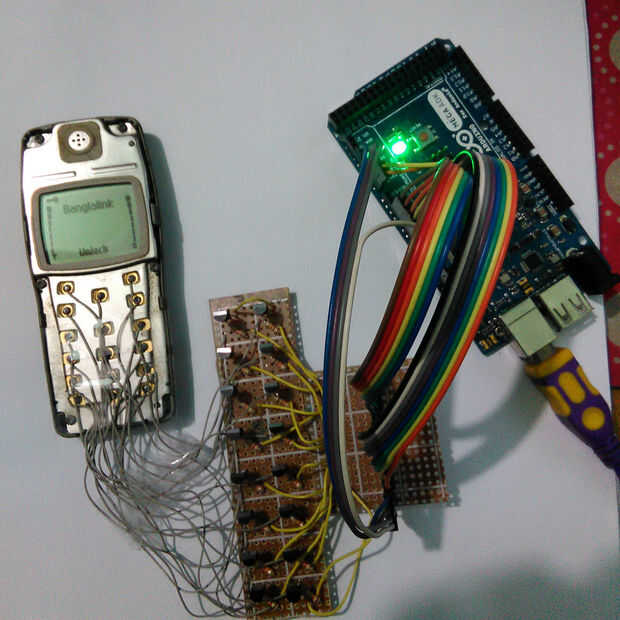

Paso 3: Conexión con Arduino Mega

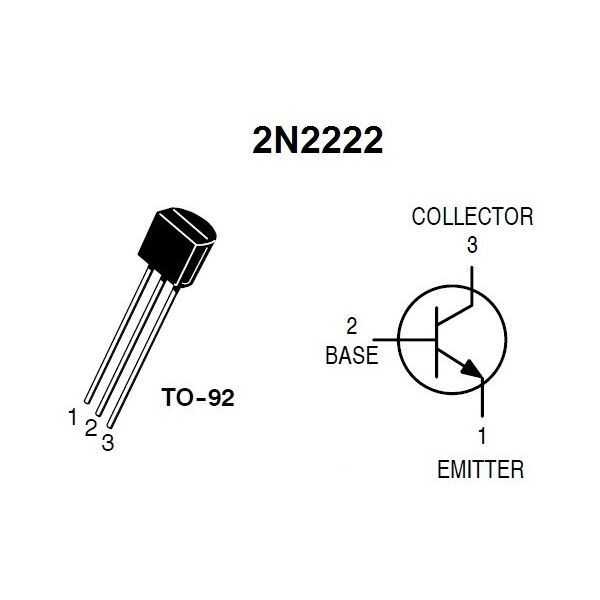

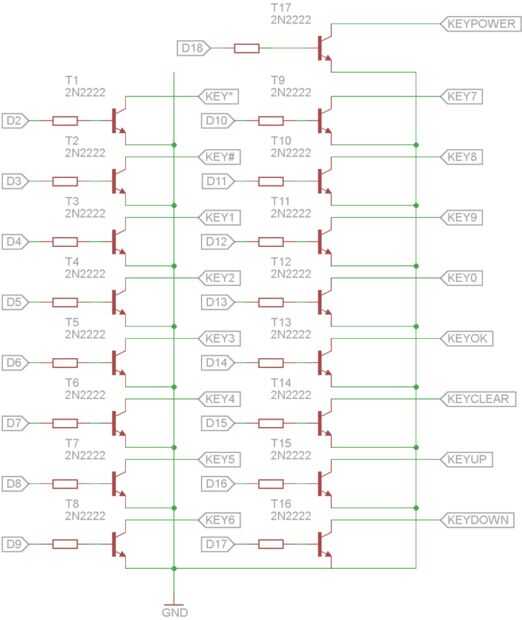

Sobre el esquema muestra cómo arduino digital pins (D3 a D18) están conectadas a teclas de su teléfono. Que utiliza el transistor bipolar npn de propósito general (2N2222) para conmutación (encendido-apagado la tecla del teléfono). Cualquier otro transistor de npn de propósito general como el BC547, 548 puede ser utilizado. Pin de I/O digital de Arduino está conectado a la base del transistor a través de un resistor limitador actual. Un resistor 12 de k funciona bien. Cuando un pin digital de arduino alta el BJT encender y trabajar como una pulsación en la tecla del teléfono móvil. Si te interesa saber más acerca del transistor siguen el enlace: https://learn.sparkfun.com/tutorials/transistors. Usted puede encontrar la ficha técnica de 2N2222 aquí. Configuración de pines del 2N2222 es mencionada.

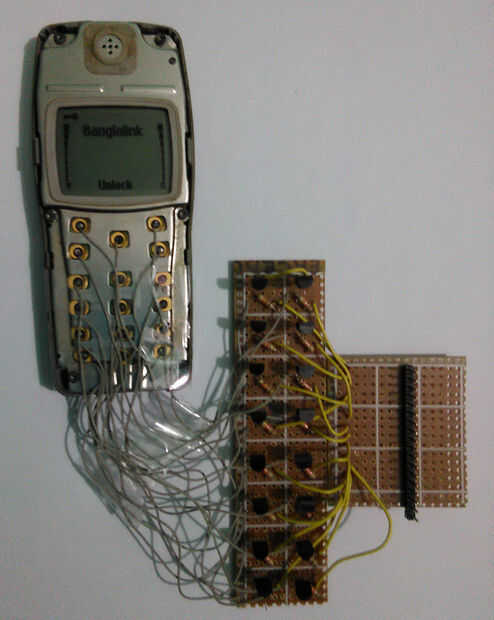

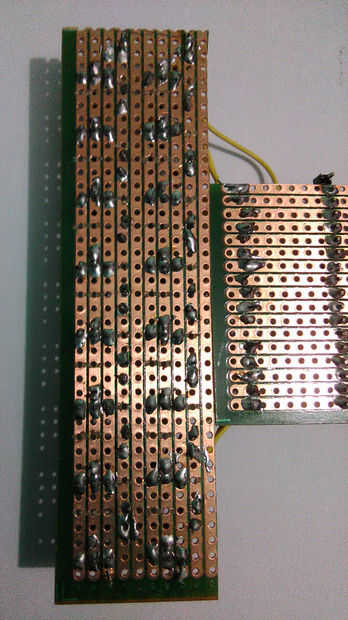

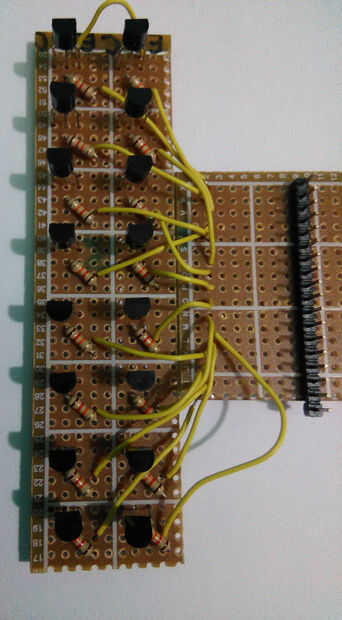

Cuando se conecta el circuito diferente juntos para una operación exitosa debe ser una cosa Recuerde que debe haber una conexión común entre ellos es lo que la otra conexión. Conectar teléfono tierra y tierra de arduino junto con el emisor de los transistores. Imagen del tablero de los transistores está subido aquí. Para la conexión de puerto de la entrada-salida de arduino he añadido jefe del pin macho a la Junta. Pines están conectados con resistores de base mediante el cable de puente amarillo.
Después de hacer el tablero ahora Conecte con cuidado cable de teclado de teléfono con los colectores de los transistores. No añadir ninguna resistencia entre el colector del transistor y teclado cable porque según esquema de teléfono un resistor está conectado internamente con el conector de señal de teclado.
