Paso 5: Programación arduino

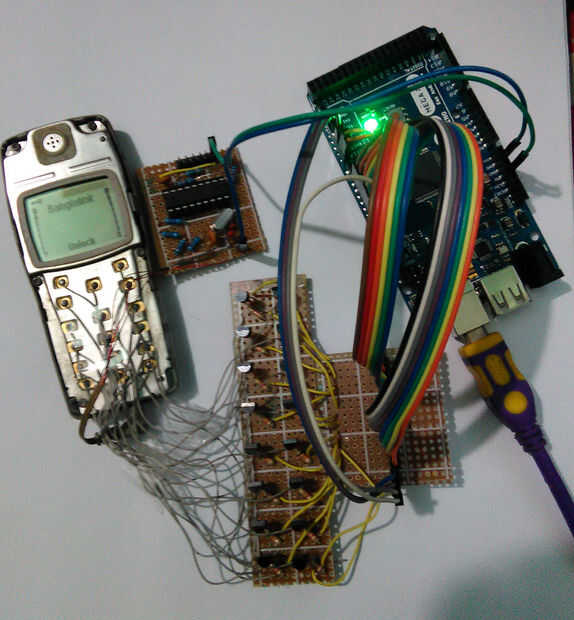

Imagen de mi configuración de phonoduino completa (teléfono + arduino) se da por encima. Entrada DTMF no se da ahora a arduino. Veremos esto más adelante de este proyecto. Debemos ahora escribir algo de código para dar la vida de la phonoduino. Se adjunta código automático de llamada para cualquier número dado.
int key0 = 16; int key1 = 6; int key2 = 12; int key3 = 9; int key4 = 5; int kry5 = 15; int key6 = 10; int key7 = 14; int key8 = 13; int key9 = 18; int keyStar = 17; int keyOk = 11; int keyClear = 3; int keyDown = 4; int keyUp = 8; int keyOff = 2; int keyHash = 19; int pressTime = 100; int pressDelay = 300; int holdTime = 1000; int value[16] = {16,6,12,9,5,15,10,14,13,18,17,11,3,4,8,2}; void setup() { // initialize the digital pin as an output. for(int i=2; i<20; i++) pinMode(i, OUTPUT); holdClear(); unlockPhone(); delay(2000); holdClear(); delay(1000); // call 0123456789 pressDigit(0); pressDigit(1); pressDigit(2); pressDigit(3); pressDigit(4); pressDigit(5); pressDigit(6); pressDigit(7); pressDigit(8); pressDigit(9); delay(100); pressOk(); delay(5000); } // the loop routine runs over and over again forever: void loop() { } void pressDigit(int digit){ digitalWrite(value[digit], HIGH); // press digit from 0 to 9 delay(pressTime); digitalWrite(value[digit],LOW); delay(pressDelay); } void pressOk(){ digitalWrite(keyOk, HIGH); // press ok delay(pressTime); digitalWrite(keyOk,LOW); delay(pressDelay); } void pressClear(){ digitalWrite(keyClear, HIGH); // press clear delay(pressTime); digitalWrite(keyClear,LOW); delay(pressDelay); } void pressStar(){ digitalWrite(keyStar, HIGH); // press star delay(pressTime); digitalWrite(keyStar,LOW); delay(pressDelay); } void pressUp(){ digitalWrite(keyUp, HIGH); // press up delay(pressTime); digitalWrite(keyUp,LOW); delay(pressDelay); } void pressDown(){ digitalWrite(keyDown, HIGH); // press down delay(pressTime); digitalWrite(keyDown,LOW); delay(pressDelay); } void pressHash(){ digitalWrite(keyHash, HIGH); // press hash delay(pressTime); digitalWrite(keyHash,LOW); delay(pressDelay); } void pressOff(){ digitalWrite(keyOff, HIGH); // press off delay(pressTime); digitalWrite(keyOff,LOW); delay(pressDelay); } void holdOff(){ digitalWrite(keyOff, HIGH); // hold off delay(holdTime); digitalWrite(keyOff,LOW); delay(pressDelay); } void holdClear(){ digitalWrite(keyClear, HIGH); // press clear delay(holdTime); digitalWrite(keyClear,LOW); delay(pressDelay); } void unlockPhone(){ pressOk(); pressStar(); } ¿Quieres llamar a cualquier número de serial monitor?
Código para llamar desde monitor serial también se adjunta. Número de teléfono de tipo sólo en terminal que termina con una coma (,) y presione Entrar. Phonoduino al instante se marcará el número. Coma indica usted mecanografía sólo completa y desea llamar. Si desea borrar cualquier número erróneamente escritas tipo sólo por punto y coma (;) y pulse enter. A continuación, vuelva a escribir su número.
¿Quieres enviar el mensaje de monitor serial?
Escribir mensaje de teléfono móvil es aburrido y desperdiciador de tiempo. Va a ser fácil escribir sms desde el teclado de la computadora y ahorra mucho tiempo. Un sketch de arduino de la muestra se da a enviar sms de monitor serial. Sólo cargar el programa en el arduino, abrir a monitor de serie, escriba su mensaje, tipo colon(:), tipo número, escriba número de teléfono móvil o cualquier número que desea enviar su sms y pulse Intro. Su phonoduino le envió el mensaje a su número deseado.
Ejemplo: Hola, soy de phonoduino.:123456789 *
El comando anterior será enviado "Hola, soy de phonoduino." el número "123456789"
<code> int pressTime = 100; int pressDelay = 300; int holdTime = 1000; int typeTime = 100; int typeDelay = 400; int value[16] = {16,6,12,9,5,15,10,14,13,18,17,11,3,4,8,2}; char number[12]; char massegeChar[160]; int count = 0; int numCount = 0; int charDelay = 300; int numberState = 0; void setup() { // initialize the digital pin as an output. for(int i=2; i<20; i++) pinMode(i, OUTPUT); Serial.begin(9600); holdClear(); } // the loop routine runs over and over again forever: void loop() { while (Serial.available()>0){ char character = Serial.read(); if(character == '*'){ sentSMS(); count = 0; numCount = 0; numberState = 0; } if(character == ':'){ numberState = 1; numCount = 0; //delay(10); } if(numberState == 1){ number[numCount] = character; numCount++; } if(numberState == 0){ massegeChar[count] = character; count++; } if(character == '#'){ count = 0; numberState = 0; } } } void pressDigit(int digit){ digitalWrite(value[digit], HIGH); // press digit from 0 to 9 delay(pressTime); digitalWrite(value[digit],LOW); delay(pressDelay); } void pressOk(){ digitalWrite(keyOk, HIGH); // press ok delay(pressTime); digitalWrite(keyOk,LOW); delay(pressDelay); } void pressClear(){ digitalWrite(keyClear, HIGH); // press clear delay(pressTime); digitalWrite(keyClear,LOW); delay(pressDelay); } void pressStar(){ digitalWrite(keyStar, HIGH); // press star delay(pressTime); digitalWrite(keyStar,LOW); delay(pressDelay); } void pressUp(){ digitalWrite(keyUp, HIGH); // press up delay(pressTime); digitalWrite(keyUp,LOW); delay(pressDelay); } void pressDown(){ digitalWrite(keyDown, HIGH); // press down delay(pressTime); digitalWrite(keyDown,LOW); delay(pressDelay); } void pressHash(){ digitalWrite(keyHash, HIGH); // press hash delay(pressTime); digitalWrite(keyHash,LOW); delay(pressDelay); } void pressOff(){ digitalWrite(keyOff, HIGH); // press off delay(pressTime); digitalWrite(keyOff,LOW); delay(pressDelay); } void holdOff(){ digitalWrite(keyOff, HIGH); // hold off delay(holdTime); digitalWrite(keyOff,LOW); delay(pressDelay); } void holdClear(){ digitalWrite(keyClear, HIGH); // press clear delay(holdTime); digitalWrite(keyClear,LOW); delay(pressDelay); } void typeA(){ digitalWrite(key2, HIGH); delay(typeTime); digitalWrite(key2, LOW); delay(typeDelay); } void typeB(){ typeA(); typeA(); } void typeC(){ typeA(); typeA(); typeA(); } void typeD(){ digitalWrite(key3, HIGH); delay(typeTime); digitalWrite(key3, LOW); delay(typeDelay); } void typeE(){ typeD(); typeD(); } void typeF(){ typeD(); typeD(); typeD(); } void typeG(){ digitalWrite(key4, HIGH); delay(typeTime); digitalWrite(key4, LOW); delay(typeDelay); } void typeH(){ typeG(); typeG(); } void typeI(){ typeG(); typeG(); typeG(); } void typeJ(){ digitalWrite(key5, HIGH); delay(typeTime); digitalWrite(key5, LOW); delay(typeDelay); } void typeK(){ typeJ(); typeJ(); } void typeL(){ typeJ(); typeJ(); typeJ(); } void typeM(){ digitalWrite(key6, HIGH); delay(typeTime); digitalWrite(key6, LOW); delay(typeDelay); } void typeN(){ typeM(); typeM(); } void typeO(){ typeM(); typeM(); typeM(); } void typeP(){ digitalWrite(key7, HIGH); delay(typeTime); digitalWrite(key7, LOW); delay(typeDelay); } void typeQ(){ typeP(); typeP(); } void typeR(){ typeP(); typeP(); typeP(); } void typeS(){ typeP(); typeP(); typeP(); typeP(); } void typeT(){ digitalWrite(key8, HIGH); delay(typeTime); digitalWrite(key8, LOW); delay(typeDelay); } void typeU(){ typeT(); typeT(); typeT(); } void typeV(){ typeT(); typeT(); typeT(); } void typeW(){ digitalWrite(key9, HIGH); delay(typeTime); digitalWrite(key9, LOW); delay(typeDelay); } void typeX(){ typeW(); typeW(); } void typeY(){ typeW(); typeW(); typeW(); } void typeZ(){ typeW(); typeW(); typeW(); typeW(); } void space(){ digitalWrite(key0, HIGH); delay(typeTime); digitalWrite(key0, LOW); delay(typeDelay); } void sentSMS(){ holdClear(); holdClear(); pressOk(); pressOk(); pressOk(); for(int i = 0; i< 160; i++){ switch(massegeChar[i]){ case 'A': case 'a': typeA(); delay(charDelay); break; case 'B': case 'b': typeB(); delay(charDelay); break; case 'C': case 'c': typeC(); delay(charDelay); break; case 'D': case 'd': typeD(); delay(charDelay); break; case 'E': case 'e': typeE(); delay(charDelay); break; case 'F': case 'f': typeF(); delay(charDelay); break; case 'G': case 'g': typeG(); delay(charDelay); break; case 'H': case 'h': typeH(); delay(charDelay); break; case 'I': case 'i': typeI(); delay(charDelay); break; case 'J': case 'j': typeJ(); delay(charDelay); break; case 'K': case 'k': typeK(); delay(charDelay); break; case 'L': case 'l': typeL(); delay(charDelay); break; case 'M': case 'm': typeM(); delay(charDelay); break; case 'N': case 'n': typeN(); delay(charDelay); break; case 'O': case 'o': typeO(); delay(charDelay); break; case 'P': case 'p': typeP(); delay(charDelay); break; case 'Q': case 'q': typeQ(); delay(charDelay); break; case 'R': case 'r': typeR(); delay(charDelay); break; case 'S': case 's': typeS(); delay(charDelay); break; case 'T': case 't': typeT(); delay(charDelay); break; case 'U': case 'u': typeU(); delay(charDelay); break; case 'V': case 'v': typeV(); delay(charDelay); break; case 'W': case 'w': typeW(); delay(charDelay); break; case 'X': case 'x': typeX(); delay(charDelay); break; case 'Y': case 'y': typeY(); delay(charDelay); break; case 'Z': case 'z': typeZ(); delay(charDelay); break; case ' ': space(); break; } delay(300); } pressOk(); pressOk(); callNumber(); } void callNumber(){ for(int i=1; i<12; i++){ pressDigit(number[i]-'0'); // number[i] - '0' is for converting character into intiger } pressOk(); holdClear(); holdClear(); } Se publiqué más adelante a un sketch de arduino más eficiente.
