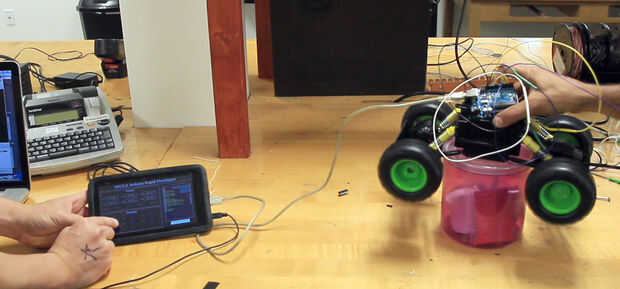

Paso 4: Determinar que los cables de controlan de movimiento adelante/atrás y manejo
Una vez que tenga acceso el circuito del tablero en el carro de RC, rastrear los cables de los motores que controlan la dirección y los motores hacia adelante/atrás a las virutas del IC en el circuito. Se determinó que la IC chips deben ser los puentes de H que controlan los motores. El siguiente paso es seguir las huellas en el circuito (las partes metálicas que son de color ligeramente diferente) a su fuente de las fichas de puente H IC al chip que recibe las señales desde el control remoto RC. Cuando el control remoto RC activa cualquiera de los siguientes elementos (dirección izquierda, dirección derecha, adelante, atrás) uno de los rastros debe tener 5V corriente a través de ellos para cada función. Será soldar los cables a los pines de entrada de señal del puente H y activar cada función en el mando remoto. (Hemos analizado los cables con un osciloscopio para detectar que los cables van a 5V. El alcance que mostraron los cables sólo a 3, 3V en lugar de 5V. Esto está bien ya que es digital. Cualquier cosa mayor que 2V se considera "sobre". ) Que corta las trazas en el circuito (lo hicimos por rasgar hacia fuera algunas resistencias en el rastro) para que la señal de la viruta del ic remoto RC carro ya no llegue a los puentes de h.
