Paso 8: Instalación de equipo FPV
Introducción
Voy a describir un enfoque sencillo para cableado hasta el equipo FPV. Mientras que el transmisor de video es capaz de transmitir en diferentes frecuencias, por simplicidad, vamos a utilizar la frecuencia por defecto de 5865 MHz.
Porque el transmisor de video y cámara como funcionar a 5v, utilizaremos un regulador de voltaje para aumentar la tensión a 5v para el engranaje de la FPV.
Colocación de componentes
Prepárate la su parte superior del marco, transmisor de video, cámara y regulador de voltaje. Es el momento de instalar el equipo FPV.
Pruebe la colocación de la cámara en el soporte de la cámara. Observar donde se sentará la cámara cuando está instalado. Aplique una gota de pegamento dentro de la montura de la cámara donde se sentará el borde superior de la cámara. Mientras el pegamento está todavía caliente, rápidamente Presione la cámara en el Monte. Asegúrese de que el micrófono y los cables son hacia arriba con la parte superior acostado; se trata de la parte inferior de la cámara.

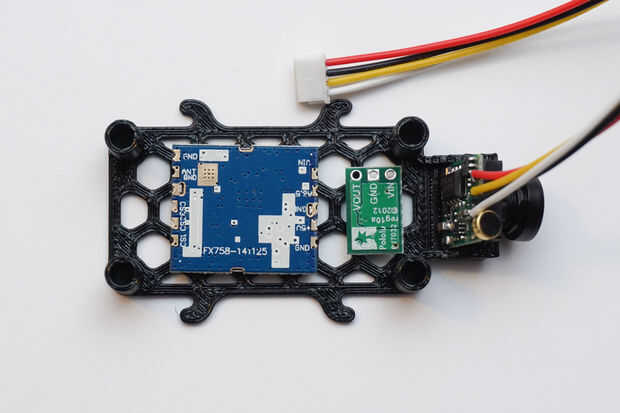

Utilice pegamento caliente o cinta de doble cara para fijar el transmisor de video y regulador de voltaje como se muestra.
Cableado hasta

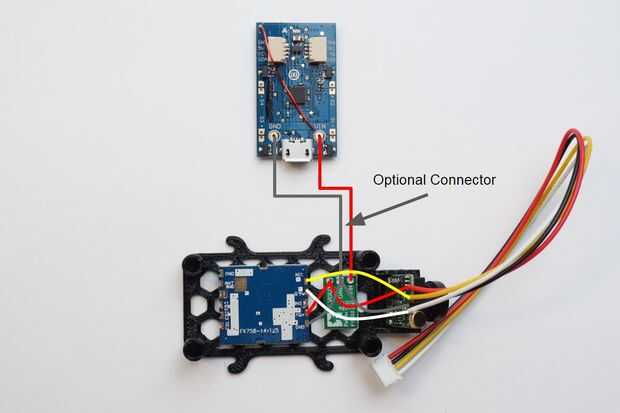

Siga el diagrama de cableado en la imagen adjunta a la soldadura de las conexiones. Puede utilizar el cable adicional desde el arnés de cableado de la cámara para completar todas las conexiones. No necesita el conector que viene con la cámara.
El Scisky tendrá la coleta de batería conectada pero puede encender el regulador de tensión de los cojines de la soldadura misma. Tómese su tiempo y asegúrese de que obtener todas las conexiones de derecha.
Opcionalmente, puede utilizar un conector entre el regulador de voltaje y el Scisky para que sea más fácil quitar la parte superior del marco para las reparaciones.
ADVERTENCIA: No conecte la batería todavía. Transmisores de video pueden ser dañados si no tiene una antena conectada.
Conexión de la antena

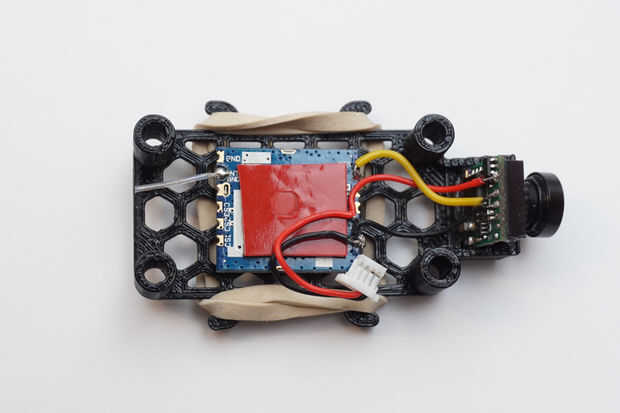

El aislamiento de una longitud de 2 pulgadas de alambre de cobre sólido y soldadura en la almohadilla de la antena del transmisor video. Una vez que se suelda en su lugar, cortar la antena exactamente 12,8 milímetros. Es importante cortar la antena a la longitud correcta. La longitud está sintonizada a la frecuencia que emite el transmisor de video. La longitud de la antena está ajustada a la longitud de onda cuarto de 5865MHz, usando esta práctica calculadora.
Prueba
Doble Compruebe todas las conexiones, luego revise de nuevo. Una vez que usted se siente seguro en su trabajo, conectar la batería. Potencia tus gafas o monitor y búsqueda a través de los canales. Si todo ha ido bien, podrás ver el video se transmite desde su nuevo quadcopter FPV!
Ahora estás listo para montar el cuadro y llevarlo para un vuelo de prueba FPV.
ADVERTENCIA: El transmisor de video puede calentarse, especialmente sin el enfriamiento del viento y girar objetos. No me gusta dejar la batería conectada por mucho tiempo si no estoy volando para evitar dañar el transmisor.
