Paso 4: cableado
Los pasos para conectar todos los componentes se muestran a continuación. En primer lugar, me había conectado el transformador a la placa central al lado del motor luego por cable la entrada a través de los interruptores del transformador y finalmente conectado el motor a los pines del transformador de CA.

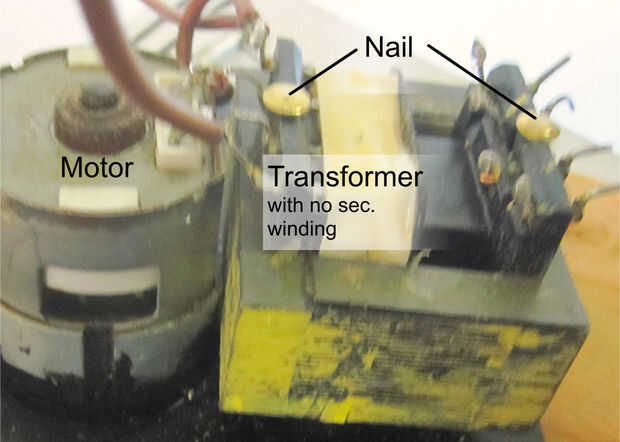

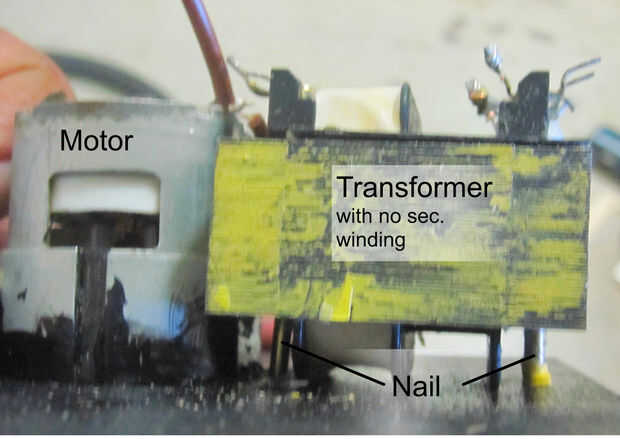

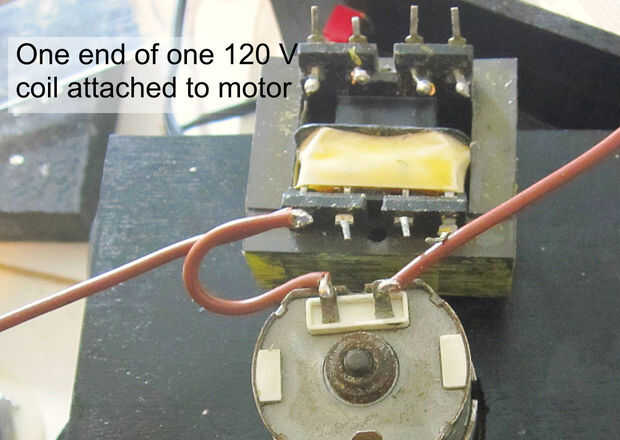

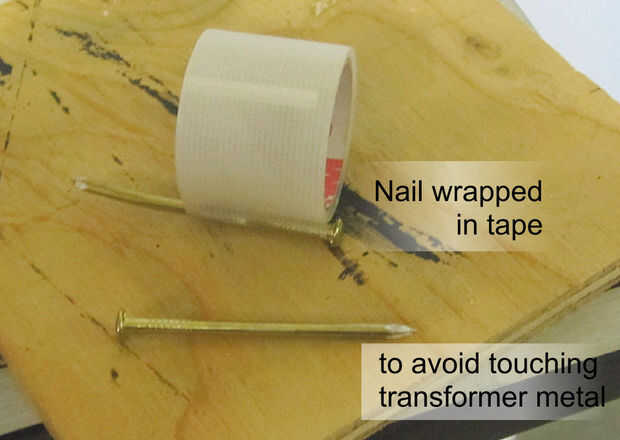

- Conectar el transformador a la placa base. Ya había soldar dos cables al motor para probar así que acortado uno de estos y unido a un extremo de la bobina primaria del transformador. El transformador fue un ajuste apretado entre la placa central y la base (accidente fortuito!) así que sólo tuve que evitar resbalar alrededor. El transformador tenía dos agujeros existentes a través de la base del metal. Yo no tenía clavos (para uso con soportes de bastidor) de bronceados dos tornillos fino y bastante largo por lo que utiliza y la clavó el transformador a la placa central. Las uñas estaban cubiertas con cinta plástica antes de clavar a través de los orificios existentes en el transformador para prevenir cortocircuitos de la base de transformador (crear las corrientes de Foucault).

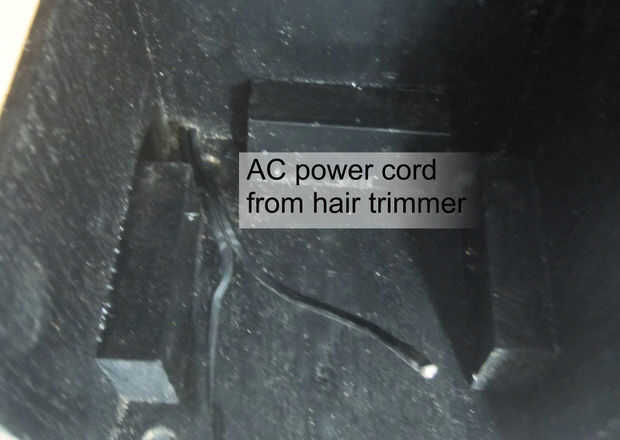

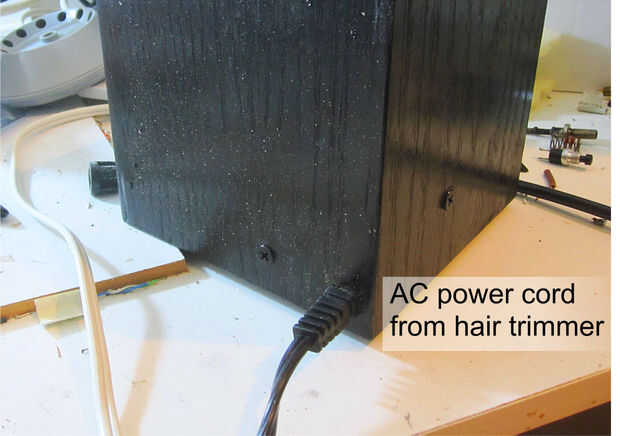

- Cable para entrada de corriente alterna de alimentación. Había a la izquierda con cable de alimentación de un cortapelos tan apegado este a través de la pared posterior de la caja de la centrifugadora por dos agujeros conectados y expansión en un pequeño agujero rectangular. El extremo libre del cable fue tirado a través.

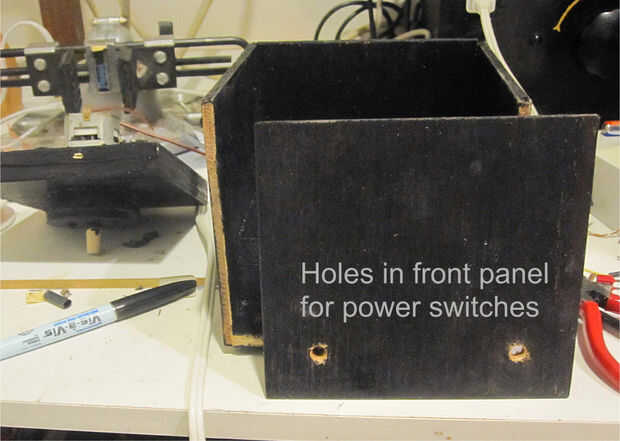

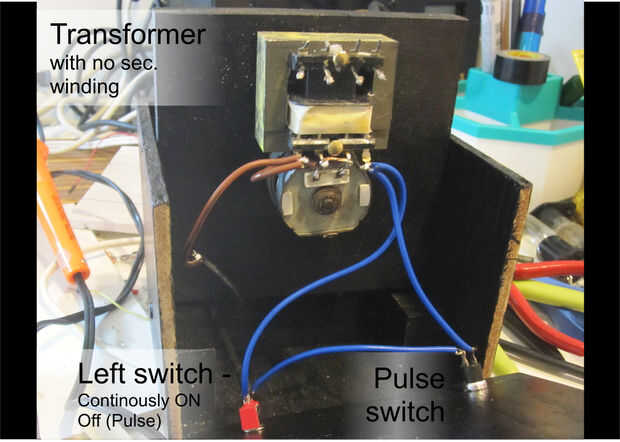

- Colocar los interruptores de. Decidí usar conmutador de 2 vías de 1-Polo CA y momentáneo en conmutador de CA. El interruptor de dos vías conecta el transformador directamente al motor o a través el interruptor momentáneo en CA. Esto me permitiría a pulso el rotor para giros rápidos o continuamente. Yo corte dos agujeros para los interruptores en el panel frontal. El polo central del interruptor de dos vías fue cablear directamente al cable en vivo desde el cable de alimentación. Una terminal del interruptor era soldado a la conexión externa del transformador y el otro extremo fue soldado a un poste del interruptor de encendido momentáneo. El otro polo del interruptor momentáneo-ON también fue soldado a la misma conexión exterior del transformador. Las dos bobinas primarias separadas del transformador eran puente con un cable de la conexión restante del motor. El diagrama de cableado muestra esto más claramente.

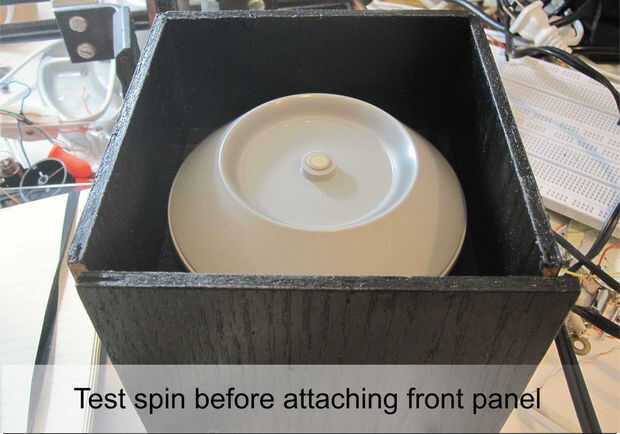

- Comprobar. Hasta 120 V AC en vivo va desde el cable de alimentación a través de los interruptores a la de las conexiones externas de una de las dos bobinas de primario de transformador de 120V. El extremo exterior de la bobina del transformador segundo 120 V está conectado al motor y el cable de neutro desde el cable de CA. El conector interno de las dos bobinas de primario de transformador de 120V se unieron y conectado al otro polo del motor. Las dos bobinas del transformador están ahora en la serie y verán 120 V a través de la bobina a. El grifo central dará el 60V requeridos del motor. Había probado antes para comprobar que todo funciona y también probado esto antes de colocar la placa frontal en el caso de la centrífuga. La alimentación de CA no está aislada de la red eléctrica así que mucho cuidado.
