Micro Sumo (3 / 5 paso)

Paso 3:

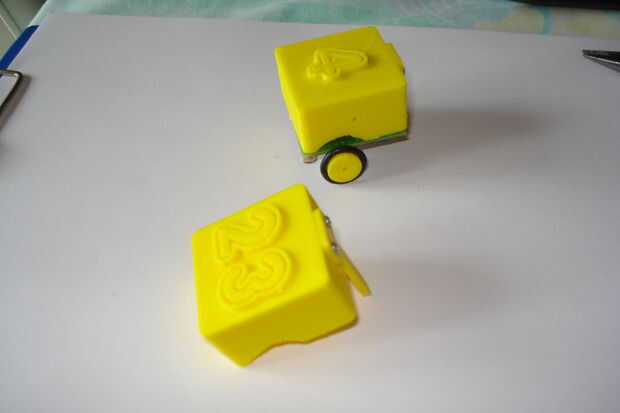

Ahora viene la parte interesante

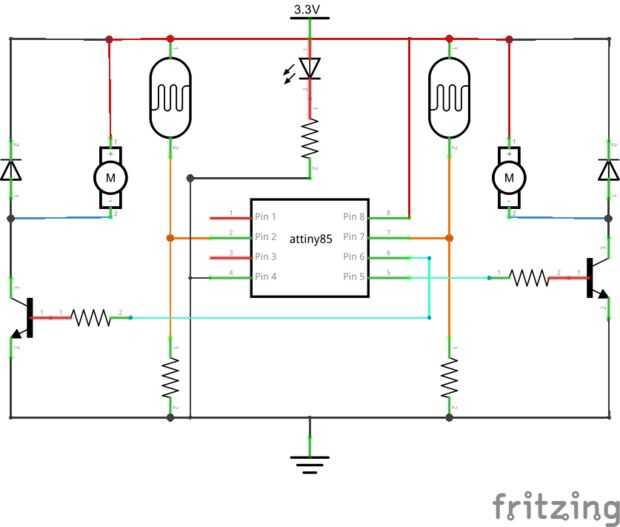

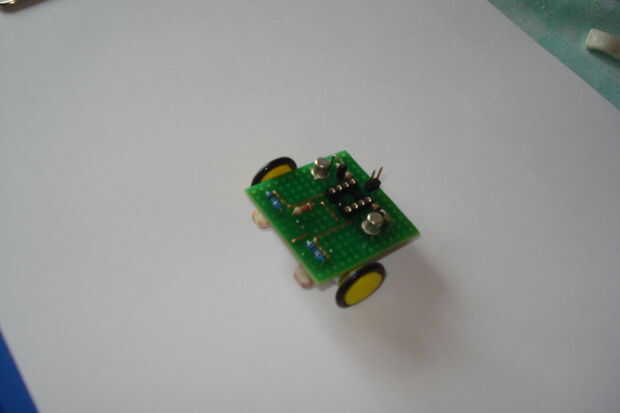

En la primera imagen que se puede ver donde se sueldan los componentes honores

2 x 2N2222A Transistor

2x1N4007 diodo

3x1K resistencia

2xPhototransistoren o LDR

2x10K resistencia

1xRode Led

Microordenador 1xATtiny85

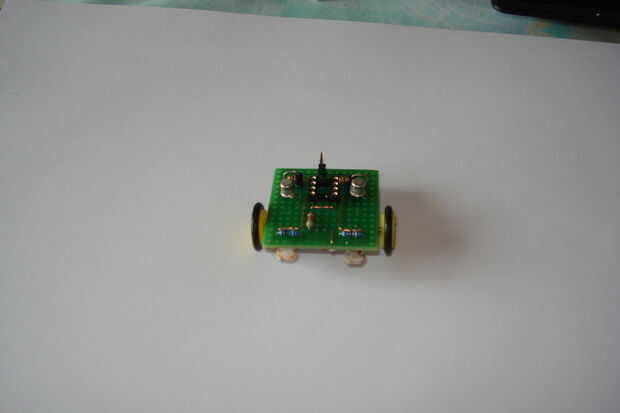

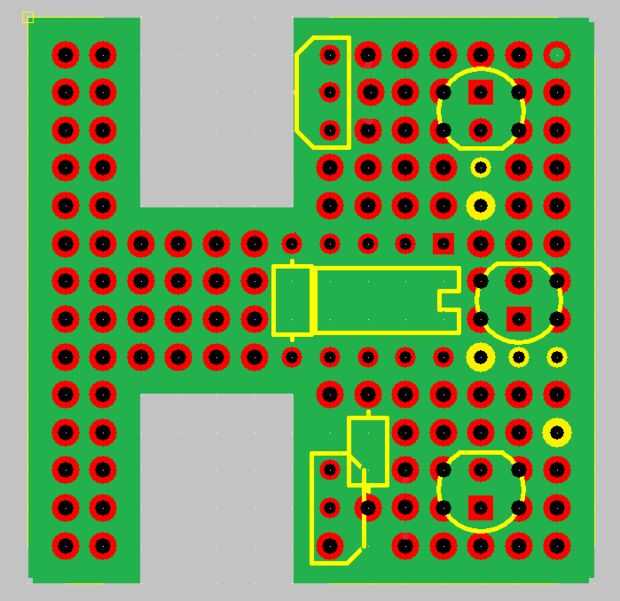

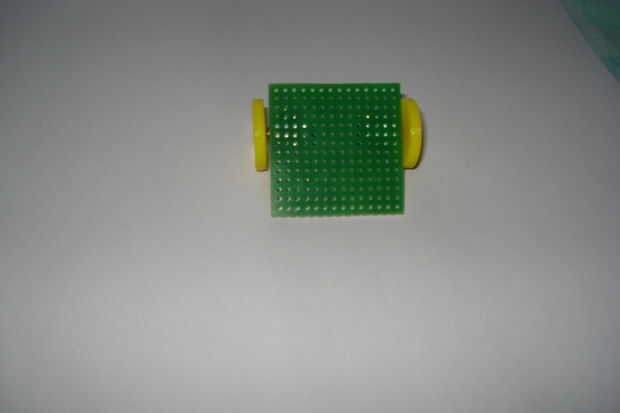

Coloque todos los componentes en la placa de circuito

Mira de cerca la polaridad de los componentes

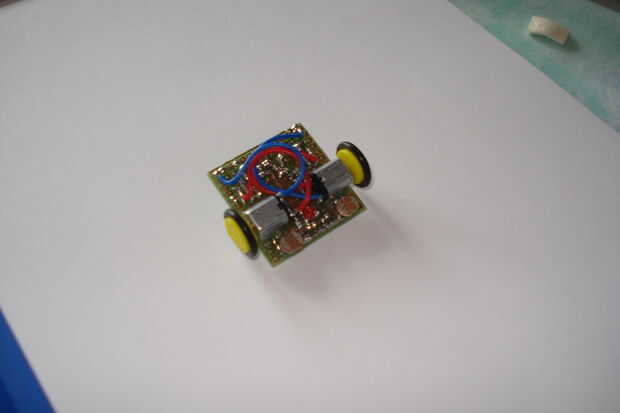

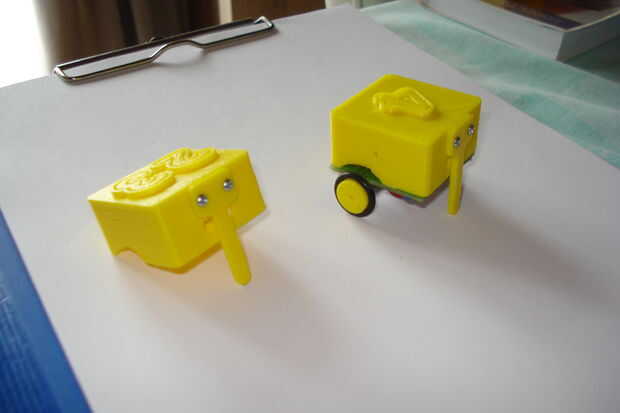

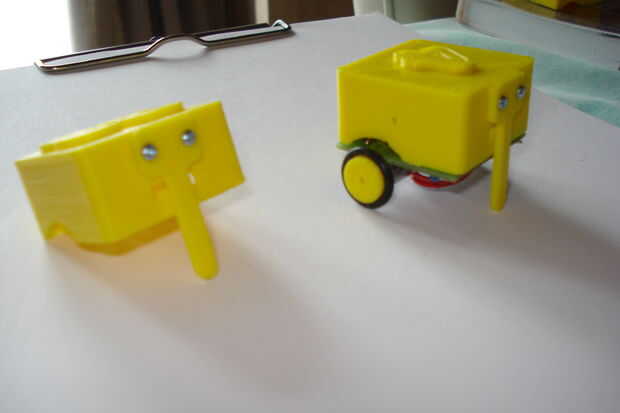

Tengo los componentes separar los sensores por delante y disco detrás

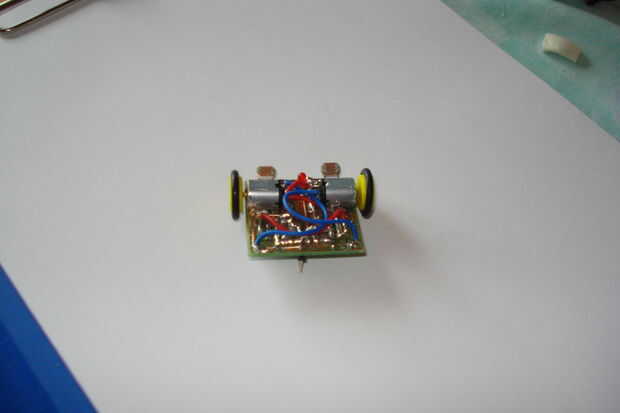

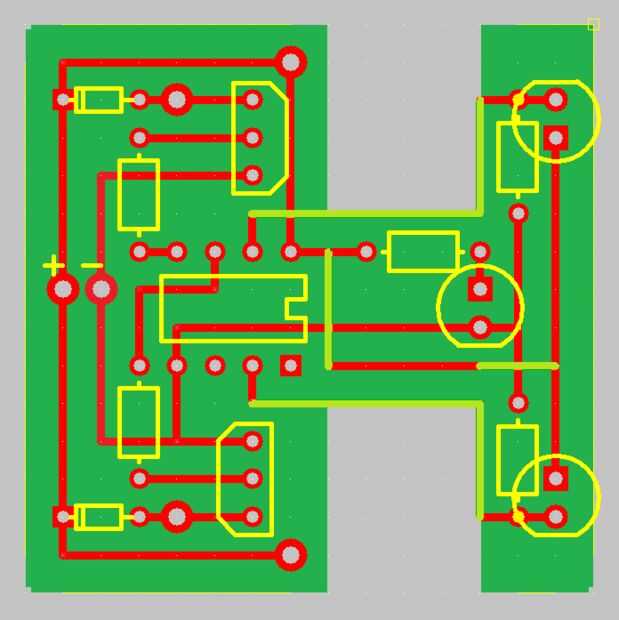

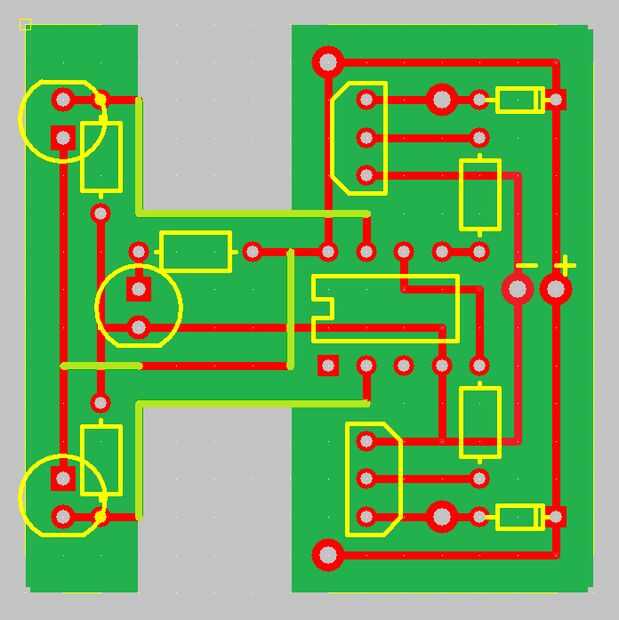

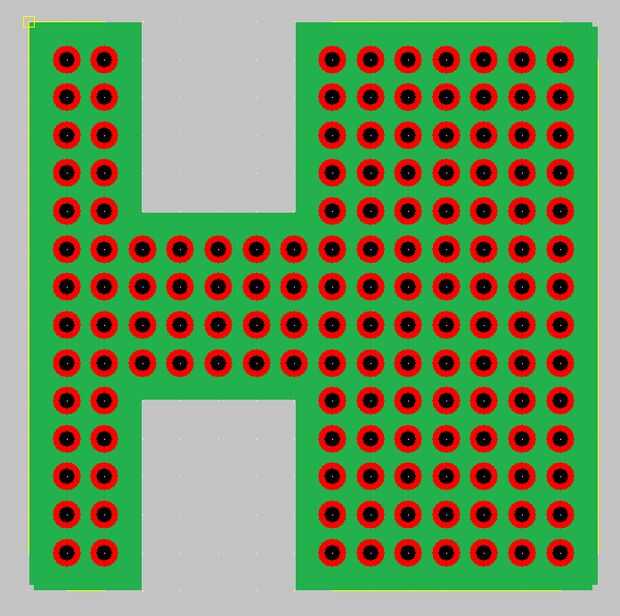

También hay una imagen de espejo del tablero del circuito, esto hace que usted puede mejor veo si todo está correctamente definida
