Paso 3: Hacer el circuito

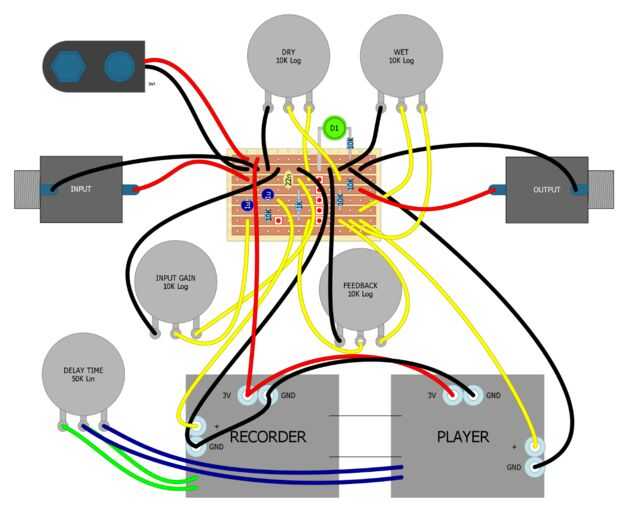

El diseño (algo sucio) anterior pretende mostrar la ruta de señal que el sonido experimenta para crear el efecto de retardo.
Empezar con los conectores de audio (entrada y salida) la entrada va en el micro o en el 'grabador' y la 'salida' va a la toma existente en el 'player'.
4 x potenciómetros para atenuar las señales de audio se necesitan todo. Ellos son:
-VOL ENTRADA
-FEEDBACK VOL
-SECO SALIDA VOL
-MOJADO DE SALIDA VOL
Las secas y húmedas señales son necesarias para poder escuchar la señal sin retardo y la retrasada. El potenciómetro de retroalimentación determina que la cantidad de la señal de playedback que regrabó determinando la cantidad de tiempo que tarda la señal para obtener inaudible (o ruido totalmente incomprensible)
El circuito es bastante simple, es un mezcladores pasivos utilizando condensadores para mezclar las señales. Idealmente uno debería utilizar amplificadores operacionales para amortiguar las señales... Podría hacer un v2.0 de este algún día.
