Paso 4: Piezas necesarias
Continuación, las piezas necesarias para completar el proyecto. Por favor consulte fichas para pinout. Sólo partes cruciales con la hoja de datos enlace
1) ATMEGA8A x 1. (hoja de datos)

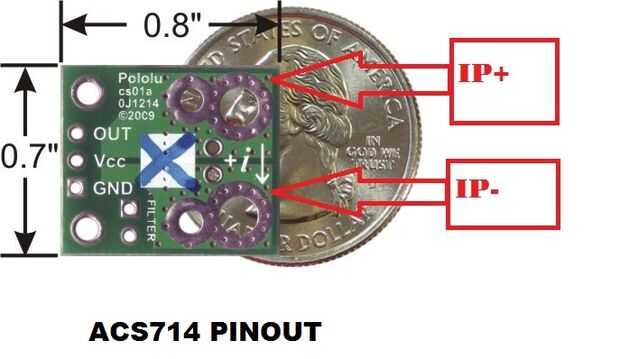

2) sensor de corriente ACS714 5A de chip x 1 (recomiendo encarecidamente usar el sensor de chip ya que son los mejores preciso entre todos los sensores que he usado. Usted puede encontrar aquí). Pinout es descrito en la imagen.
3) IRF9540 x 2. (hoja de datos)
4) 7805 x 2 (recomendado de Toshiba genuinespare, ya que dan la salida más estable de 5v). (hoja de datos)
5) 2n3904 x 3. (hoja de datos)
6) 1n5820 schottky x 2. (hoja de datos)
7) 16 x 2 LCD x 1. (hoja de datos)
8) inductor de potencia 330uH/2A x 1 (recomendado de coilmaster)
9) inductor 10uH x 1(small)
10) resistencias de-(todos los resistores son de 1% MFR tipo)
150R x 3
680R x 2
1 k x 1
2k 2 x 1
10 k x 2
22 k x 1
pote de 5k x 2(pcb mount type)
11) condensadores de
Nota: no usar C4. No es necesario usarlo si se utiliza fuente de alimentación de suministro/regulado de energía portátil como fuente de alimentación 19v
100uF/25v x 3
x 1 de 470uF/25v
x 1 de 1000uF/25v
100N x 8
p 22 x 2
12) PCB mount empuje momentáneo interruptor x 2
13) zumbador 20v x 1
14) conector del bloque de Terminal de pin 2 x 2
Gabinete 15) (yo usé un mueble como este.). Usted puede usar lo que quieras.
16) fuente de alimentación portátil 19v (he modificado una fuente de alimentación del ordenador portátil de hp, puede utilizar cualquier tipo de alimentación que quieras. Si quieres construir uno, luego visita mi este instructables.)
17) mediana, disipador de calor para U1 y Q1. Puede usar este tipo. O puede referirse a mis fotos de circuito. Pero asegúrese de utilizar disipador de calor para los dos.
18) conector de banana - hembra (negro y rojo) x 1 + Male(Black & Red) (dependiendo de su necesidad de conectores)
