Microcontrolador de base contraseña armario (1 / 4 paso)

Paso 1: Regulador parte

Necesitamos para construir la parte del regulador se alimenta el microcontrolador!

Así que toma los siguientes componentes:

-Regulador de 1702 MCP

-Los 4 condensadores (100nF, 100nF, 10μF 16V, 100µF 16V)

-Algunos conductores poco

-El conector macho

-El conector de la batería

Y por último la junta sin soldar (o algo similar)

------------------------------------------------------------------------------------------------------------

En primer lugar el MCP en el tablero, como en la foto,

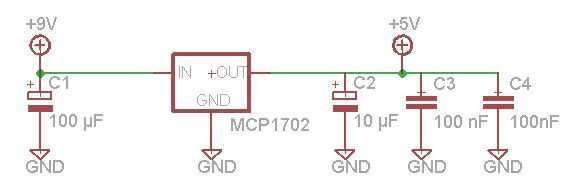

luego poner los 4 condensadores entre el Vin y el suelo, la Vout y el suelo siguiendo los esquemas.

Ahora sólo hay que poner el + 5V lejos con un alambre, lo conectará al microcontrolador más adelante.
