Paso 2: El teclado
Teclado puede utilizarse con un decodificador para saber el número de la tecla presionada, pero he elegido hacerlo por programación, por lo que es simple porque es similar con un simple botón.

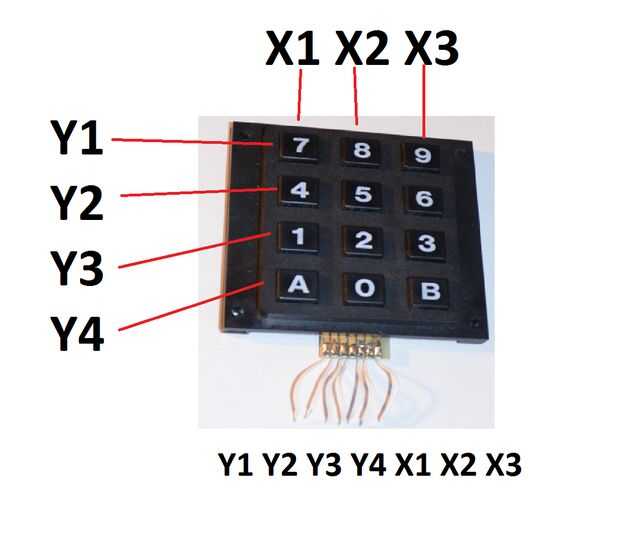

Como se puede ver, el teclado se divide en columnas (X1 X2 X 3) y (Y1 Y2 Y3 Y4)
Sé que cada teclado es diferente así que Compruebe la hoja de datos para ver cómo se sueldan el cable.
En este teclado los 7 cables en la parte inferior corresponden a las 4 líneas y la columna 3.
Aunque el tuyo no es lo mismo, el principio es el mismo!
(Cuadro 1)
Así que ahora vamos a elegir la diferentes entrada/salida del microcontrolador:
Mi elección fue hecha para no soldar tablero así elegido / 0 que son cercanos,
PIN B7 <> – Y1
PIN B6 <> – Y2
PIN B5 <> – Y3
PIN B4 <> – Y4
PIN A0 <> – X1
PIN A7 <> – X2
Pines A6 <> – X3

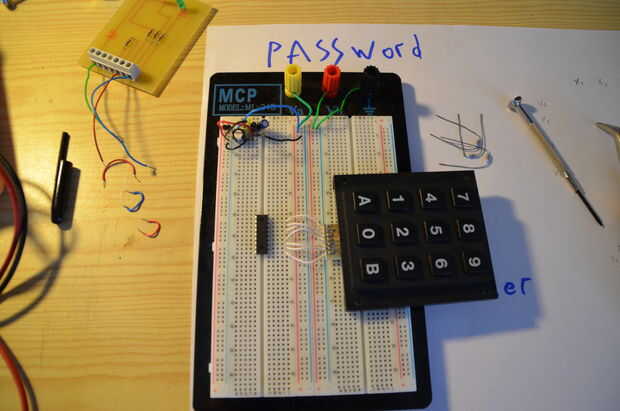

Vamos a ver la imagen del microcontrolador. (Foto 2)

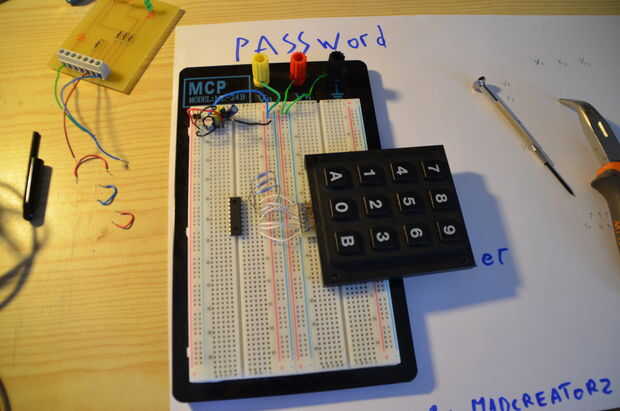

Para que la Junta sea como eso. (Imagen 3)

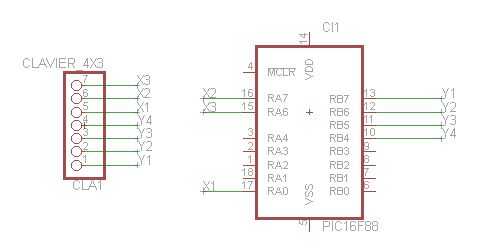

Si no entendiste como hacerlo chequeen este esquema (Figura 4)
