Microduino: un pequeño y apilable Arduino (1 / 6 paso)

Paso 1: la primera vesión Microduino

El propósito de diseñar Microduino era construir un pequeño dispositivo para supervisar temperatura del servidor remotamente. Yo realmente había construido ya un prototipo con Arduino. Sin embargo, como usted sabe, el tamaño de Arduino era realmente grande. Había buscado más pequeña placa compatible Arduino sin suerte y decidió diseñar mi propia.

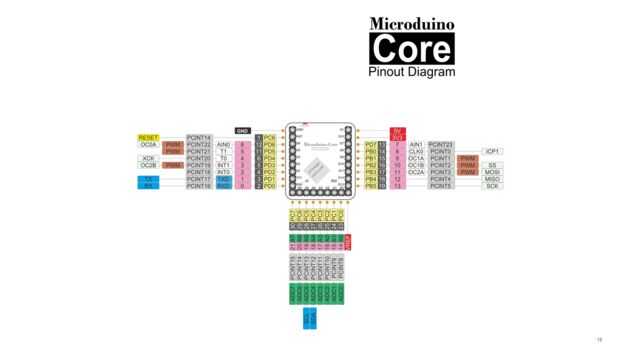

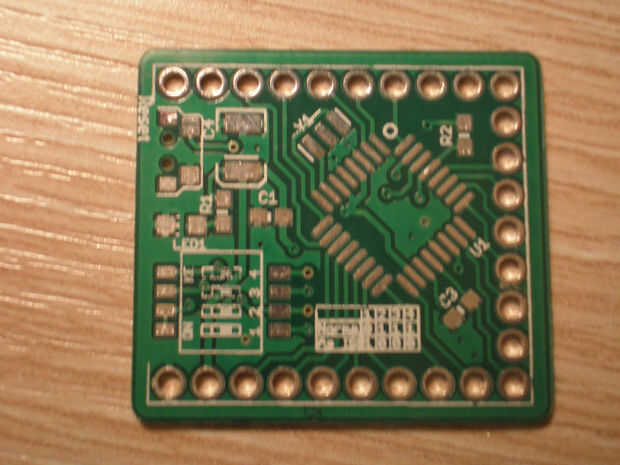

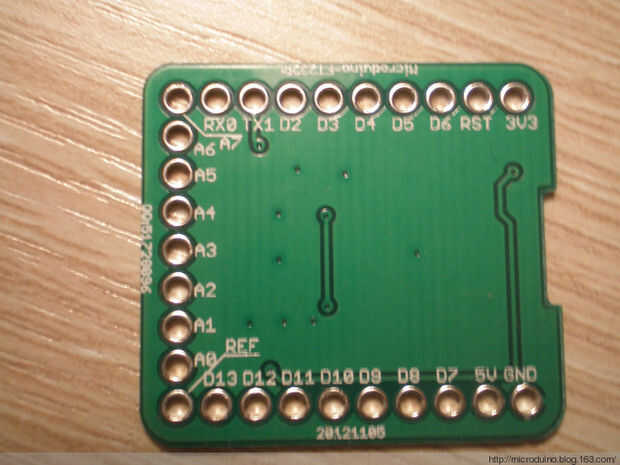

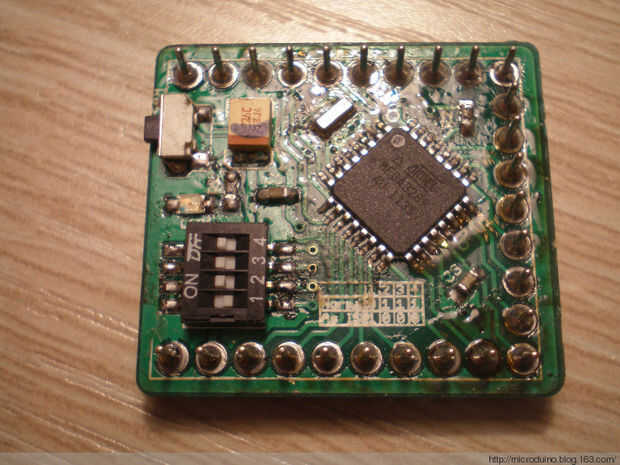

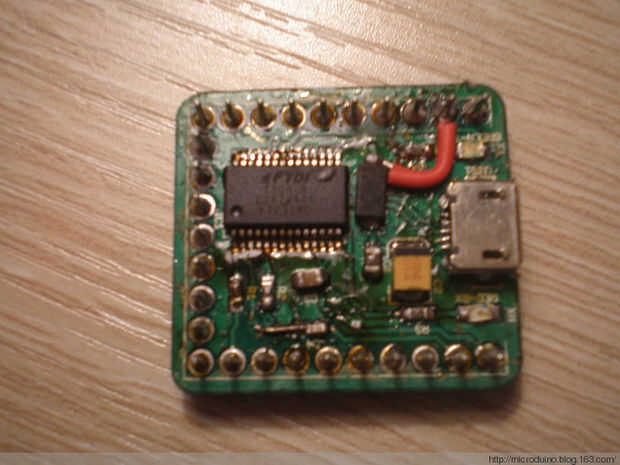

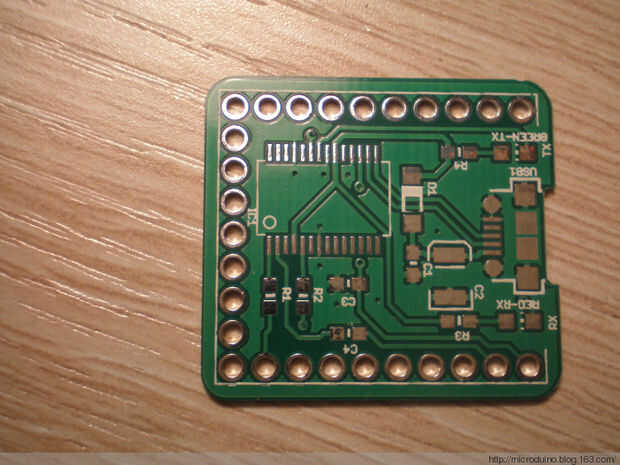

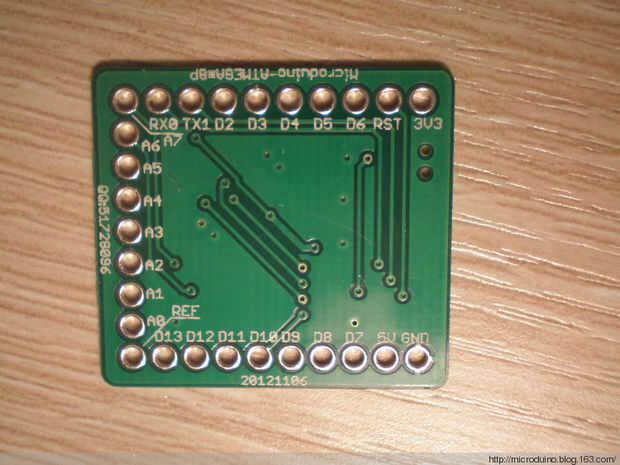

Para disminuir el tamaño del tablero sin sacrificar rendimiento, usabilidad y capacidad de ampliación, divide el circuito de Arduino Uno en dos partes:-circuito de base, funcionando como un sistema mínimo de Arduino y el - circuito FT232R, comunicación entre PC y - Core. El pinout de una forma de U 27 también fue bien definido y utilizado para mejor extensión funcional.

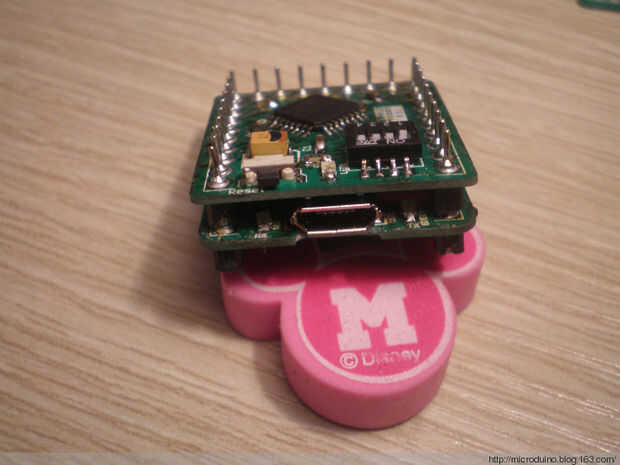

Base de Microduino y Microduino-FT232R apilar juntos matchs el poder de la Arduino Uno. el tamaño es pequeño.
