Microduino: un pequeño y apilable Arduino (3 / 6 paso)

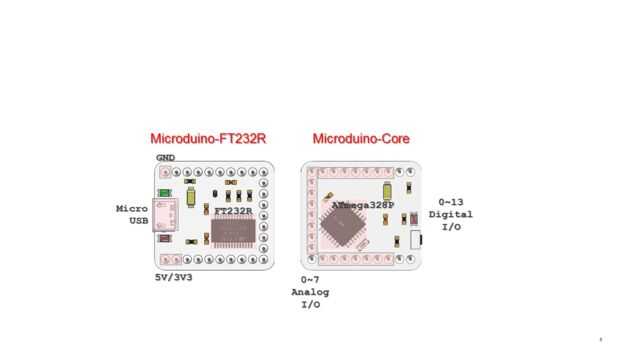

Paso 3: la versión final de base de Microduino y Microduino-FT232R

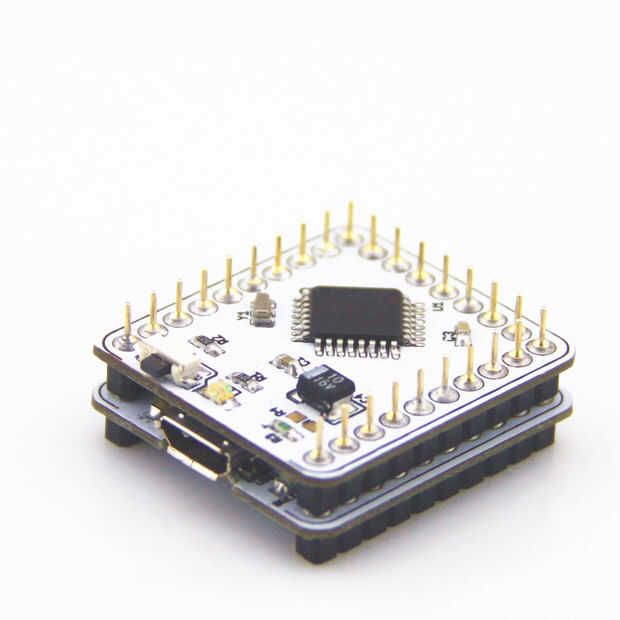

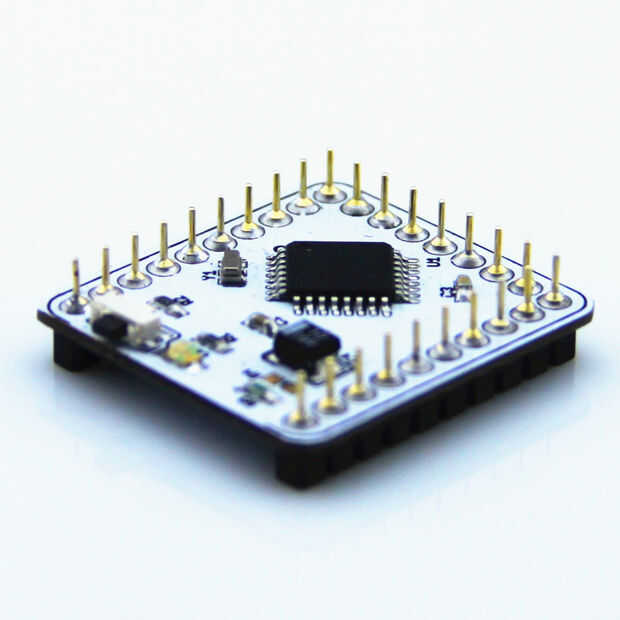

Microduino es Arduino compatible y totalmente open-source. Microduino es pequeño. El tablero es sólo 1,0 pulgadas X 1,1 pulgadas, el tamaño de un cuarto. Es apilable, cada tablero de Microduino puede ser fácilmente apilado juntos a través de pernos en forma de U.

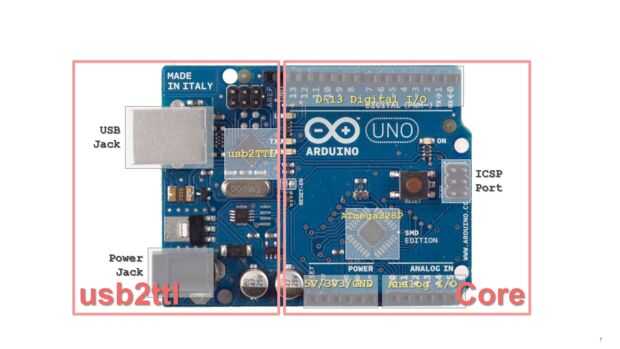

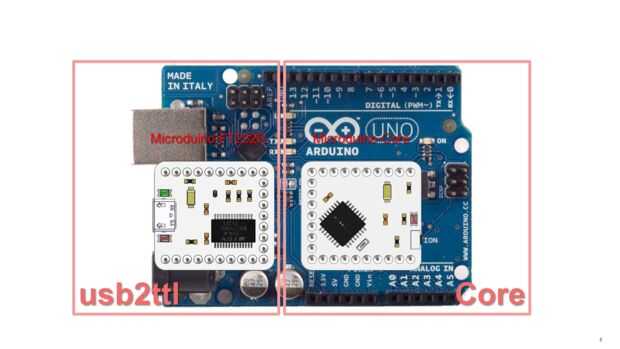

Durante varios meses de prueba, hemos hecho revisión de varios, los tableros están finalizados. Microduino-Core + Microduino-FT232R coincide con el poder de una placa Arduino Uno. es totalmente compatible con entorno de desarrollo Arduino.

las tablas se completan abierta fuente, usted puede encontrar archivos de código fuente aquí:

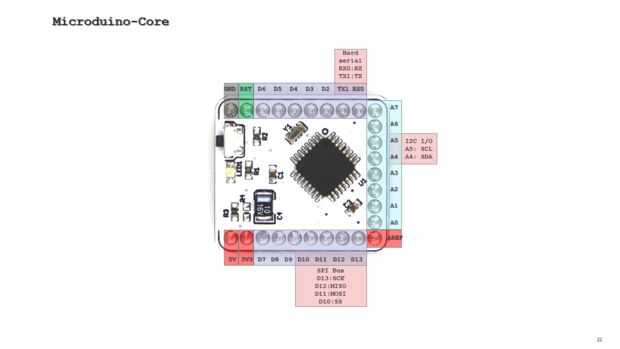

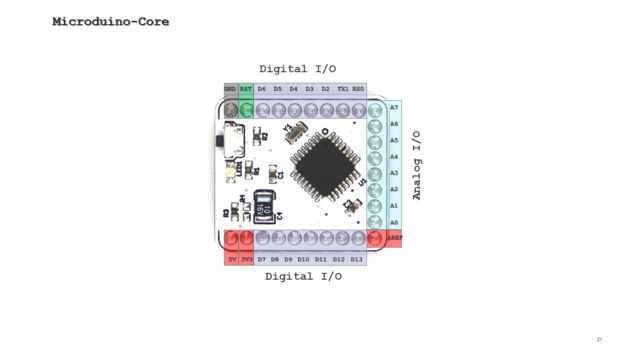

http://wiki.makermodule.com/index.php?title=Microduino-Core

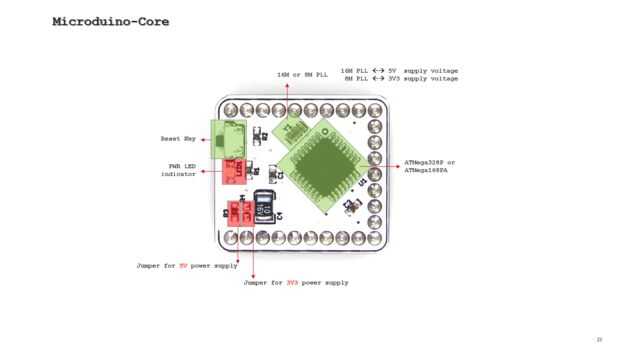

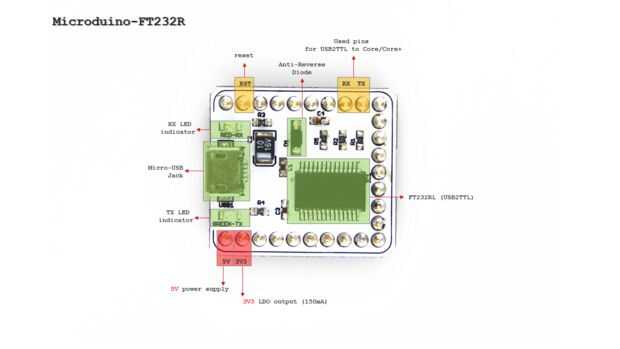

http://wiki.makermodule.com/index.php?title=Microduino-FT232R

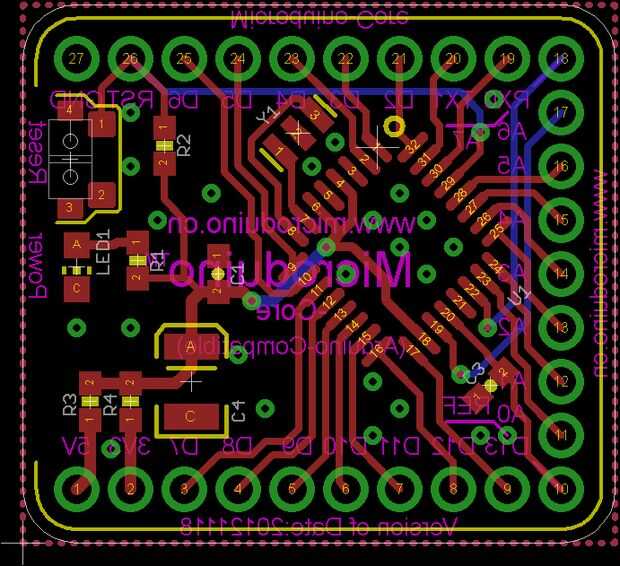

Variante de montaje de la base de Microduno:
Parte valor paquete biblioteca posición (mil) orientación
C1 0.1uF 00my 0603-CAP (362,5 500) R270
C3-CAP-0603 00my R45 (868 293)
C4 EIA3528 00my (312,5 300) R90
Clave1 Clave-TES-018 clave-TS-018 00my (712.5 87,5) R90
LED 1 L-AMBER LED 0805 00my (512.5 100) R180
R1 00my 0603-RES 510 (212,5 525) R270
R2 1000 00my 0603-RES (262,5 737.5) R270
R3 00my 0603-RES 0 (262,5 125) R90
R4 00my 0603-RES 0 (200 262,5) R90
U$ 1 PING-MICRDUINOPIN-MICRODUINO-1009 PIN-MICRODUINO-1009 00my (0 0) R0
U1 ATMEGA328P-TQFP AU-32 00my (657,5 735) R225
Y1 16 MHz SMD Resonador 00my R45 (511 762)

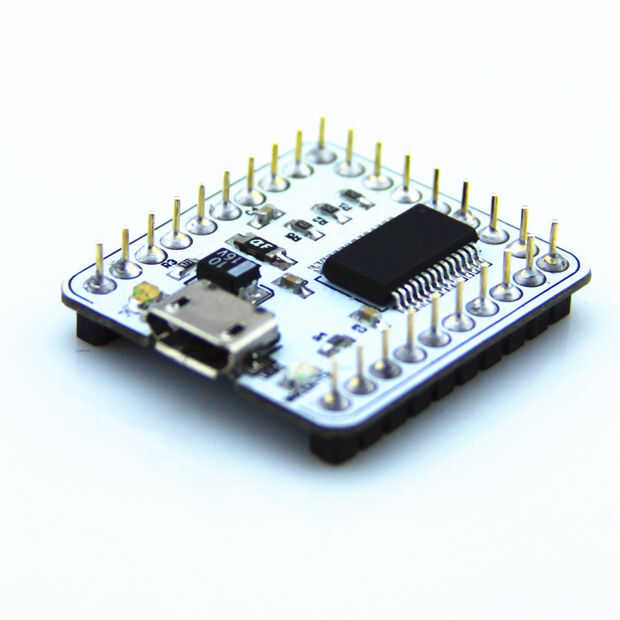

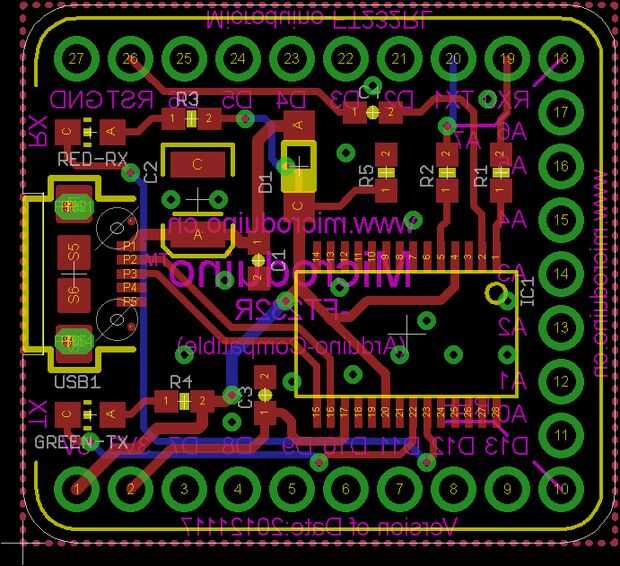

Variante de Microduino-FT232R Asamblea:
Parte valor paquete biblioteca posición (mil) orientación
C1 0.1uF 00my 0603-CAP (437,5 525) R270
C2 10uF EIA3528 00my (325 637.5) R270
C3 0.1uF 0603-CAP 00my R90 (450 275)
C4 0.1uF 0603-CAP 00my R0 (650 800)
D1 MBR0520 SOD123 00my (512,5 700) R90
TX de GREEN LED 0805 00my (237,5 125) R90
IC1 FT232RLSSOP SSOP28DB 00my (387.5 712,5) R180
R1 1 k 0603-RES 00my (887,5 687.5) R90
R2 1 k 0603-RES 00my (687.5 787,5) R90
R3 00my 0603-RES 330 (312,5 787.5) R0
R4 00my 0603-RES 330 (300 262,5) R0
R5 4 k 0603-RES 00my (687.5 675) R90
ROJO-RX LED 0805 00my (762.5 125) R90
U$ 7 PING-MICRDUINOPIN-MICRODUINO-1009 PIN-MICRODUINO-1009 00my (0 0) R0
USB1 MICRO_USB-B USB_MICRO_B 00my (95,5 500) R270
