Paso 17: Acabado de soldadura

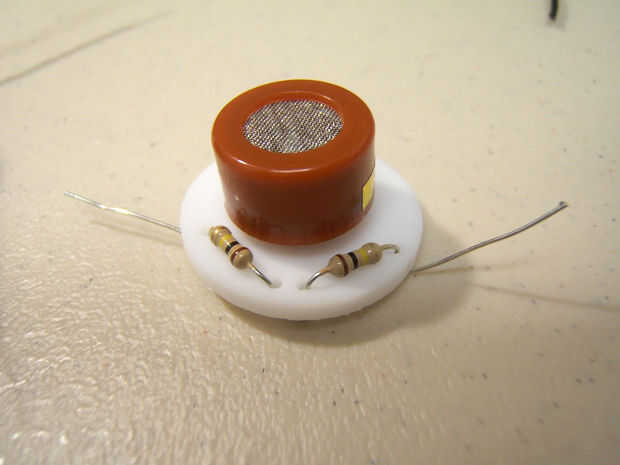

Dé vuelta el soporte. Hay dos grupos de tres pernos procedentes del sensor.

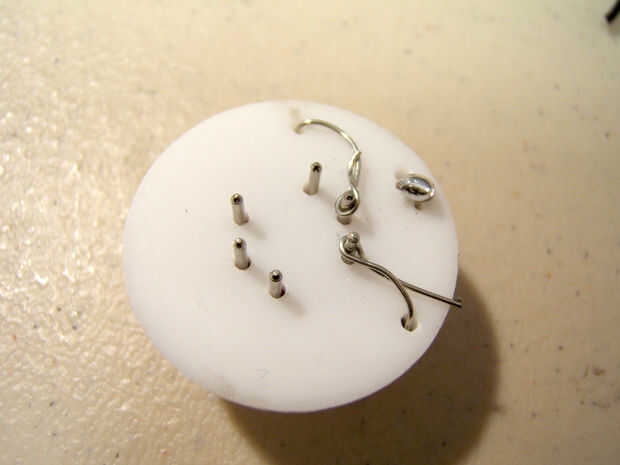

Para el primer grupo de tres pernos, vas para conectar uno de los cables fuera de las resistencias a uno de los pines fuera del grupo. Entonces, necesita el otro cable de la resistencia al pin medio de la soldadura.

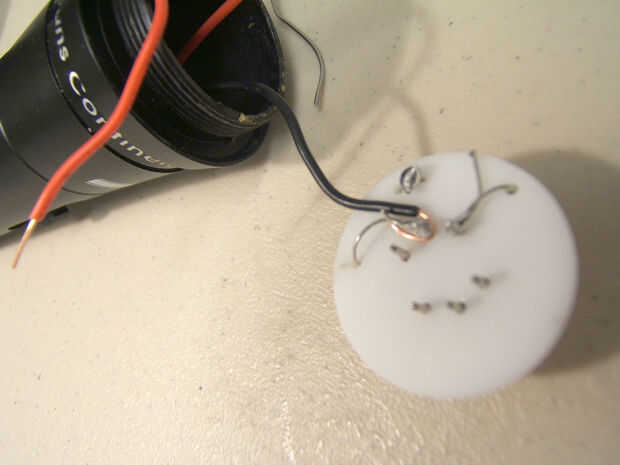

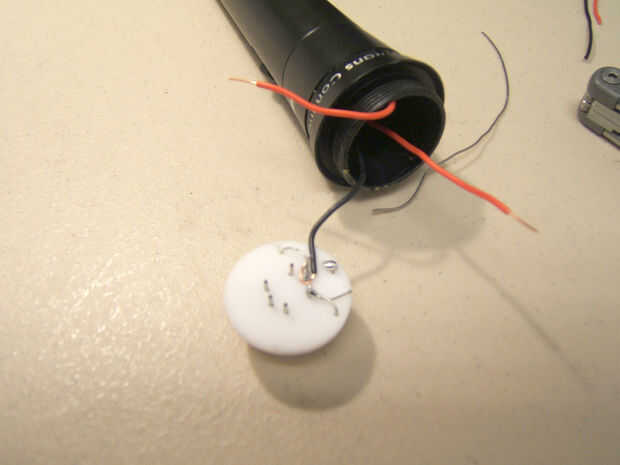

Una vez que esas conexiones se necesita soldar los cables del micrófono. Suelde el cable negro también con el pin central. Si es más fácil, también se puede soldar a resistencia cable conectado al pin central.

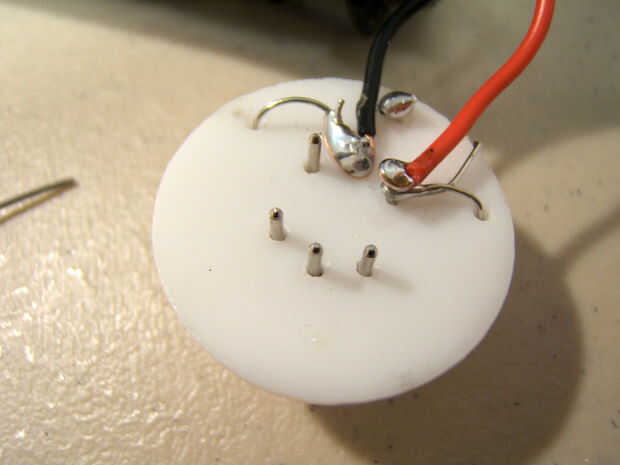

A continuación, suelde el cable rojo que no está conectado al botón de encendido con el conector exterior que cable resistor está conectado a.

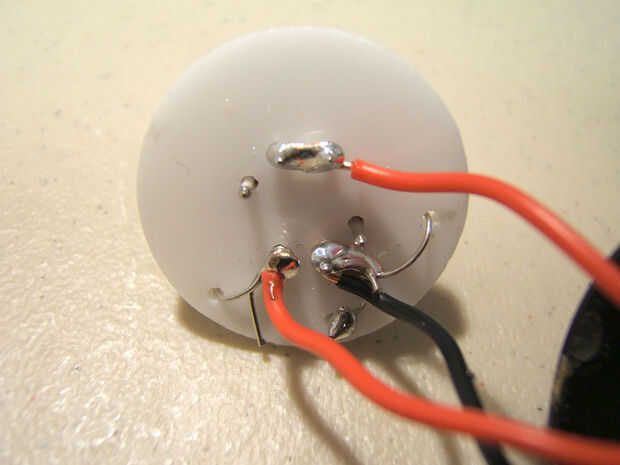

Por último, ahora es hora de conectar el cable rojo desde el interruptor de alimentación al sensor. Este cable se conecta a la agrupación de tres pernos que debes conectar los cables (el que está más alejado de las resistencias). Simplemente Envuelva este alambre alrededor de cualquiera de los dos pasadores de outter y el pasador central y luego, soldar a su vez, con el conector de outter y centro.
