Paso 1: Construcción del micrófono
Nuestras especificaciones de dónde construir un sensor que actúa como un micrófono que puede detectar, relativamente precisa, todo el espectro de frecuencias de la voz humana (300 a 3000 Hz) y puede ser conectado a un PC u otro dispositivo de grabación. Puesto que hay solamente un sensor, el audio del micrófono tiene sólo un canal (mono).
Nuestro sistema está organizado en cuatro bloques:

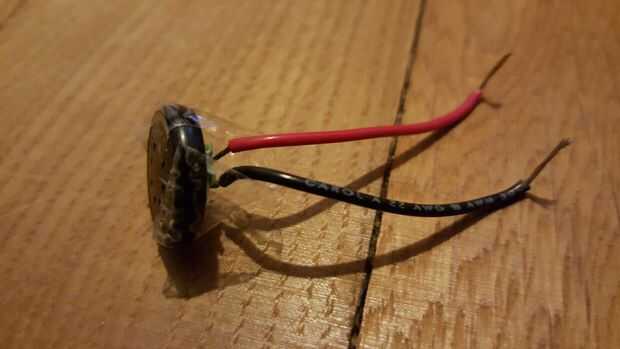

- El bloque que es básicamente el antiguo altavoz auricular
- El análogo ruido filtrado de bloque que consiste en un filtro de paso bajo. Su frecuencia de corte es Hz 7958
- El bloque de pre-amp de un op-amp y una resistencia ajustable
- El bloque de alimentación
La salida del sistema termina con un conector macho de modo que puede utilizarse para obtener sonido en cualquier pieza de hardware que tiene un puerto de conector de entrada audio (ordenador, etc.).
Para construir el sistema de micrófono será necesario:
- 1 x LED, verde o rojo
- 2 x resistencias de 330 ohms y 220 ohms respectivamente
- 2 x condensadores de 10 μF y 100 nF respectivamente
- 1 x potenciómetro 10 kOhm
- 1 x amplificador operacional LM386-N4
- 1 x pila de 9V
- Conector 1 x pila de 9V
- 1 x interruptor
- 1 x conector macho plug, que puede entonces conseguir el altavoz que utiliza.
