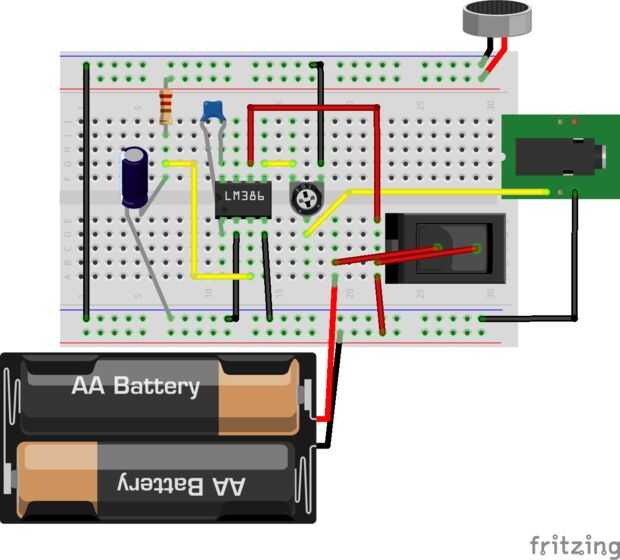

Paso 2: Los esquemas de Hardware
1. bloque
El sensor mecánico del micrófono está hecho simplemente de un auricular. Es una membrana flexible que se mueve una bobina alrededor de un imán para generar una tensión.
2. bloque de filtro
Con el fin de filtrar el ruido de alta frecuencia que hace difícil distinguir del ruido sí mismo la señal interesante, hemos añadido un filtro RC como un low-pass del filtro que frecuencia de corte es muy bajo en relación con el rango dinámico del oído humano (20 Hz - 20 kHz). El valor de la resistencia R1 es de 220 ohmios y el valor del condensador C1 es de 100 nF. Por lo tanto, la frecuencia de corte es de alrededor de 7958 Hz. La gama que no se filtra hacia fuera (0 Hz - 7958 Hz) contiene la gama de frecuencias de la voz humana (300 a 3000 Hz). Para ello, el nuestro micrófono eficiente para llamadas telefónicas o cualquier cosa que requiere sólo de voces humanas. Como resultado, puede jugar con los valores del filtro dependiendo de la aplicación que desea utilizar el micrófono.
3. pre-amp bloque
El bloque de amplificación consiste en un amplificador operacional LM386 de Texas Instruments. Naturalmente proporciona una ganancia de 20, pero el aumento de valor puede ser modificado por componentes de conexión a los pines de ganancia (1 y 8) de la viruta. Desde las variaciones de voltaje de la bobina corresponde a la voz era muy baja, pensamos que se necesita una mayor ganancia. Al conectar un condensador de 10 μF a los pines, el valor de ganancia aumentó a 200. Decidimos usar este op-amp ya que es barato (alrededor de 1$) y, en general debido a su baja distorsión (< 0.8% para frecuencias inferiores a 8 kHz) y su ganancia que es constante sobre la gama de frecuencias audibles. De hecho, fue diseñado como un amplificador de audio y video.
4. fuente de alimentación bloque
La tensión de salida del amplificador es siempre en la gama 0-3V y en la documentación se especifica que la tensión de alimentación mínima es 5V. Así que se puede utilizar cualquier fuente de alimentación que voltaje fue mayor que 5V. Decidimos usar una batería de 9V ya que los conectores de la batería de 9V son comunes para encontrar y facilitar el cableado. El bloque de alimentación está equipado con un interruptor para ahorrar batería y un indicador LED.
