MicroGranny 2 montaje (14 / 20 paso)

Paso 14: ollas!

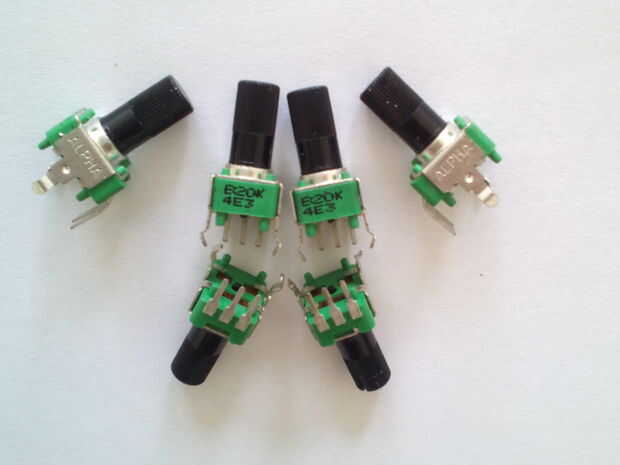

6 potenciómetros (macetas o en corto) va a ser colocado en la parte superior de la placa de interfaz. Sus lugares respectivos están marcadas como en la imagen

XXXXXXXXXXXXXXXXXXX AGREGAR FOTO DE POT CONSEJO XXXXXXXXXXXX

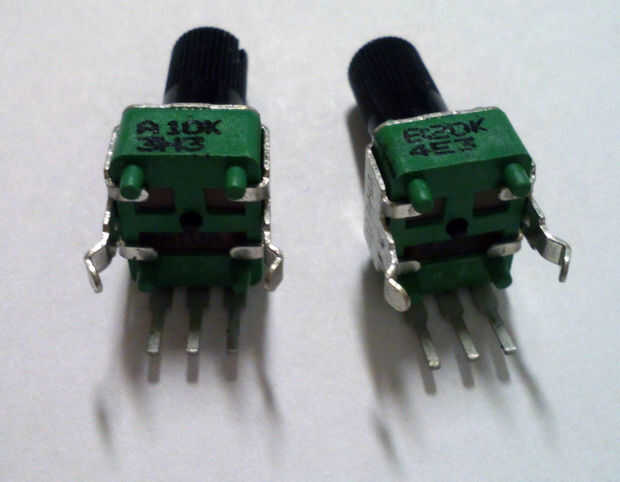

Aunque parecen todos mismos, pero hay dos clases:

  1. Dos ollas logarítmico de 10 K
    Están marcados como "A10K" directamente en la olla. Estos dos deben ir por encima de la pantalla numérica, en la esquina superior derecha.
  2. Cuatro ollas lineal de 20K
    Estos son supuestos para ir al resto de lugares para macetas.

Asegúrese de que ollas están tocando junta con las cuatro patas de plástico. Si no, los ejes no van a caber a través de los agujeros en la vivienda. Puede arreglarlo rápidamente empujando el eje con un dedo mientras calentar todas las conexiones incluyendo titulares.
