Paso 4: Medida óptica
![]()
![]()
![]()

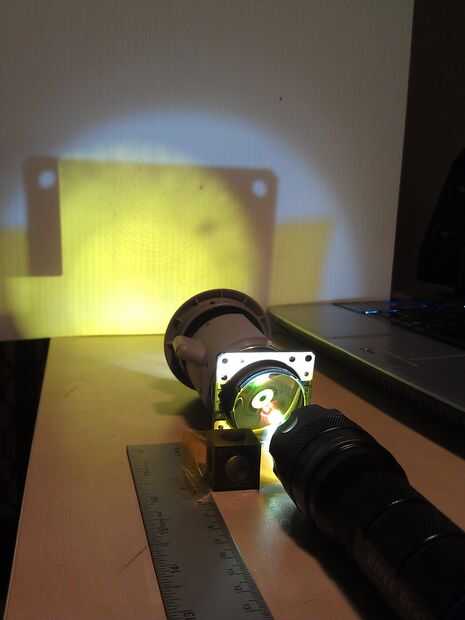

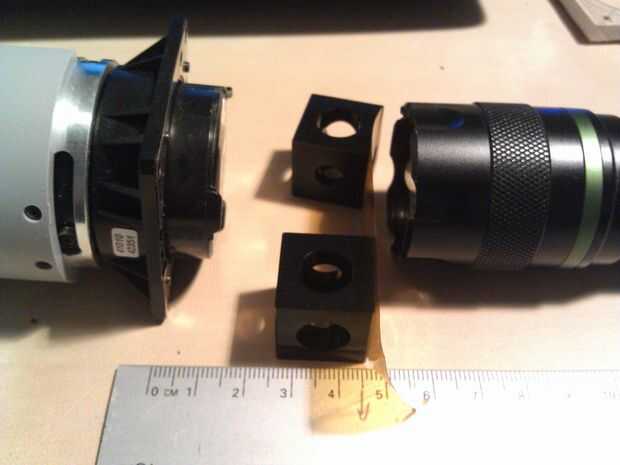

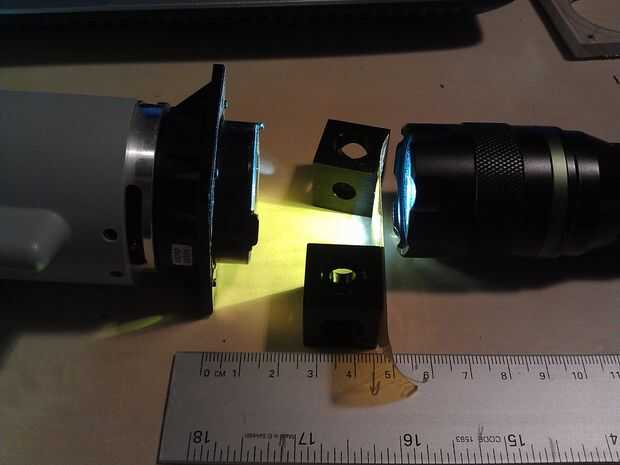

La razón por la que no estoy incluyendo dimensiones específicas en este instructable es porque cada tipo de proyector tendrá una lente con una longitud focal diferente. Antes de diseñar las piezas de montaje, necesitará ver hasta qué punto de la lente que necesita una muestra que se realizará con el fin de enfocar la luz a la distancia que desea proyectarla. Todo lo que necesitas para esto es la lente, una luz, y algunos claro cinta para actuar como la muestra. Elegí una cinta transparente (como kapton o scotch) porque es muy fácil seguir su huella en él para una muestra (te preocupes todo lo fresco que vamos a mirar con el microscopio más adelante).
Mientras que esta dimensión no está explícitamente presente en el diseño, efectuó cómo diseñé la montura, ya que tuve que asegurar que la muestra podría ser lo suficientemente cerca a entrar en foco. La lente sí mismo tiene un anillo de enfoque, así que ten en cuenta que ese anillo es haciendo mediciones. Puesto que el diseño es literalmente abierto (en que va proyectar la imagen sobre una superficie no forma parte del aparato), la longitud focal es menos importante que si estábamos diseñando un verdadero microscopio.
