Paso 6: modelado
Tinkercad tiene sus limitaciones, y mi diseño fue modificado definitivamente en consecuencia. Dicho esto, ingeniería en general simplemente modifica sus ideas para construir con las herramientas que tienes; la clave es no perder la maravilla de esas ideas en el proceso!

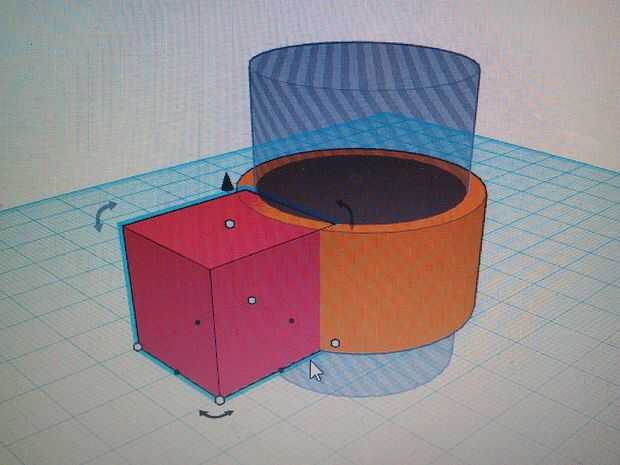

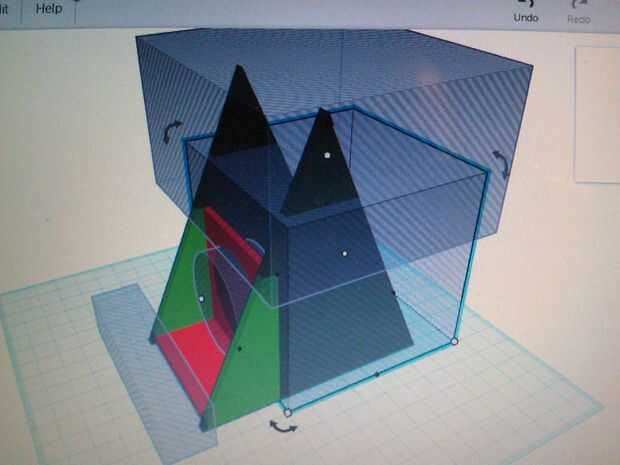

Hay tres partes para modelar (y dos son el mismo). Primero es un montaje para el montaje de la lente. Luego el montaje de la linterna (u otra fuente de luz). había un número de titulares de linterna confeccionado en Thingiverse, pero pensé que esto sería un buen primer modelo con Tinkercad. Finalmente, es el espécimen titular-titular, aka la parte que soportará la placa de vidrio acrílico que descanse en la muestra. Afortunadamente, la montura también funciona a la perfección esta parte.
Decidí omitir los agujeros para pernos en cada una de estas partes, porque sería más fácil perforar después de la impresión. Sentía que esto me dio mayor precisión (era capaz de rastrear los agujeros para la lente de montaje de la montura de la lente sí mismo), y los agujeros de perno salieron más agradables sin tener que imprimir sobre un vacío.
Al hacer estos modelos tenemos que garantizar que nuestras otras piezas quepan en ellos. Lo hice haciendo cada dimensión clave unos milímetros más grande que se necesita para ser. Esto no sólo compone para el desorden de mi medida, pero también dio un buen margen de error para cualquier contracción/deformación que puede hacer el objeto impreso en 3D.
Encontrar los archivos en Tinkercad bajo el mismo nombre de usuario.
