Paso 2: Instalación del Hardware

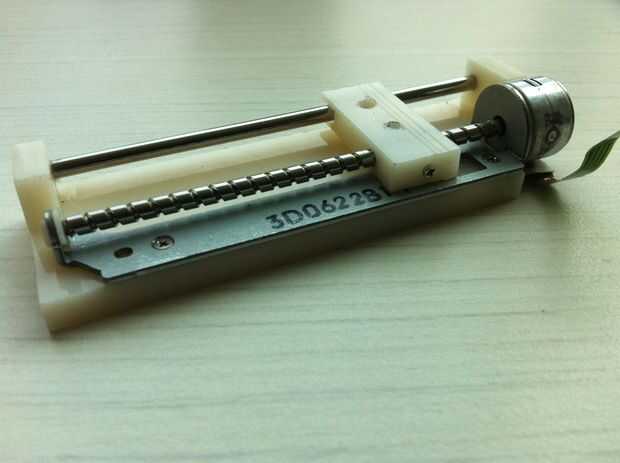

La configuración del hardware es bastante sencilla. Como se aprecia en las fotos, utilizamos un motor ensamblado junto con un carro móvil desliza a lo largo de la longitud del eje.

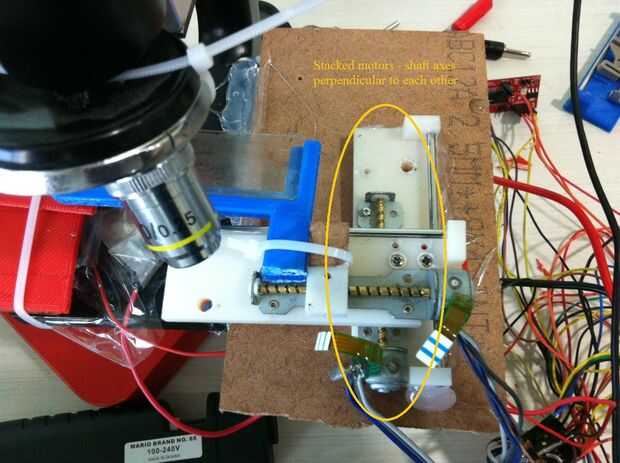

Pila los motores 2 miniatura (junto con la etapa) encima de la otra para que el motor de la parte inferior mueve el motor en la parte superior a lo largo de su eje. Los ejes de los 2 motores son ángulos rectos entre sí, que nos permite generar el movimiento X-Y de la diapositiva.

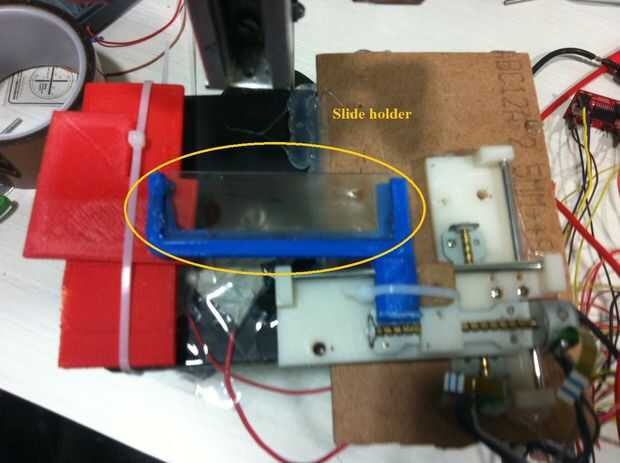

Deslice el montaje
Necesitamos un soporte para montar la corredera, que puede ser fácilmente 3D impresa (un diseño muy simple se adjunta). El titular de la diapositiva se une al carro del motor superior, facilitando el movimiento de la corredera a lo largo del segundo eje.
Montaje de la lente
En lugar de utilizar un conjunto de objetivo lineal, como se encuentra en todos los microscopios comerciales, decidimos rediseñar el conjunto y vino para arriba con una configuración más compacta. El nuevo diseño intenta tener la misma distancia óptica pero se las arregla para hacer en un volumen más pequeño utilizando un espejo que la luz se dobla en 90 grados.
Mientras esta Asamblea tendrá que cortar un trozo de espejo en un cuadrado de 3,5 cm x 3,5 cm. Por favor tenga cuidado al hacer este (gafas, guantes de apropiado vidrio y recomendadas herramientas de corte)
