Paso 3: Conexión de los motores paso a paso

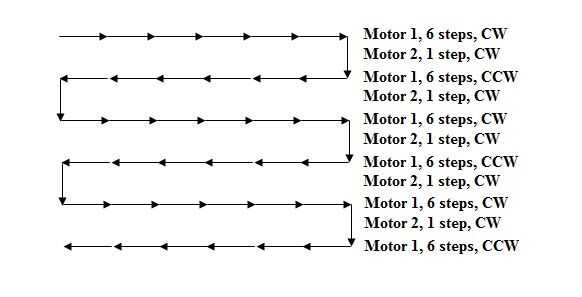

Gridwise movimiento de la corredera se logra mediante el uso de un motor a la vez, como se muestra en la figura.

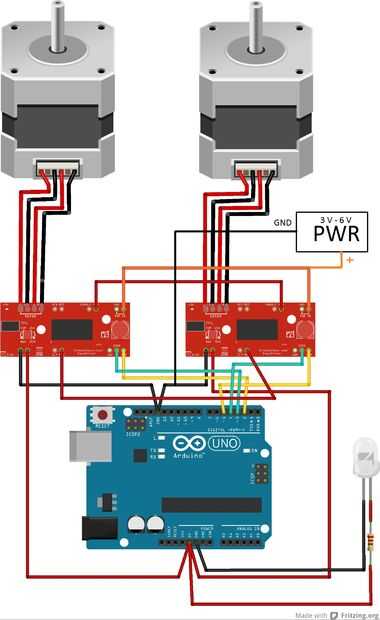

Arduino está conectado también a los 0,5 W LED que actúa como fuente de luz para el microscopio.
Asegúrese de utilizar un multímetro para comprobar todas las conexiones.
Para su seguridad recomendamos todos los cables están cerrados o envueltos en tubería del encogimiento del calor. Será más seguro y también dar el dispositivo de un limpiador.
El arduino se conectará a través de USB a un ordenador. Su tensión será un 5V constante.
Los controladores de motor paso a paso necesitan estar conectado a una fuente externa con un rango de voltaje de 6V de 3 dependiendo de la clasificación del motor paso a paso utilizado. Para nuestro propósito nos encontramos el mejor voltaje a 5.5V.
Tenga cuidado cuando se trata de voltajes diferentes como lo drivers son muy fáciles de quemar el motor de pasos.
