Paso 4: Montaje eléctrico

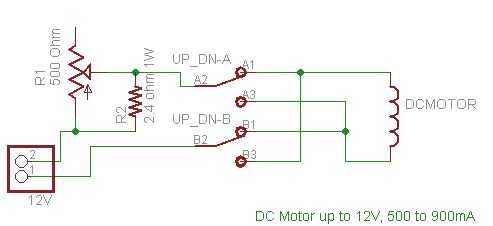

El interruptor de Up_Dn es un centro DPDT apagado. Eso significa que tiene tres posiciones, encendido, apagado y encendido. Mediante este interruptor por cable de esta manera es una forma bastante 'inteligente' para cambiar direcciones. Si el interruptor está recto hacia fuera, no hay ninguna energía. Si el interruptor está hacia arriba, el conjunto se moverá hacia arriba. Si es hacia abajo, luego hacia abajo.

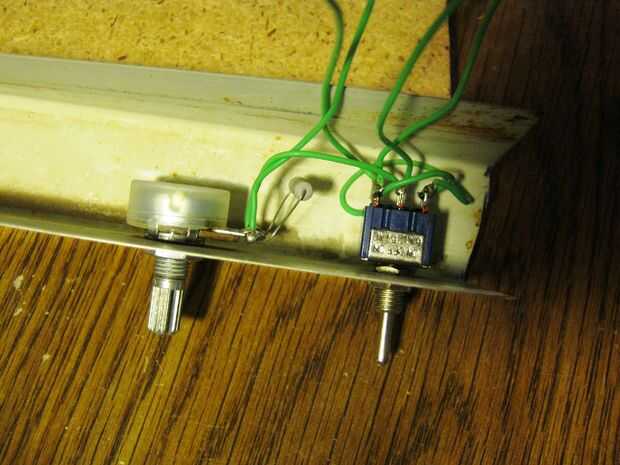

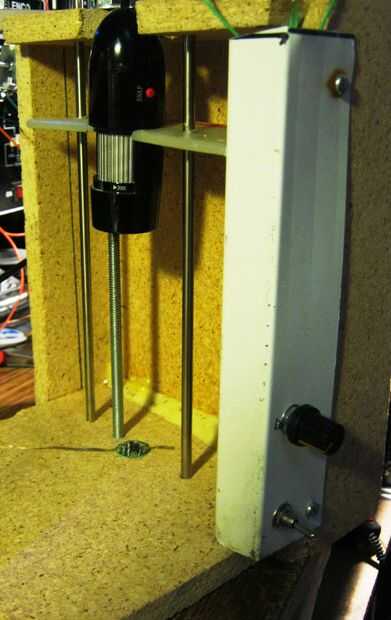

Así que os adjunto el pote y el interruptor a una U en forma de pieza de metal que tenía de una antigua puerta de pantalla.
Fuente de alimentación: Para mi circuito, necesito 12Vdc en acerca de 1Amp.
PRECAUCIÓN: Más fuentes de alimentación de la hierba de pared están marcadas con un voltaje y corriente. La tensión suele ser un poco superior a la marcada. En la mayoría de los casos esto no es un problema, ya que caerá un poco bajo carga. Pero encontré que muchos no permitirá que en cualquier lugar cerca de la corriente que supone. Puede ser marcado como 1.2A pero suministrará sólo sobre 0, 5A. No sé por qué lo que es. Tal vez ellos están pensando pico actual.
De todos modos, tengo una fuente de alimentación de ordenador conectada a mi banco de trabajo así que tienen mucha energía.
Los lectores astutos: Por lo que el astuto lector puede preguntarse por qué hay una resistencia de 1 Watt de 2,4 ohm en el potenciómetro. Bueno, no creo que era necesario y lo probé sin él. Lamentablemente, cuando he intentado hacerlo sin él, el potenciómetro fue literalmente fumar y chispas! Es una buena señal de demasiado actual.
No sé lo que el potenciómetro está valorado en pero decidí añadir una resistencia en paralelo con el bote a compartir la corriente y decidió esta 2,4 ohmios 1W. La resistencia es probablemente un poco baja, como la Asamblea siempre se mueve cuando se aplica la energía a menos que está estancado.
