Microscopio USB guiado taladro PCB

La mayoría de los tableros del circuito impreso en casa hacer es simples tablas echada a un lado solo. Requisitos de la perforación son mínimos, sobre todo de los agujeros para montar la Junta y ocasional componente por-agujero o conector que sólo se suelda en un lado. Para estas placas generalmente uso un taladro pequeño, de alta velocidad con brocas de carburo, echando un vistazo a la situación y la esperanza es "suficientemente bueno". Por desgracia, a menudo no es suficiente y muchos de los agujeros deben ser ampliado o alargado para caber.

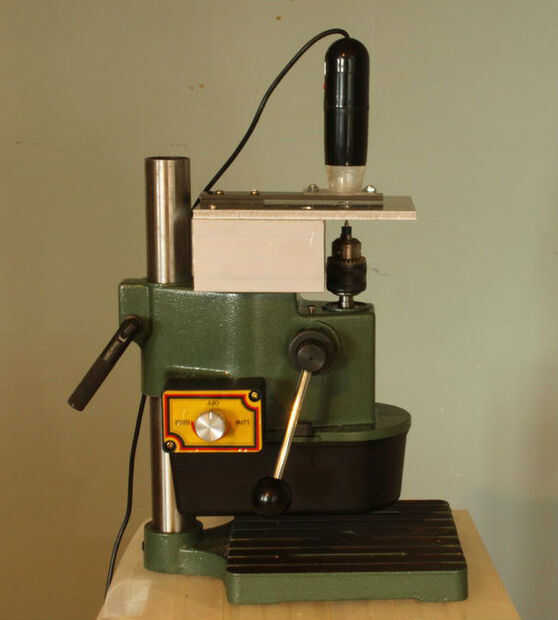

Ahora que estoy intentando de doble cara PCB con mi impresora de láser E260 modificado para toner de impresión directamente en el tablero de copperclad (véase E260 Instructable), me di cuenta que mi perforación del agujero tiene que ser mucho más precisa. Así que decidí construir un taladro USB microscopio guiado PCB.

El tema de la perforación de PCB ha llegado muchas veces en el grupo de Yahoo Homebrew_PCBs. Entre los muchos pensamientos interesantes fue la descripción de Harvey White del taladro PCB que había construido usando una cámara de televisión y un taladro casero que los orificios perforados desde la parte inferior de la PCB en lugar de la parte superior. También se ofrece un paso a paso motor por el eje de Z con una herramienta rotativa de alta velocidad como un eje.

La principal ventaja de la perforación de abajo hacia arriba es que polvo del taladro no empañar la visión de la cámara. Una ventaja secundaria es que la cámara no tiene que tomar un montón de espacio debajo de la mesa del taladro. Decidió construir mi taladro de PCB en la configuración invertida, pero decidió utilizar un apagar el taladro estante con un eje manual Z.

Confesión:

Yo no soy un maquinista. Tengo un taladro chino de $60, un taladro eléctrico y algunas herramientas de mano, pero es importante tener en cuenta que no soy un maquinista muy buena, y mi mecanizado tiende a ser de la variedad "Mecanizado para Dummies". Los dibujos son a escala y precisión, pero inspección cuidadosa de las fotografías muestra que algunos de mis agujeros no perfectamente centrados o colocados. Todo funciona porque he diseñado esta "build" para ser auto corregir y auto alineación. A menos que seas un maquinista competente le sugiero que taladro y corte siguiendo mis indicaciones, en lugar de ir solo por los dibujos.
