Paso 5: Hacer la placa, barra y espaciador

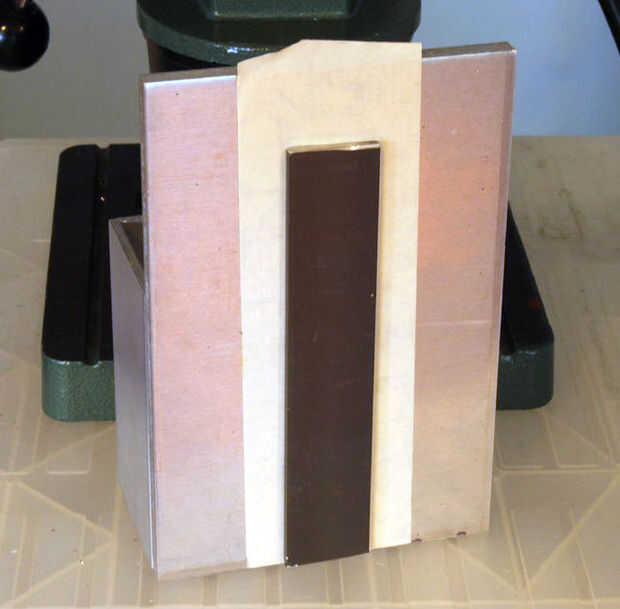

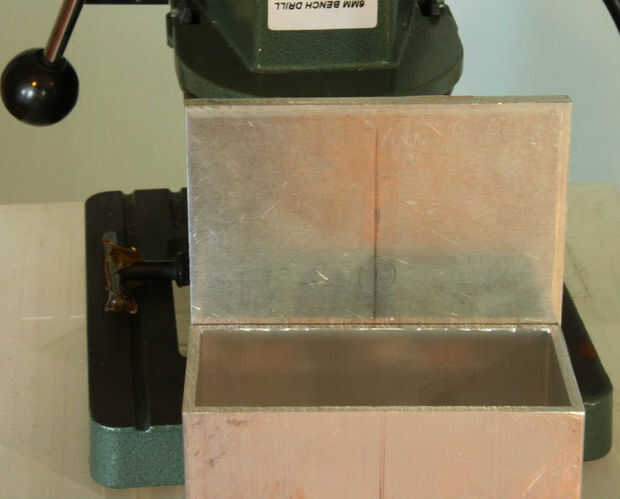

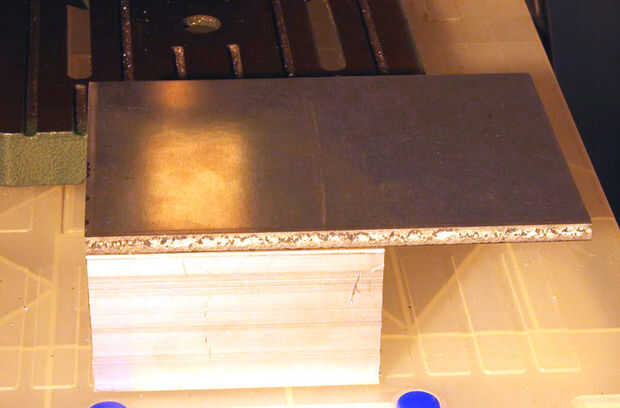

Quitar el rectángulo y uso fino (no de espuma) cinta doble palo para sujetar temporalmente el 4x6x.250 aluminio placa al rectángulo como se muestra en las fotos. Utilicé cinta adhesiva doble cara ancha de 2 pulgadas, pero probablemente haría cinta de la alfombra. La parte trasera de la placa debe estar nivelado con el borde posterior del rectángulo. Asegúrese de que esté orientado correctamente con los orificios en la parte inferior del rectángulo en el lado opuesto a la proyección. La línea central dibujada en el paso anterior debe estar en la parte inferior de la proyección.
Cortar un trozo de la barra de 1x.125 pulgadas 5 pulgadas. La pieza tenía era anodizada, pero aluminio normal está bien. Coloque un pedazo de palo cinta como se muestra centrado aproximadamente y a lo largo de la placa. Coloque con cuidado la barra de la cinta por lo que es en el centro de la placa con un extremo de la barra alineada en la parte trasera de la placa, es decir, sobre el rectángulo. Ver las fotos. Una forma de hacerlo es poner un trozo ancho de 1,5 pulgadas de cartón a cada lado de la barra haciendo un canal de 1 pulgada para la barra. Asegúrese de que la barra esté centrada. Si no, tire la cinta y rehacerlo.

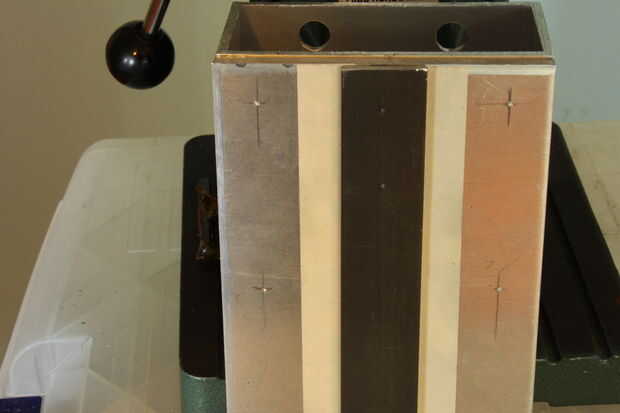

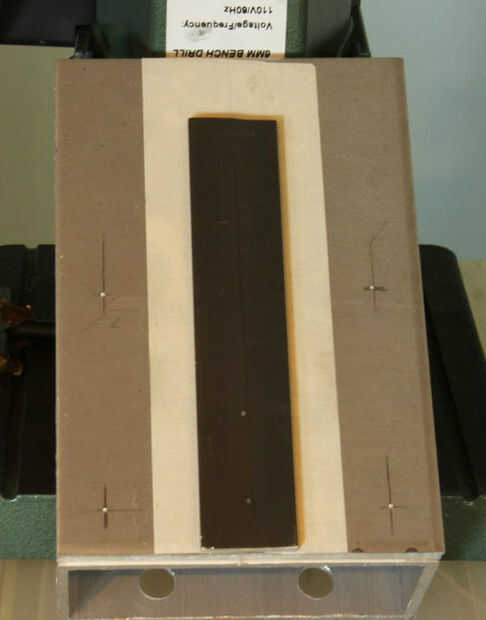

Utilizando Plate.pdf como guía, diseño y punzón 4 x.136 (#29) de la esquina de orificios en la placa y del 2 en la barra de. Luego perforar seis pasando por la placa y el rectángulo en las esquinas y a través de la barra, la placa y el rectángulo en los orificios 2.

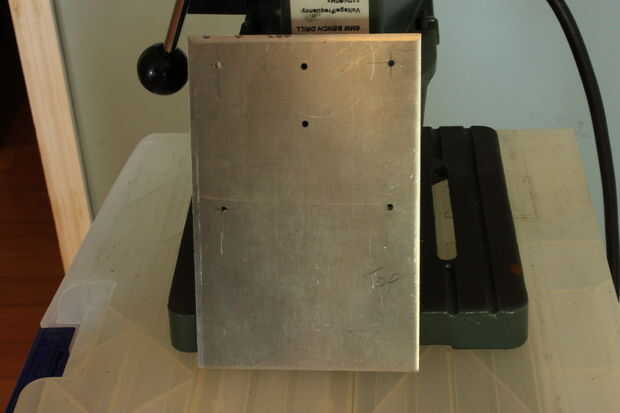

Marque la superficie superior de la barra y la placa, luego retire la cinta y separar las tres partes de aluminio.
Toque en los 4 orificios de esquina en el rectángulo para tornillos 8-32.
Use un.1719 taladro (11/64) para agrandar los 2 orificios en el rectángulo para despejar los tornillos 8-32.
Toque en los 2 orificios en la placa de tornillos 8-32.

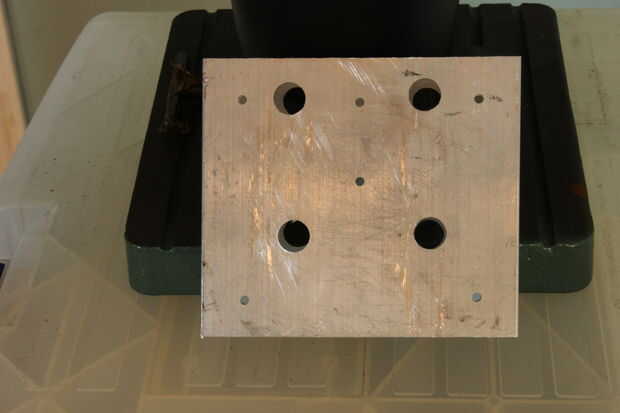

Use un.1719 taladro (11/64) para agrandar el 4 orificios de esquina en el plato para limpiar los tornillos 8-32.
Avellane los 2 agujeros inferiores como se muestra en Plate.pdf para que las cabezas de los tornillos no se proyecte sobre la superficie de la placa. Usé un.3125 (5/16) de pulgada taladro como un avellanado. Asegúrese de que perforar desde la parte superior de la placa. Uso un tope de profundidad si el taladro tiene uno, pero en cualquier caso procure no avellane completamente a través de la placa!

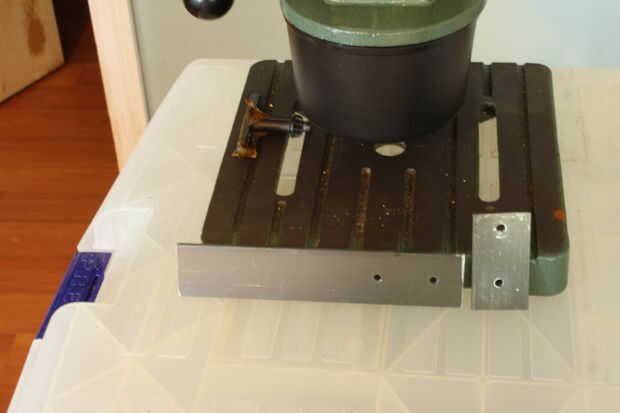

Cortar un trozo de la barra de 1 x.125 pulgadas 1.75 pulgadas. Esto se utilizará como separador entre la barra y la placa para levantar la barra por encima de la placa. Taladro 2 agujeros como se muestra en Bar.pdf. Los agujeros se muestran como.1719 (11/64) pulgadas claro 8-32 tornillos, pero puede ser mucho más grande en diámetro si sus medidas son un poco apagado. Los extremos cortados del archivo y elimine las rebabas de los agujeros.
