Paso 7: Perforación y montaje de la barra y el espaciador
Monte la barra a la placa con 2 x 8-32 x.375 pulgadas tornillos. No utilice al espaciador en este momento.

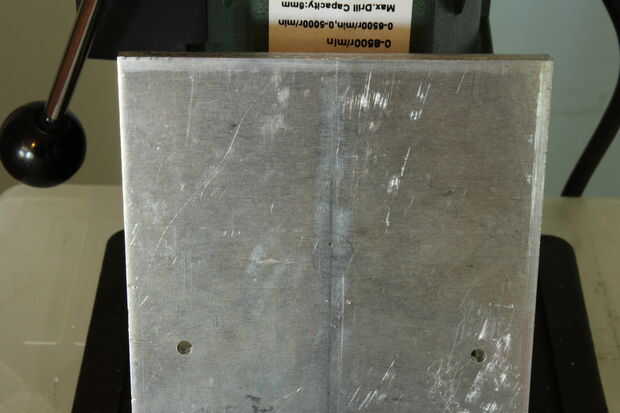

Encienda el taladro y levantar suavemente el eje para marcar el centro del huso en la parte inferior de la placa. No trate de perforar totalmente la placa - podría romperse el taladro! Pare y desenchufe el taladro, luego retire la placa con la barra adjunta.
Coloque el conjunto sobre el taladro, la barra hacia abajo. Coloque un pedazo de aluminio.125 a cada lado de la barra de soporte de la bandeja y perfore un orificio piloto totalmente a través de la placa y el Bar. Poner un trozo pequeño de plástico o madera en la mesa del taladro para que la cabeza del tornillo no toque la mesa.
Ahora perfore un agujero de husillo de.5 pulgadas a través de la barra y la placa, agrandando el orificio piloto. Puede perforarlos dos juntos o separarlos y perforar ellos uno a la vez. Separar y eliminar las rebabas de los agujeros.
Montar el plato. Examinar los orificios de la placa en los buriles y agujero del huso para asegurarse que son rebabas ni "labios". Se puede lijar ligeramente la placa ir proporcionan una superficie plana para la PCB para deslizarse sobre cuando son perforación de los agujeros de la PCB.

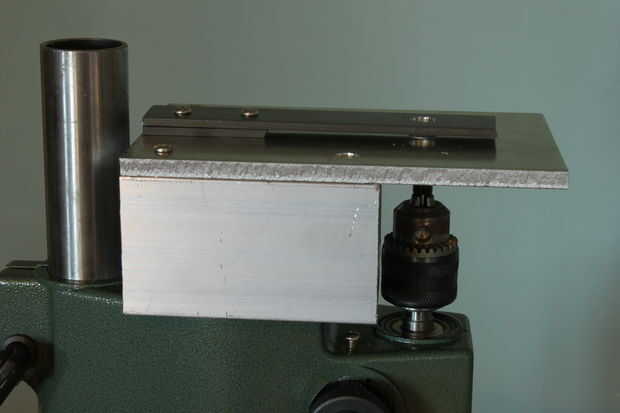

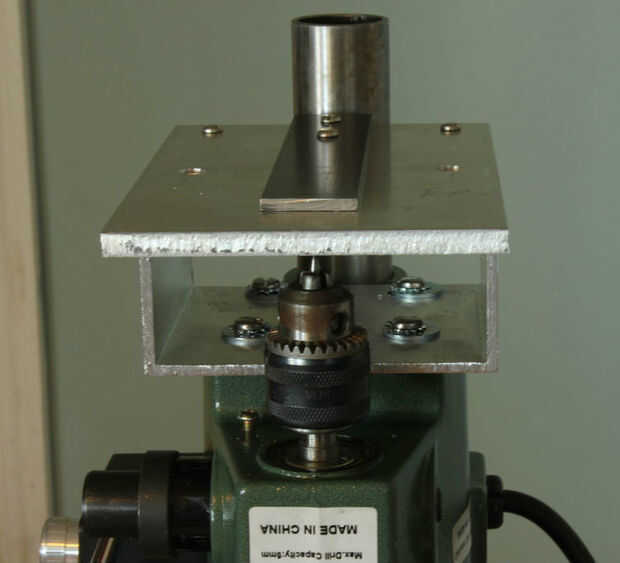

Montar la barra, esta vez usando el separador entre la barra y la placa. Asegúrese de que el espaciador se orienta correctamente, con el extremo largo hacia atrás. También deben estar alineados los orificios del eje en la placa y barra.
Ahora levantar el husillo. El taladro debe ser más o menos centrado en el agujero. Si no es así, quite la placa de Bar, afloje los tornillos de 10-32 que el rectángulo a la prensa de taladro y colocar el rectángulo. Sí, sé que dijo no ser aflojar estos tornillos otra vez, pero esto es mecanizado para Dummies, y siempre tienes una segunda oportunidad! Si no te lo centra, agrandar los orificios en el rectángulo. Si ya son muy grandes, pueden agrandar los orificios de la placa, pero ahorraría esto como último recurso.
