Paso 2: Circuito esquemático y PCB
![]()
![]()

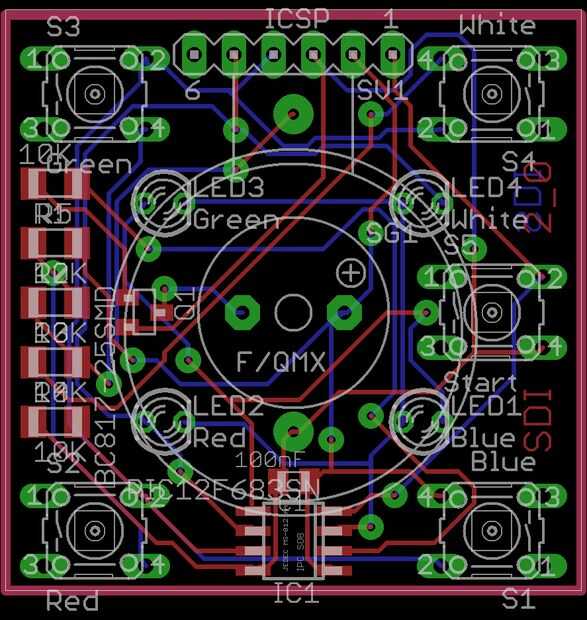

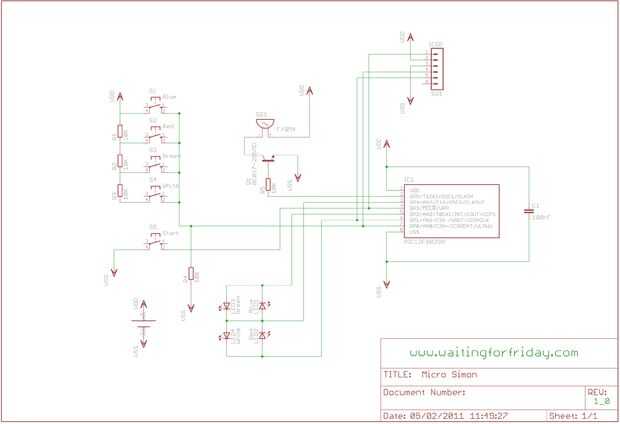

El Eagle CAD esquemas y archivos de la Junta están disponibles para su descarga con los archivos del proyecto. El tablero es un pequeño PCB de doble capa, todos los componentes son montado lado superior aparte del soporte de pilas que se monta en la parte inferior de la Junta para ahorrar espacio. He intentado hacer la Junta tan pequeño como posible mientras que todavía siendo playable (tengo pulgares grandes!). La cabecera Programación en circuito puede omite si no se requiere para hacer el mejor hardware en busca. El PCB se realizó mediante la técnica de foto-resisten UV que permite la pista buena precisión incluso de un aficionado a crear. A continuación puede ver una imagen del esquema y la obra de la Junta:
