Paso 2: Construir el circuito

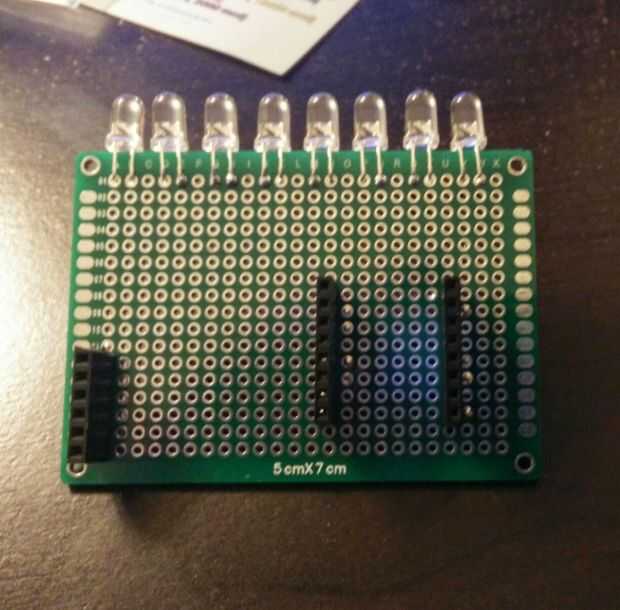

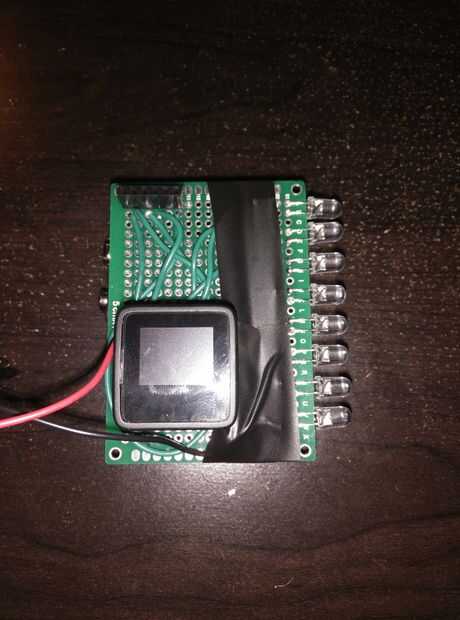

La construcción es bastante básica. Todos los LEDs a lo largo de la Junta de la soldadura. Cuando realice el cableado, el LED superior será LED1. Añadir una resistencia de 330 ohmios a la entrada de cada LED. Encabezados femeninos a la Junta para que coincidan con los pernos MicroView de la soldadura. También he añadido los encabezados para conectar el desglose FTDI que utilizo para programar el MicroView. Luego conecté LED 1-8 a los pines 2, 3, 5, 6, A0, A1, A2 y A3. Recuerda comenzar con el LED superior y el trabajo tu camino hacia abajo. El 0.1uf condensador es el disparador de reset de la ruptura FTDI. Si no sabes cómo acoplar el FTDI que indicamos en el micrófono. Conectar los cables del conector de la batería a VCC y tierra.
