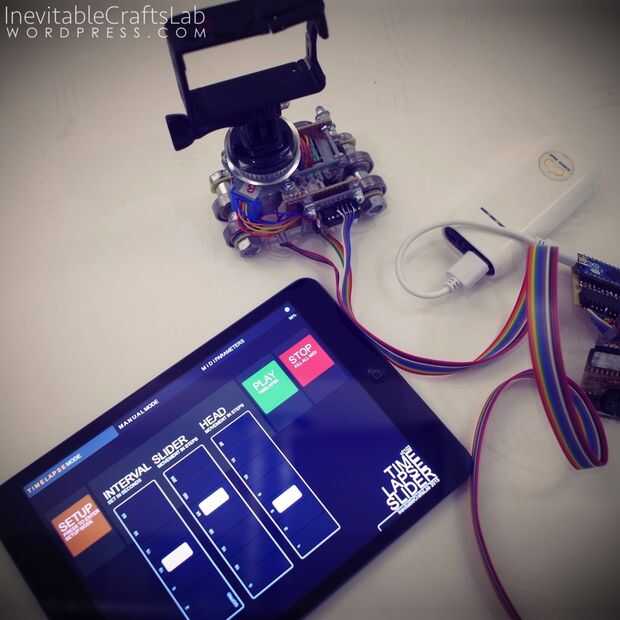

Este Instructable será sobre la construcción de un carro de lapso de tiempo que es "programable" mediante el protocolo MIDI.
Abarcará los siguientes pasos:
- Construir el hardware de dolly
- Usando los pasos de 28BYJ-48
- Construcción de la interfaz MIDI
- Programación Arduino
- Usando el Editor de OSC de toque
Para el carro se necesita:
- 2 x 28BYJ-48 steppers como: https://www.adafruit.com/products/858
- un PCB para el chasis unos 10 x 10 cm
- taladros de 3mm y 8mm
- una sierra de calar
- unos M3 tornillos tuercas y cuñas
- 2 x M8 pernos, cuñas 2xM8 y tuercas 2xM8
- 4 x cojinetes del patín
Para la unidad de control de arduino se necesita:
- Obviamente, los cables que utiliza un cable plano con 14 líneas para conectarse a la plataforma.
- Cuatro líneas por paso a paso y dos líneas para poder
- Un Arduino obviamente. Usaba un micro, pero cualquier Arduino hará el trabajo.
Para la interfaz MIDI Instructable otro que hice:
