Miedo truco usando Arduino-LDR-BlueAct (2 / 2 paso)

Paso 2: Conexión del circuito

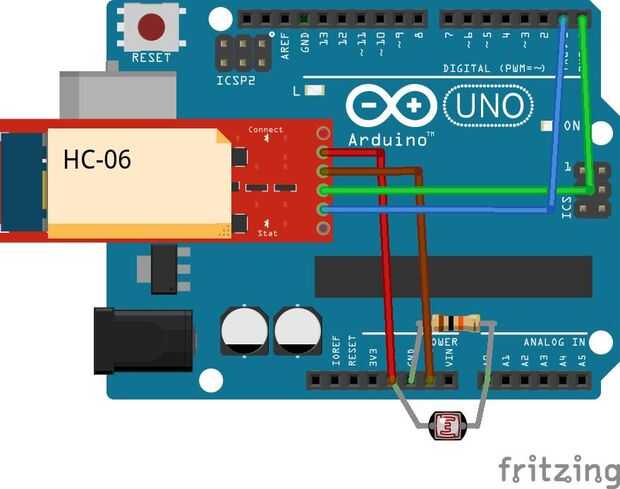

sólo tienes que conectar el módulo de bluetooth como (HC-06, HC05) con su circuito de Arduino como se ha visto la anterior foto esquemática.

Las conexiones de circuito simple están como sigue:

Módulo Bluetooth---> Arduino:
-TX--> RX
-RX--> TX

-VCC--> 5 voltios

-GND -> GND

LDR & 10 k ohm resistencia---> Arduino:

-LDR--> 1' st pin "5 voltios", "A0" 2' nd pin del Arduino (cualquiera que sea la LDR la polaridad)

-10K ohm resistencia--> 1' st pin a la "Tierra", "A0" 2' nd pin del Arduino (cualquiera que sea la resistencia la polaridad)

Luego subo el siguiente código para el Arduino:

Pernos de

int sensorPin = 0;

Variables

estas banderas para enviar sólo una vez el comando ver abajo

int flagOff = 0;

Garrafa de int = 0;

umbral de INT = 150; umbral de la intensidad de la luz. Cambiar como usted necesidad

void setup() {/ / Inicio serie

Serial.Begin (19200); //change este valor según su velocidad de transmisión del módulo de Blutoth

Serial.Begin(9600);

}

void loop() {}

int sensorValue = analogRead(sensorPin); / / Leer el pin sensor

Si está bajo nivel de luz es detectado, enviar comando para reproducir sonido

Si (sensorValue < treshold & & flagOff == 0) {}

Serial.Write("Low");

flagOff = 1;

Garrafa = 0;

} / / Si es bajo nivel de luz es detectado, enviar comando para detener el sonido

Si (sensorValue > umbral & & garrafa == 0) {}

Serial.Write("High");

Garrafa = 1;

flagOff = 0;

}

}
