Paso 7: Iniciar con la geometría existente
El anillo de la tapa y anillo inferior son puertos
El resto son obstáculos

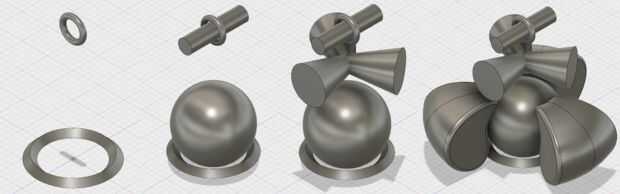

Las entradas para el cazador de sueños fueron diseñadas en fusión 360
Hay dos características importantes de CAD que se convierten en el puerto de carga y el puerto fijo.
El anillo que cuelga de la lámpara de. (Fijo)
El anillo que la parte iluminada de la lámpara encuentra pulg (cargado)
El resto de la geometría son obstáculos arbitrarios que permiten la bombilla ser colocado en el anillo y ayudar a controlar algunos mantienen zonas como dentro del ring de colgante. Esto es así nada crece donde quiero poner un bucle de cadena a través de a la Asamblea.
Después de seleccionar parámetros de generación, el modelo es "poner en el horno"
A la mañana siguiente tengo ~ 2000 diseños basados en mis limitaciones.
Los primeros prototipos fueron generados sin los ultimos 3 lóbulos grandes. (imagen 2)
No permitió que el primer prototipo para una fácil integración con el conjunto de lámpara.
