MilkRap (leche cajón de RepRap) (4 / 9 paso)

Paso 4: Utilizar las plantillas

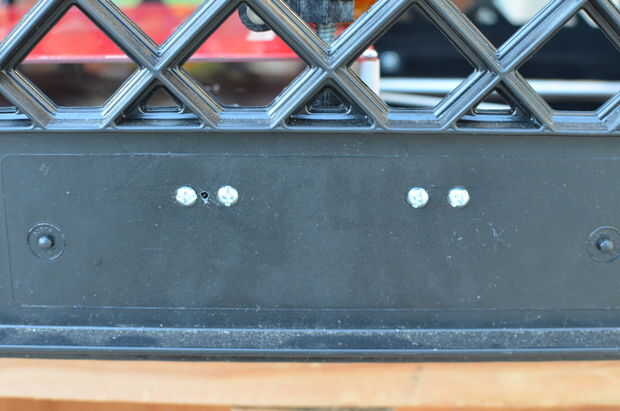

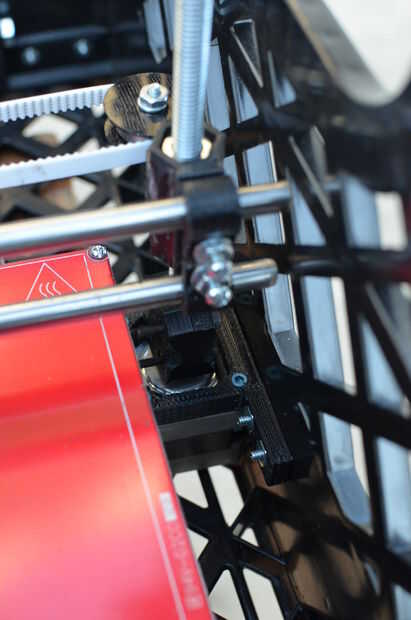

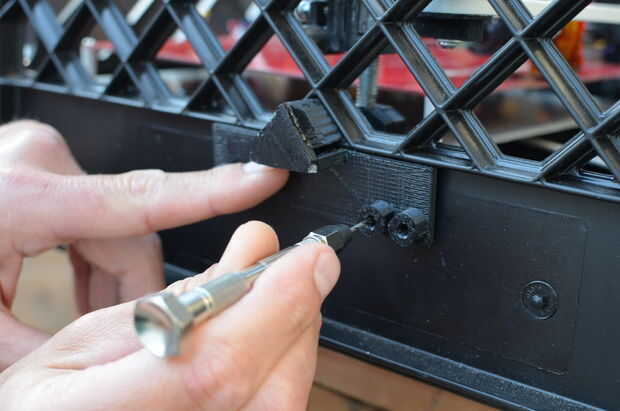

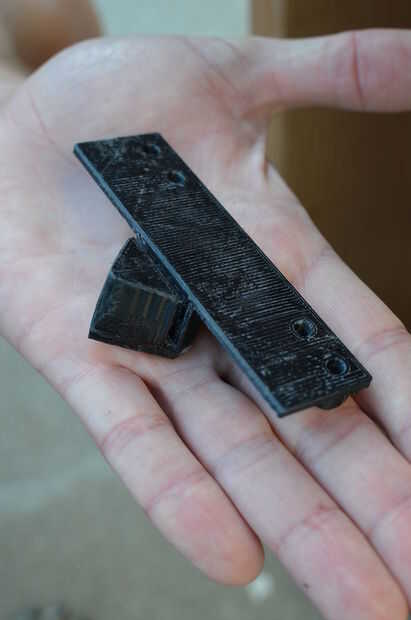

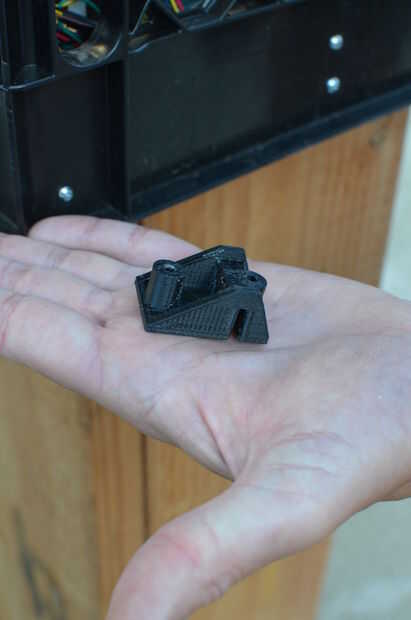

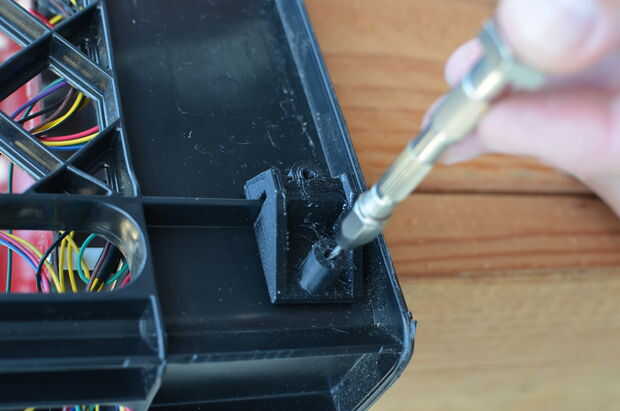

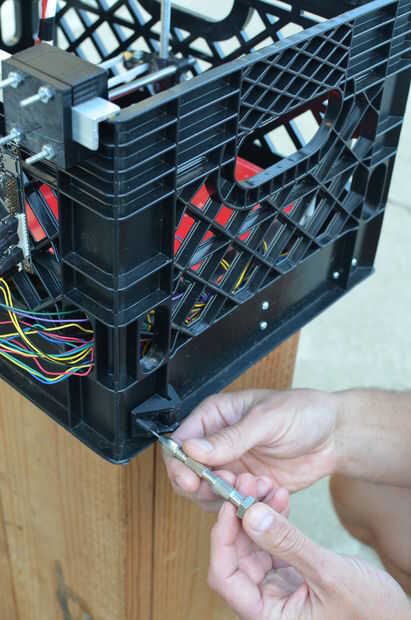

Use las plantillas impresas para Posicione y taladre los agujeros de fijación para la varilla lisa Y eje, motor, soportes de rueda locos como los soportes del motor eje Z. Las plantillas están diseñadas para ser un partido negativo de la geometría física de la caja de leche y garantizar la colocación exacta de los agujeros de montaje. Deslice rodamientos lineales en barras lisas de eje Y y coloque en soportes de barra. Adjuntar soportes a la caja de leche a través de los agujeros del paso anterior con tuercas y tornillos 6-32. Acople Y montaje de motor a motor y montaje del motor al cajón de leche. Ahora fije Y rueda loca al cajón de leche del mismo modo. La rueda loca Y utiliza un estándar patín 608 cojinete. Porciones de Prusa kits vienen con los pernos de 5/16 para conectar estos rodamientos. Para mí que era kike usando un martillo como un matamoscas para imprimí algunos ID 5/16" OD 9/64" inserta para poder unir los cojinetes con tornillos 6-32. Usé los insertos de la misma para colocar el 608 cojinete en el rodillo. Instale motores de eje de Z para monturas y soportes para cajas de leche a través de los orificios perforados previamente.
