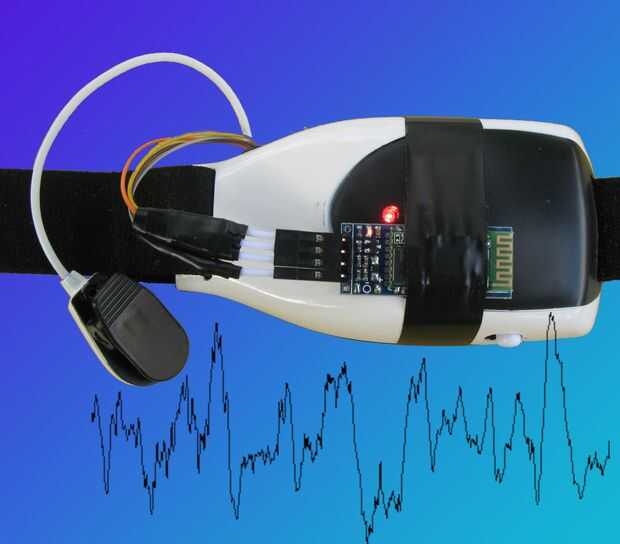

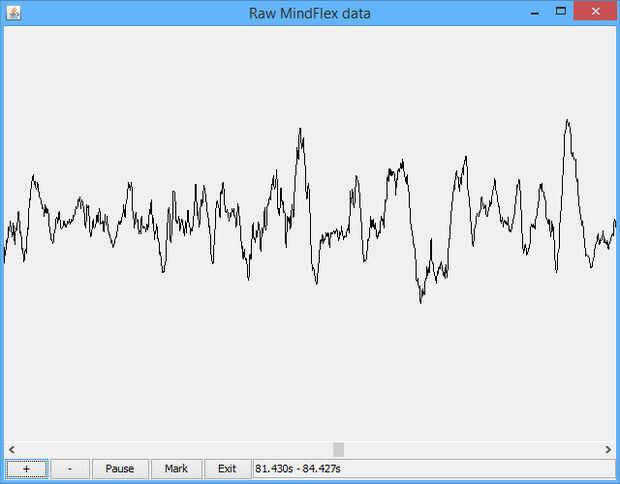

El Mindflex (y Mindflex Duel--el hardware pertinente se supone que es lo mismo) juguete le permite controlar la altura de una bola con la concentración mental. Voy a explicar cómo instalar un módulo Bluetooth de $10 para hacerlo en un auricular Bluetooth EEG completo funcionó con salida de datos en bruto que debe ser utilizable con la mayoría de aplicaciones que soporta el auricular Mindwave Mobile EEG (el Mindflex utiliza básicamente el mismo chip ThinkGear que el Mindwave Mobile). Puesto que usted puede conseguir auriculares Mindflex en ebay por $15 o menos, que significa el costo del proyecto puede ser tan bajo como $25.
Con los datos en bruto, también puede capturar imágenes de ECG de la actividad cardíaca, aunque tienes que ser particularmente cuidadoso, sobre todo teniendo cuidado de no conectar el aparato a la red, como el corazón es muy sensible a pequeñas corrientes eléctricas.
Hay muchos proyectos de EEG basadas en el juguete Mindflex en Instructables (aquí es, aquí es otra y aquí es otra) y en otros lugares. ¿Qué hace diferente a este?
- No Arduino, sólo un módulo de Bluetooth simple (más barato, más sencillo). (Divulgación completa: se necesita un segundo acoplamiento serial TTL para establecer la velocidad en baudios en el HC-06 y se puede utilizar un Arduino para que, pero también se pueden utilizar un segundo módulo de HC-06, un dispositivo de Brainlink, enlace de USB a serial TTL, etc..)
- Accionado de las baterías del auricular.
- No hay necesidad de SMD que suelda para activar el modo de salida y el dispositivo modificado debe trabajar todavía en el juguete.

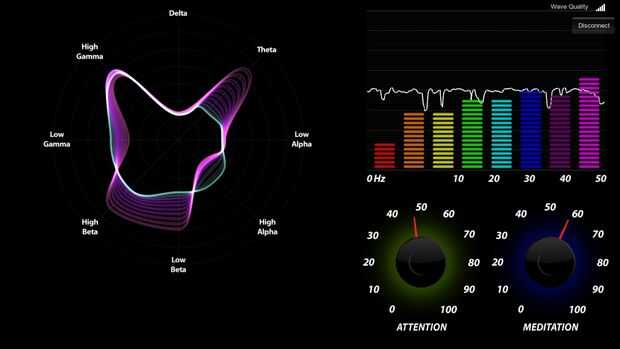

- Compatible con Mindwave Mobile apps (con simple inicialización de la aplicación).
Descargo de responsabilidad: Nada eléctrico conectado a la cabeza (o corazón - usted puede utilizar esto para monitoreo de corazón) es potencialmente riesgoso. No lo utilice si tiene cortes donde los electrodos van ya puede disminuir la resistencia de la piel. U SE bajo su propio riesgo. Dicho esto, el proyecto sólo es alimentado por tres pilas AA. No se trata de un dispositivo de diagnóstico o tratamiento médico.
¿Qué necesita?
- Mindflex auricular, en el juguete original o desde el Mindflex Duel (no importa cuál).
- Módulo de Bluetooth a TTL serie. Mis instrucciones se asumen que se trata de un módulo de HC-06. Muchos de los de Amazon. Haz uno con cables para ahorrar algo de trabajo. Asegúrese de que el módulo puede ser alimentado por los 4.5V DC de entrada que alimenta el Mindflex.
- Un dispositivo que puede hacer la salida serial de la TTL de 9600 baudios. Esto puede ser un segundo módulo de HC-06, un USB a TTL-serie link, un Arduino o un Brainlink (utilicé un Brainlink). Esto no es parte del proyecto terminado, pero se necesita una vez para ajustar la velocidad en baudios el modulo HC-06. (Si utilizas un RN-42 más caro, puede configurarlo a través de Bluetooth.)
- Soldador, soldadura, cables varios, cinta aislante.
Agradecimientos: Tengo la idea de rellenar el módulo de BT dentro de los auriculares Mindflex de este Instructable. Luego edité el Instructable para reflejar esto, puesto que era una gran idea.
