Paso 3: Parte II: soldadura cables para circuitos de Mindflex
Retire las pilas el Mindflex.
Abrir la caja de Mindflex. Esto es el blanco con el interruptor, no el que está con las pilas. Hay cuatro tornillos. Luego quite los dos tornillos de circuitboard dentro. Asegúrese de que no perder la tapa del interruptor de poder de los blancos.
Hay un circuitboard principal y dos placas secundarias dentro. Creo que el más pequeño es el radio de Bluetooth no. He leído en línea que puede ahorrar duración de la batería por quitarlo, pero claro entonces no se puede utilizar el juguete ya. El daughterboard mayor contiene el ThinkGear EEG ASIC.
Encontrar cuatro cables de jumper que no son tan finos son frágiles pero son lo suficientemente delgadas para que puede soldarlos donde el espacio es apretado. Idealmente, los cuatro deben diversos colores. De lo contrario, podría marcar patrones en ellos con un marcador para que no te les confundido.

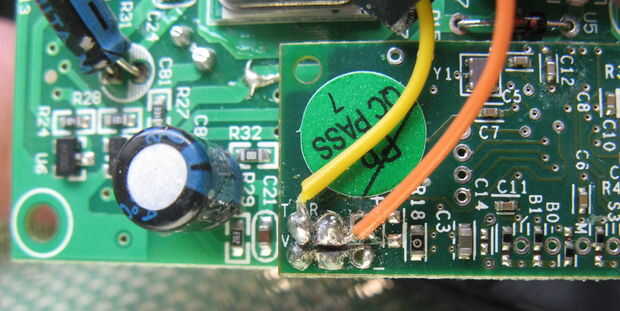

La soldadura de dos de los pines R(eceive) y T(ransmit) marcados en el ThinkGear daughterboard. Ver la foto de la daughterboard. En mi proyecto, el cable amarillo va a transmitir y la naranja a recibir.
Soy pobre en soldadura. Cuando estaba soldar el pin R yo corto a otro y tuve que cortar a través de la soldadura. Podrás ver otros artefactos de mi mala técnica en las fotos. Hacer un mejor trabajo, pero lo que hice funciona.

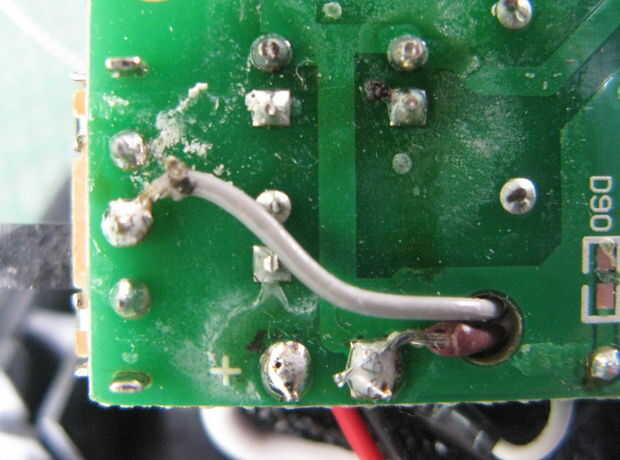

El tercer cable (color marrón púrpura en mi foto) tendrá que ir a la conexión a tierra en la parte inferior de la placa principal y la cuarta (gris claro) tendrá que ir a un + 4, 5V pin debajo del interruptor (el medio de los pines del interruptor de tres).
Escribir que utiliza para recibir, transmitir, tierra y cambiar los colores + 4.5V.
Meta los cables de la parte dos inferior en el agujero cerca del cable de tierra por lo que puede arrancarlos. Tornillo de circuitboard en lugar.

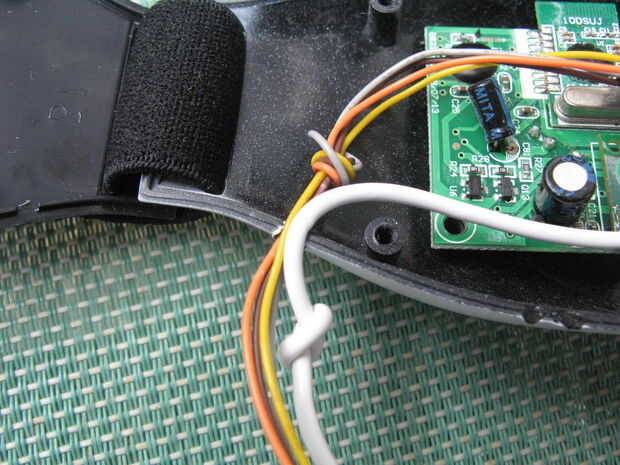

Nudo cuatro todos los cables juntos por presión aliviar y agrandan el agujero que el alambre de clip de oreja (un soldador caliente hará que muy bien). Luego poner todos los cinco alambres, clip de oreja y los cuatro nuevos--el orificio, manteniendo el nudo dentro (en la foto, el nudo de clip de oreja es fuera) y el tornillo de la tapa.
