Paso 4: Parte IIb: Conecte los cables al módulo de Bluetooth
El cable de con que mi módulo de HC-06 vinieron tenía un único conector hembra de 4 pines en un extremo y separados cuatro uno-pin conectores hembra en el otro extremo. Cortar los cuatro uno conectores con aproximadamente una pulgada del alambre y soldar los cables a los cables nuevo cuatro sobresale de la caja de Mindflex. I aislamiento en las conexiones con cinta aislante y la tubería del encogimiento del calor.
Los cables deben conectarse como se indica a continuación:
- Pin de Mindflex T - Bluetooth RXD
- Pin de Mindflex R - Bluetooth TXD
- Mindflex - de tierra GND Bluetooth
- Mindflex cambiado + 4.5V - Bluetooth VCC.
He grabado el T, R y tierra conectores hembra juntos para formar un solo conector tres, por lo que más fácilmente podría dar vuelta apagado de la radio tirando del conector VCC para cuando quiero usar el auricular como parte del juguete.

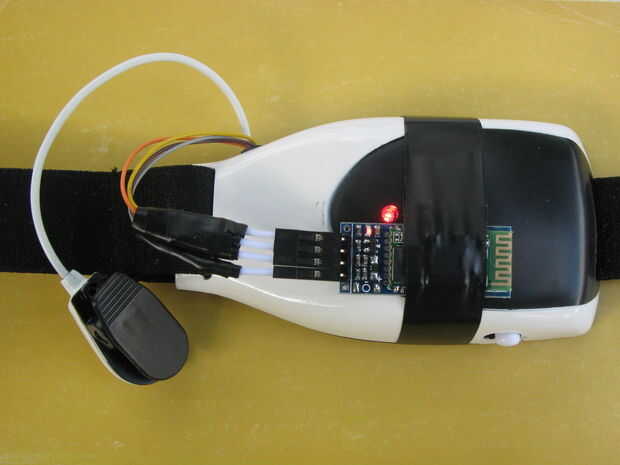

En mi generación inicial, graba el módulo Bluetooth al exterior de la caja.
