Minecraft piedra brillante cubo lámpara (3 / 5 paso)

Paso 3: La estación de base - alimentación del cubo

Paso 1: El pedestal del arte Junta de montaje y la construcción de una pequeña caja de 2" de alto y 4" x 4" en la parte superior (no necesita un fondo). Usted querrá usar pegamento caliente en el interior para sostener juntos

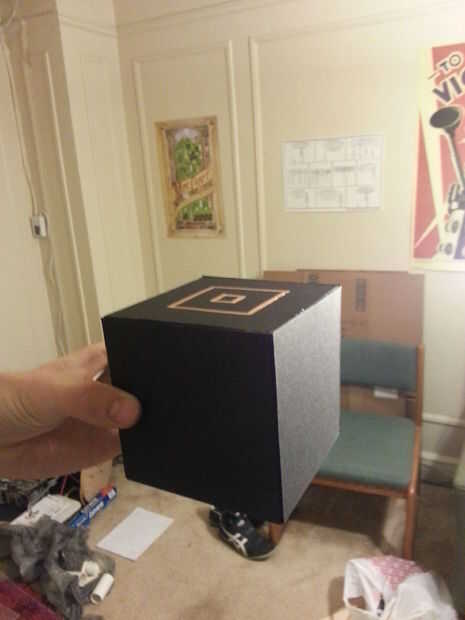

Paso 2: Recrear el mismo dos casillas de la cinta de cobre en la base (al igual que hiciste con el cubo, asegúrese de empujar los agujeros y de la alimentación de la cinta de cobre en el interior de la base)

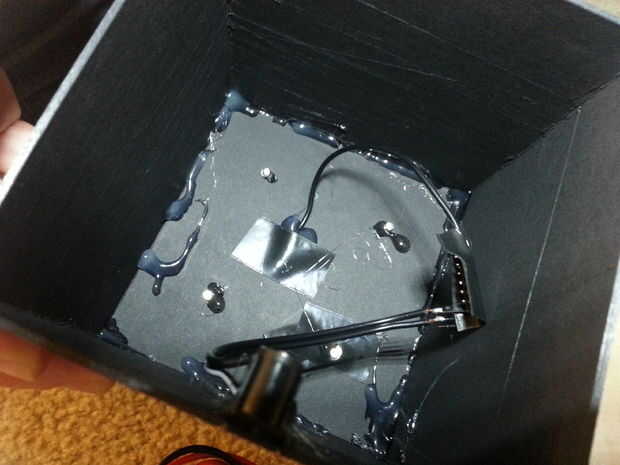

Paso 3: Hacer un agujero en la base de enchufe del convertidor de corriente, enchufe allí y péguelo firmemente. Ahora debe ser capaz de enchufar y desenchufar tu base!

Paso 4: Tiempo para construir el circuito de potencia. Utilizamos un digispark para esto, pero hará una programación de microcontrolador. Su controlador probablemente no tiene suficiente corriente a los LEDs de un solo perno - nos cable a un puerto entero para compensar. Si utiliza un digispark y nuestra técnica de atar de puerto hermoso, soldar todos los pines de salida (P0-P5) entre sí, luego les de la soldadura al cobre exterior (energía) cuadrados.

Ahora la Plaza cobre interna a tierra, así como el pin GND en la digispark de la soldadura. El pin de 5V a la sección de 5V del conector de alimentación de la soldadura, y eres bueno para ir!

Nota: La mejor manera de hacerlo es con un MOSFET o BJT - para más información sobre cómo hacerlo, consulte esta página. Cosas malas - la magia del humo, entre otros - pueden ocurrir si sólo enciende la mitad del puerto, por ejemplo.

Paso 5: Siguiente es la programación. Esto es donde usted realmente puede conseguir creativo - hacer blinky, agregando sutiles se descoloran o activación sensible al tiempo están a su alcance! Fuimos con un efecto de parpadeo simple, pero se recomiendan a partir de la digispark Página de tutorial y configurar el puerto para estar siempre a 5V para la prueba.

Paso 6: Sube tu código. Ahora, cuando se establece el cubo encima de la base, debería comenzar a brillar!

Si no, tratar de encender las luces - si todavía no los puede ver, probar moviendo el cubo en la base (la cinta de cobre no podría estar haciendo contacto).

En el siguiente paso, vamos a ver en una forma que sea más fácil para el cubo y la base a la línea arriba correctamente
