Paso 4: Placa Base

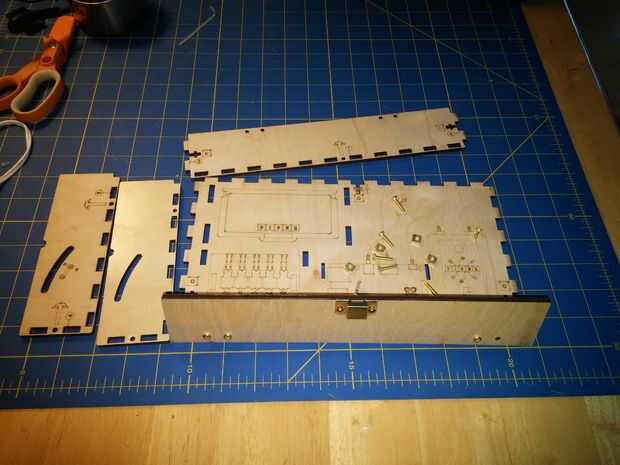

La placa Base es la subdivisión más grande que se montará como se casa la caja del regulador, Ups eléctrica, Pi Base y fuentes de energía restante. (Consulte la parte superior izquierda de la imagen para un etiquetado de artículos)
Orden de la Asamblea:
1) lado #1 en la placa Base
2) parte #3 en la placa Base
3) lado #5 sobre placa Base
4) Fije el pestillo de la cubierta frontal con bisagras con los tornillos
5) Monte #7 bisagras en la parte delantera con bisagras tapa y la placa de Base con los tornillos cortos #3 y #2 tuercas

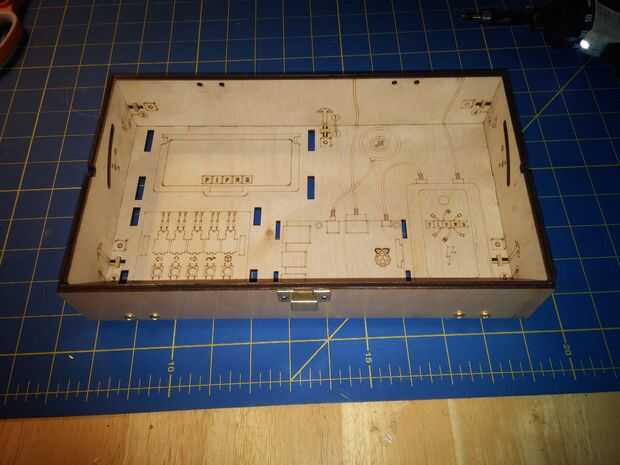

6) #2 de lugar de tuercas en las zonas de captura (véase la imagen de la derecha)
7) asegure con tornillos
* Una vez más, no sobre apriete los tornillos y prestar atención al montar lados juntos.
