Mini Arduino CNC (3 / 6 paso)

Paso 3: Paso 3: armar y construir la estructura

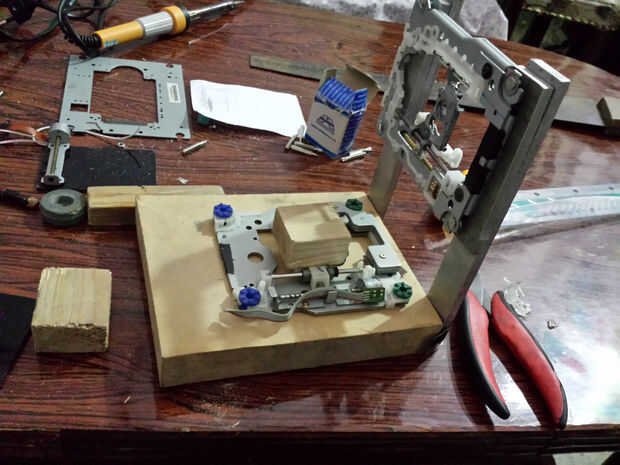

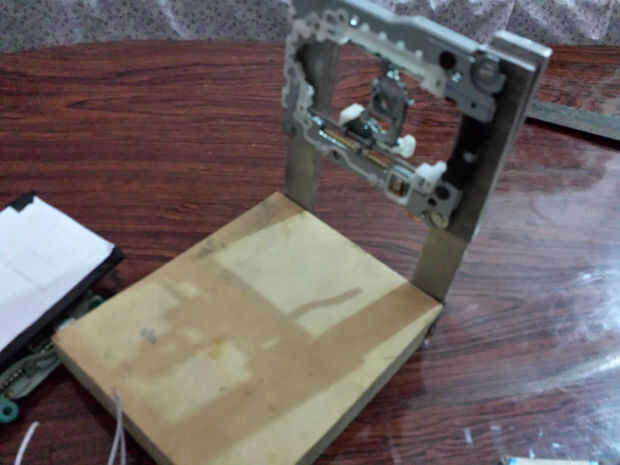

Para esta parte solo necesitan una plataforma base y dos pilares. Hice la base de madera y pilares son de aluminio. Ahora simplemente Atornille la base de madera con sus pilares como se muestra en la figura primera.

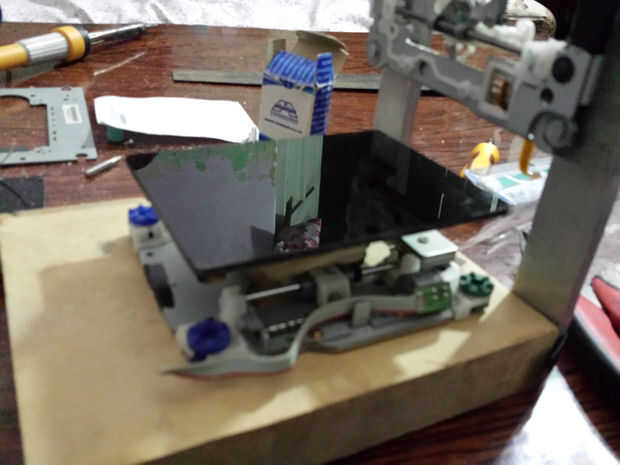

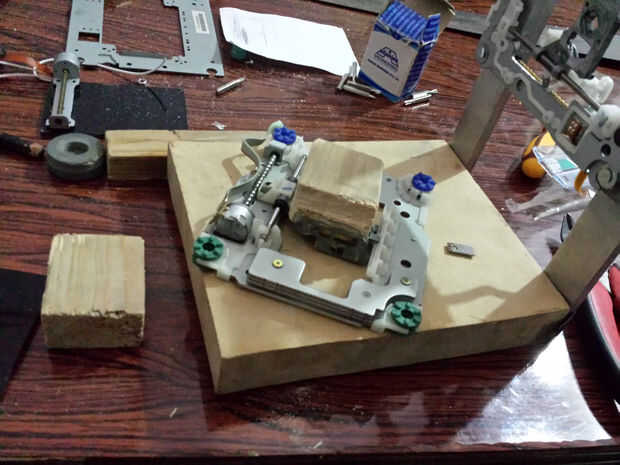

Coloque el eje X en los pilares y el eje Y sobre la base de madera como se muestra en las figuras. Usé pegamento para montar el eje. Asegúrese de que todos los ejes son exactamente perpendiculares entre sí, deben ser en ángulo recto.
