Mini Arduino CNC (4 / 6 paso)

Paso 4: Paso 4: soldadura y cableado

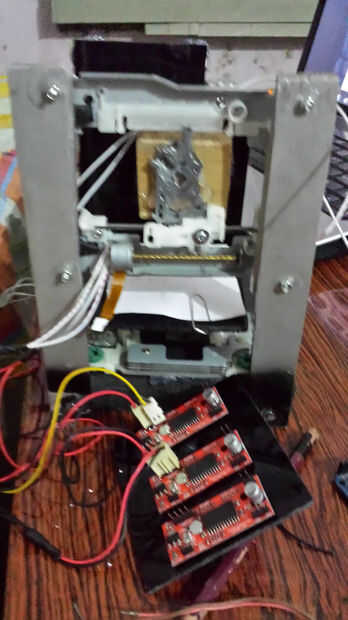

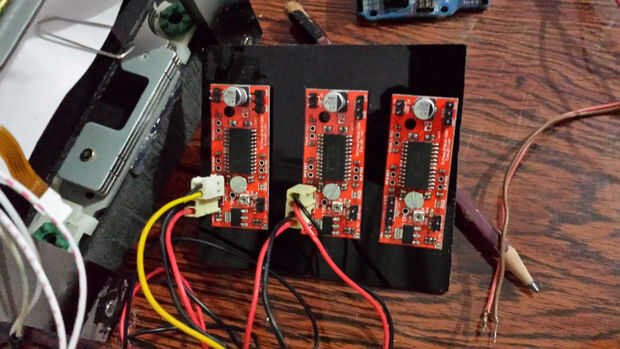

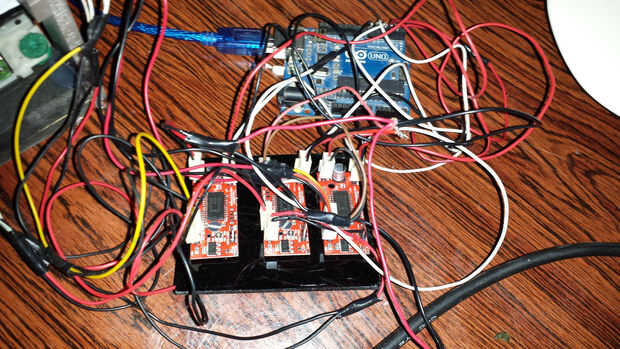

Esto no es también un paso muy complicado. Basta con soldar los cables con el motor paso a paso. Tenga cuidado mientras se suelda y no utiliza soldadura de alto vatio se pueden quemar los cables del paso a paso, mina 30W y estaba bien. Después de eso, simplemente venden todos los conectores en easydrivers y conecte los cables tal como se indica en la figura.
