Mini Aurora 18 (7 / 8 paso)

Paso 7: Cheque electrónico y programa el PIC

Revise cuidadosamente los errores de soldadura mal las articulaciones y partes prácticas. Antes de seguir, sacar su multi-tester y comprobar el Ohm la lectura del conector de alimentación y almohadillas de conector ICP. Asegurarse que no haya cortocircuitos.

Luego enciende el PC, iniciar el IDE de Microchip. Si no lo tienes, por favor descárguelo del sitio web de Microchip. Desplácese hacia abajo hasta la parte inferior de la página para encontrar las descargas. (http://www.microchip.com/stellent/idcplg?IdcService=SS_GET_PAGE & idNodo = 1406 & dDocName = en019469)

Estos son los pasos para la ver.8.xx IDE:

1. Seleccione programador - haga click en "Programador -> Select Programmer" elegir el programador aquí. (Nota: PICKit 2 apoyo PIC24FV familia)

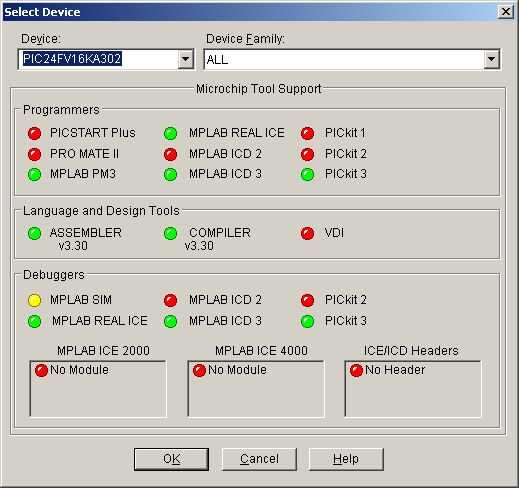

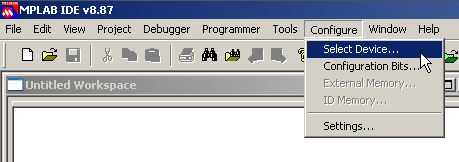

2. Seleccione dispositivo - haga clic en "Configure -> Select" y elegir PIC24FV16KA302 bajo el menú "Dispositivo".

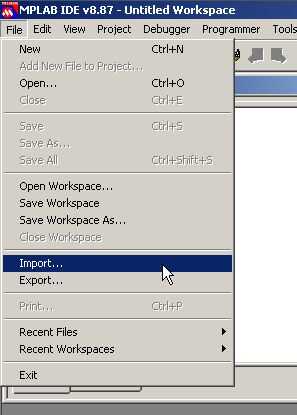

3. Importar archivo HEX - haga clic en "File -> Import" y abra el archivo HEX descargar.

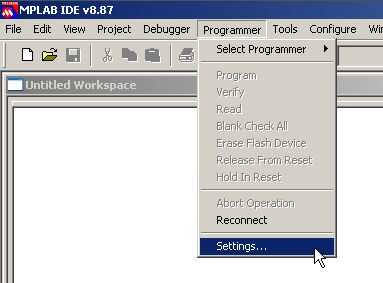

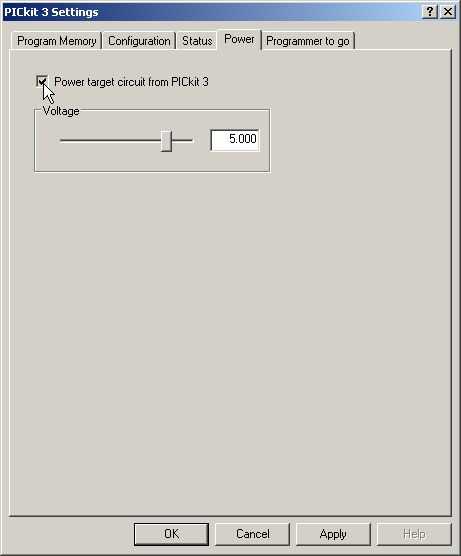

4. Haga clic en "Configuración -> el programador" y haga clic en la pestaña "Power". Encienda "potencia circuito destino de PICKit 3" y ajuste la tensión a 5V. (Nota: esta configuración puede no estar disponible con algunos programadores. Si es el caso, conecte fuente de alimentación a la Aurora.)

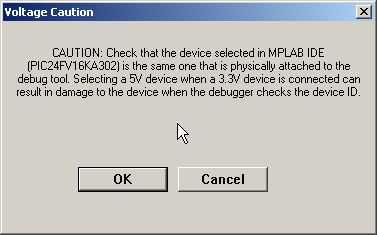

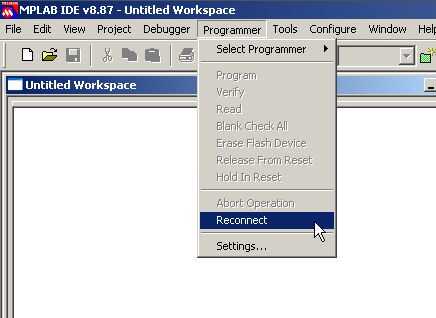

5. Haga click en "programador -> reconectar". Haga clic en "Aceptar" Si tienes la precaución de"tensión". Deberías ver algunos mensajes en la ventana de "Output". Revisar conexiones, etc. Si se obtienen errores.

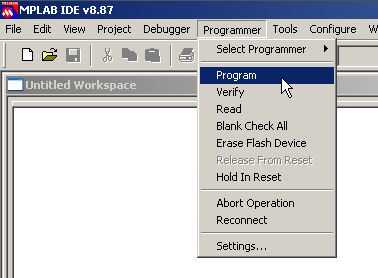

6. Programa el PIC - Asegúrese de que inserte los pasadores de cabecera el ICSP de la Aurora y sostenerla bien. Haga click en "Programador -> programa" para iniciar la programación. Sólo debe tomar 20 segundos o así, y usted verá "Completo de programación/Verify" mensaje en la ventana de "Output".

Eso es todo!

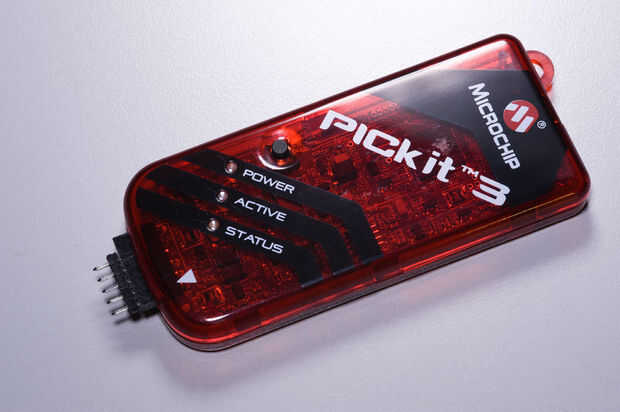

Yo PICkit 3, pero otros programadores como el ICD2, ICD3 deberían funcionar. (PICKit 2 no funciona con PIC24FV16KA302)

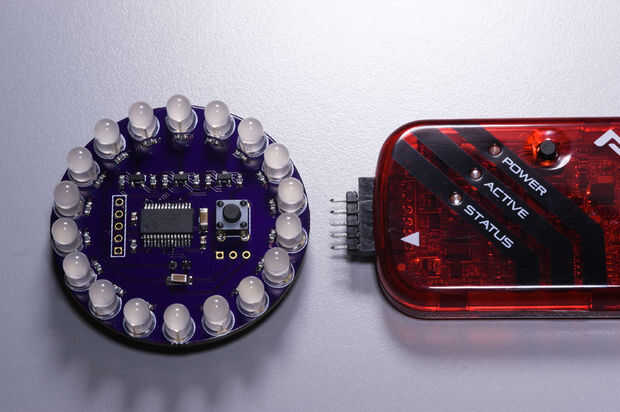

Sólo tiene que utilizar las 5 agujeros/almohadillas en la PCB como si fueran el conector hembra. Darle un poco de tensión hacia los lados para asegurarse de que la conexión eléctrica es estable.

*** Actualización de firmware está disponible - descargar en http://www.theledart.com/blog/archives/1012 ***
