Paso 3: Perfil principal

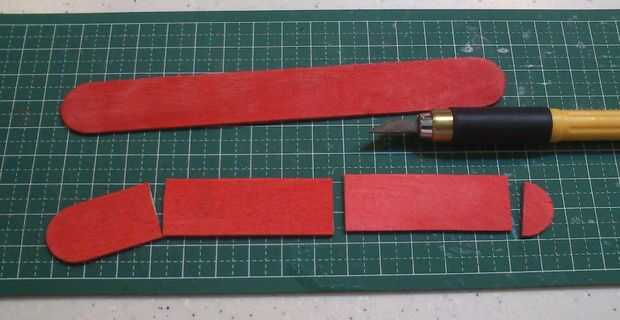

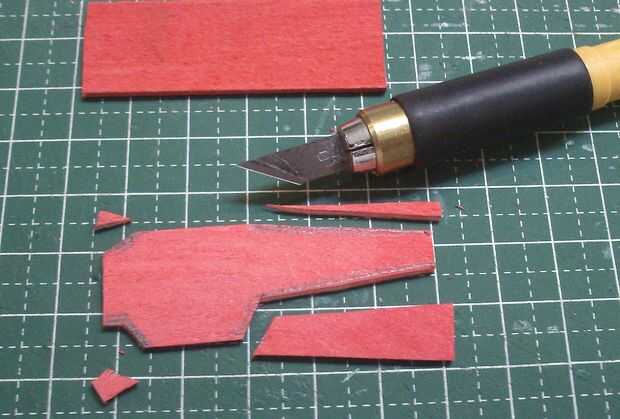

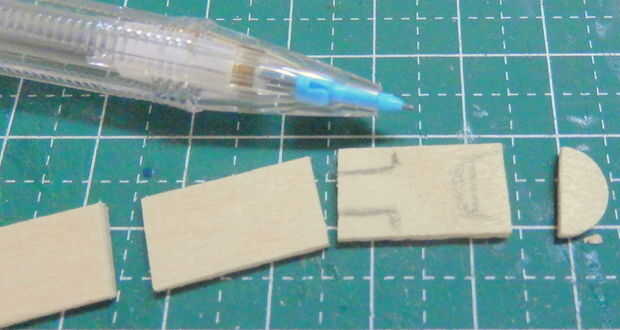

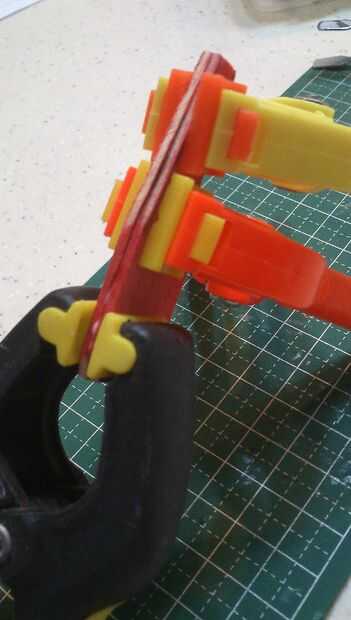

Dos piezas se cortaron para la principal superficie de sustentación, laminados y formados basado en los esquemas y las ilustraciones del paso anterior.

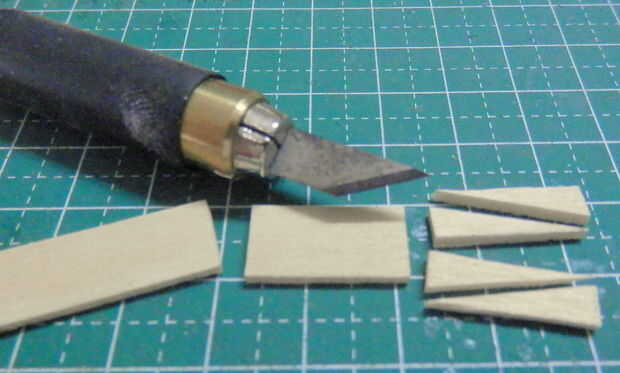

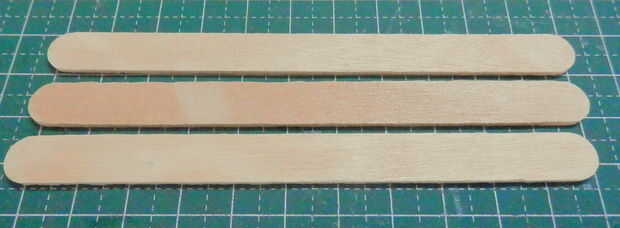

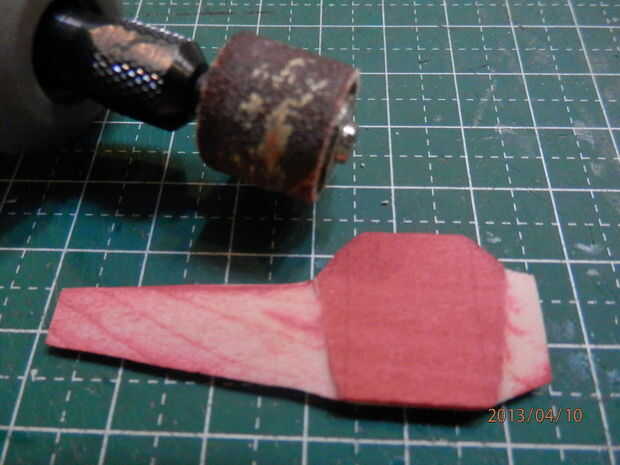

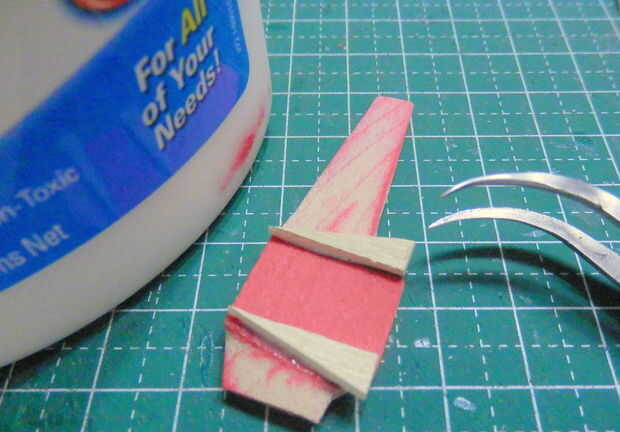

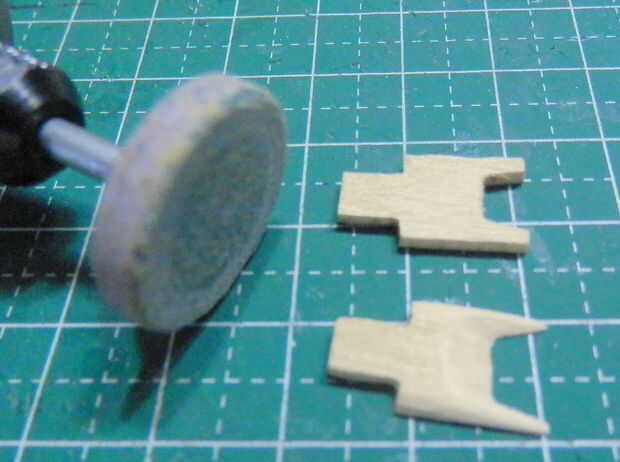

Las matrices de sensores que flanqueaban el enfriamiento sistema admisión y caja del motor eran de regular tamaño palitos cortadas en forma de triángulo escaleno. Éstos eran pegados por encima y por debajo el espacio para la entrada de sistema enfriamiento y talladas en forma con un implemento de herramienta de tambor. Otro conjunto fue pegado y formado en el otro lado de la superficie primaria así.

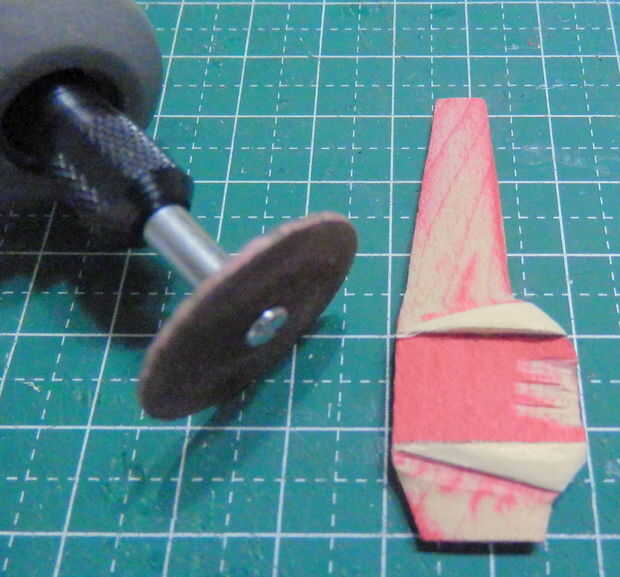

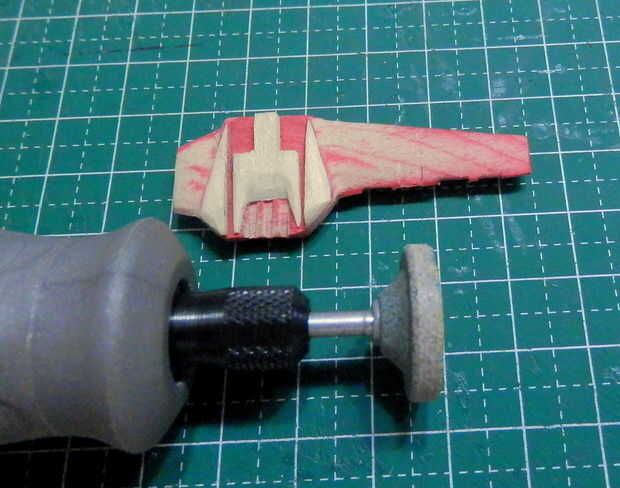

Las ranuras fueron talladas usando un accesorio de la rueda de corte para simular las parrillas de la ingesta de sistema de enfriamiento.

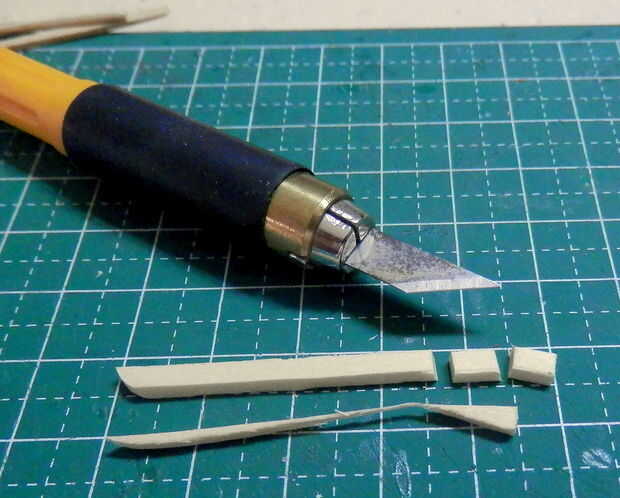

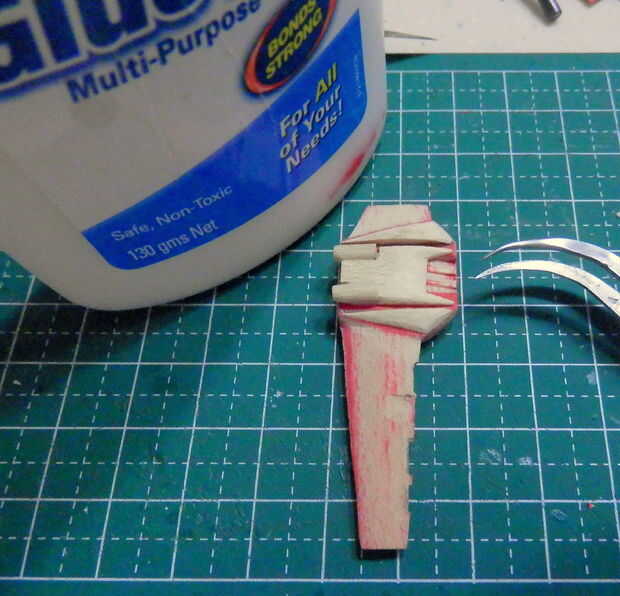

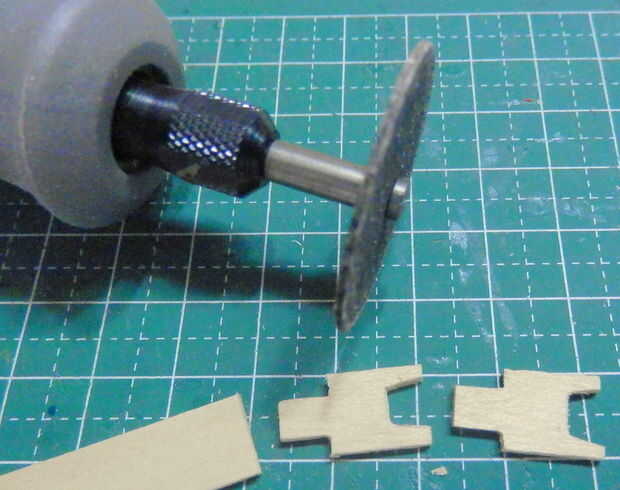

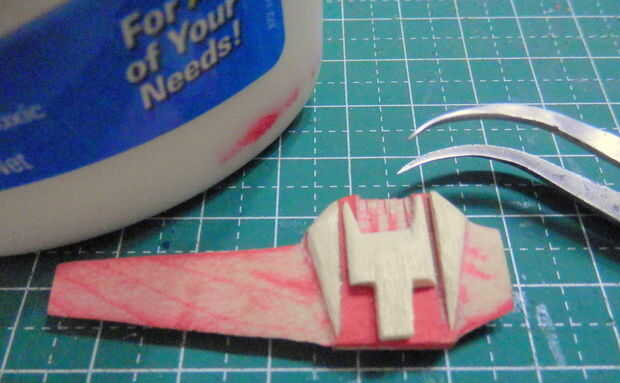

Palitos de tamaño regular se cortaron y se forma de la caja del motor. Estos fueron pegados en los espacios entre las matrices de 2 dos sensor de ambos lados de la superficie de sustentación.

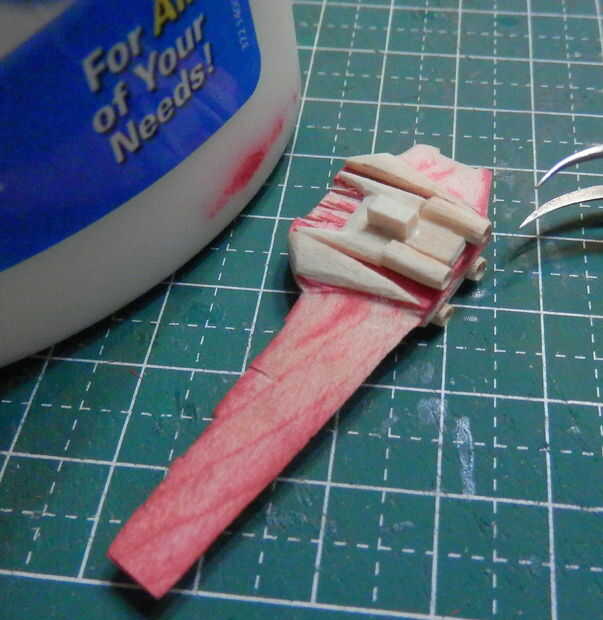

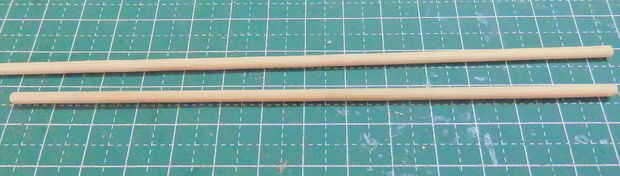

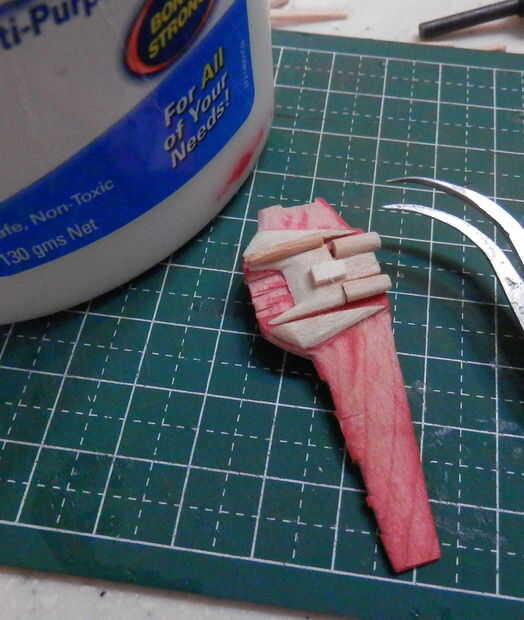

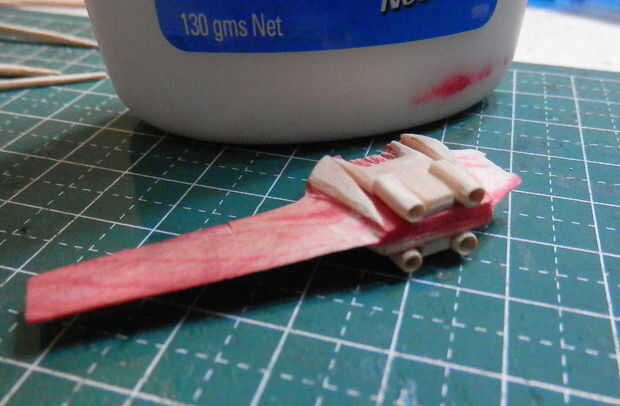

Pequeños agujeros fueron perforados en el extremo de un palo de barbacoa con un accesorio de corte #125 dremel de alta velocidad para simular los inyectores del motor. Los inyectores del motor fueron cortados a tamaños que encajan en las ranuras en forma en el extremo de la caja del motor. Los inyectores del 2 dos motor estaban pegados a las ranuras y deja secar. Un par de inyectores del motor también fue pegado al otro lado de la superficie de sustentación.

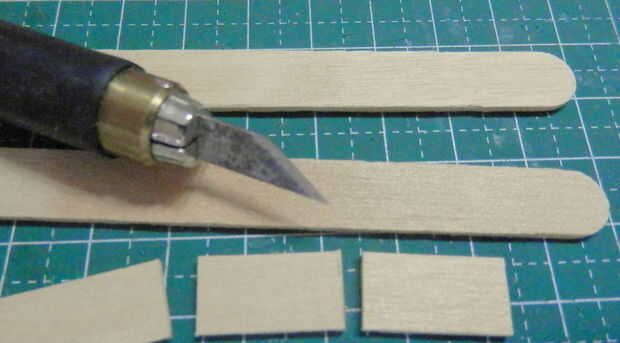

Un palo de popscile de desecho fue cortado y en forma de pequeños rectángulos para simular los generadores del escudo. Estos estaban pegados a ambos lados de la superficie de sustentación principal encima de la caja del motor y justo en frente de los inyectores del motor.
Los dos lanzadores de torpedos de fotones auxiliar se cortaron y se forma de un palillo de dientes. Éstos se pegan a ambos lados de la superficie de sustentación principal entre los arreglos de vivienda y sensor de motor.
