Paso 1: Conoce tu LED

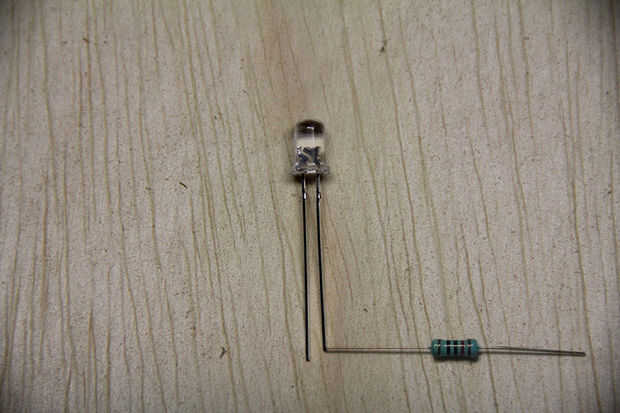

Esto es un LED básico, ahora vamos a aprender a alambre 14 de ellos en la máquina skeeball. Pero en primer lugar, un poco de lección en LEDs que puede omitir si ya sabe cómo funcionan.
Los LEDs que utiliza tienen tensiones hacia adelantados de 2 voltios para la luz roja y aprox. 3 voltios para luces azules. Estamos dando cada LED luz 5 voltios de potencia, que es demasiado para ellos manejar. Por esta razón añadimos resistencias de cada LED luz. Bajan el voltaje va al LED para que no sople. Se trata de donde calculamos el valor de la resistencia necesario para cada luz:
VALOR de resistencia = (5v - voltaje del LED) / corriente de LED
Por lo tanto, el valor de la resistencia para un 2.0v rojo con una corriente de 20ma nominal sería 150ohms y la fórmula sería:
R = (5-2.0) /.020 = 150 ohmios.
Siempre es aceptable usar un valor de resistencia para un LED dimmer ligeramente, pero inferiores a valores dañará el LED. Sólo tenía resistencias de 200 ohm en mano, así que usé para ambas luces. Sin embargo los rojos sería más brillante usando resistencias de 150 ohm, y el azul podría usar resistencias de 100 ohm. Cualquier baja y las luces se sople o tienen una vida muy corta. Esto es importante si vas con luces de colores diferentes. El paquete debe decir LED Voltaje a usar la fórmula anterior para ver si tendrán resistencias diferentes. No importa si la resistencia está en el lado positivo o negativo del LED. Fui con el poste negativo y pegado con esa decisión para todos ellos.
