Paso 2: Prueba (opcional pero altamente recomendado)

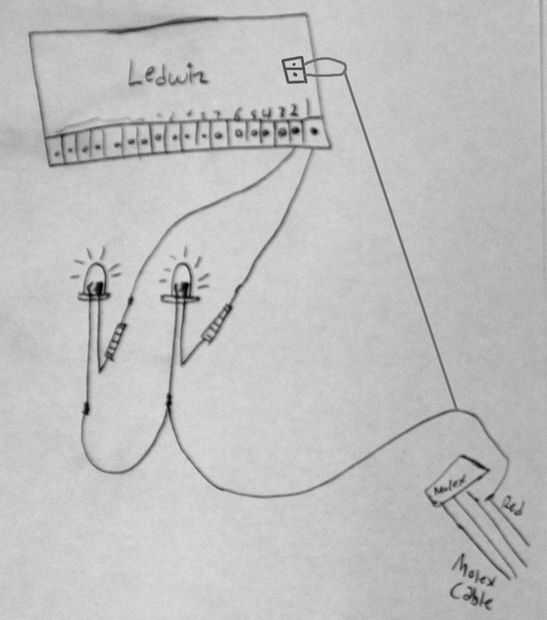

Estamos a punto de hacer un montón de trabajo y ciegamente la esperanza de que todo esté conectado correctamente hasta el final. De miedo! Por lo tanto, primero asegurémonos de que sabes lo que estás haciendo y que esto va a funcionar. Prueba de tiempo de ejecución. Si esto funciona, el resto es torta. Usted debe han llevado extra luces, así que escoja dos extras para la prueba. Siga el diagrama. Soldadura de resistencias de 200 ohm a poste negativo de cada LED. Cadena el rojo cable de alimentación el cable molex de PC al poste positivo de cada LED y también a las ranuras del Banco seleccione voltaje en el LEDWiz. Después de la resistencia, soldar un cable a la resistencia que va a la ranura de salida "1" en el LEDWiz y el otro LED va a la ranura de "2". Abra el panel de LEDWiz Control (suministrado). Las indicaciones para utilizar este programa se describen en detalle en el paso 5 de esta guía. Si las luces son controlables, ¡ Felicidades! Si no, compruebe todas las conexiones y tal vez a tratar de conseguir una luz primero. Ahora es el momento de pasar a lo real.
