Paso 5: Terminar el cableado de los LEDs y prueba

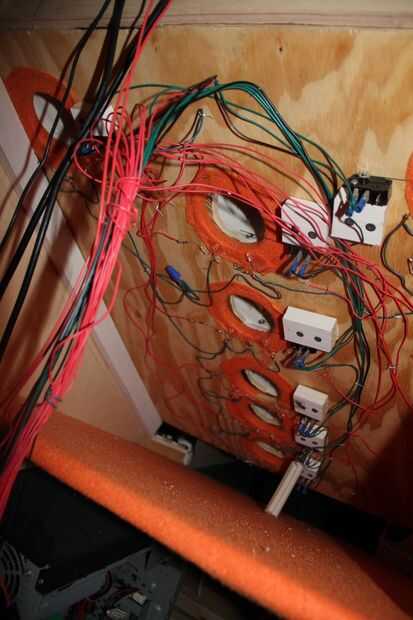

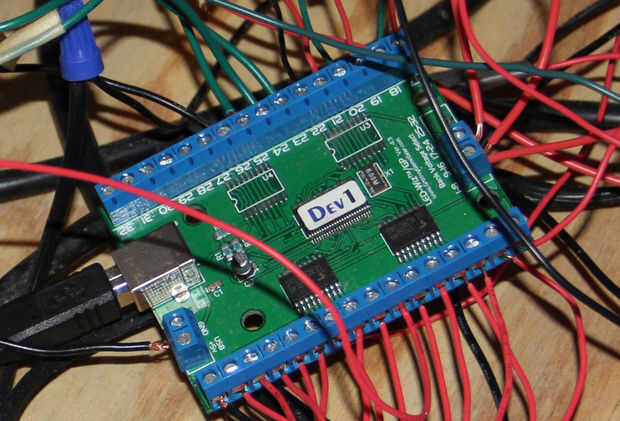

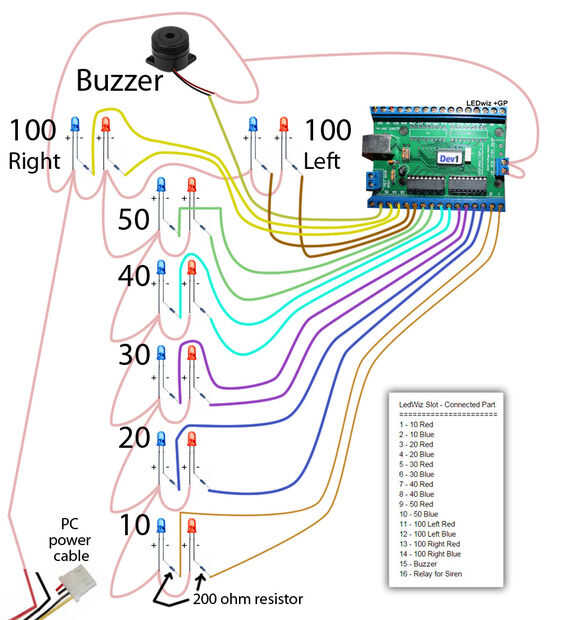

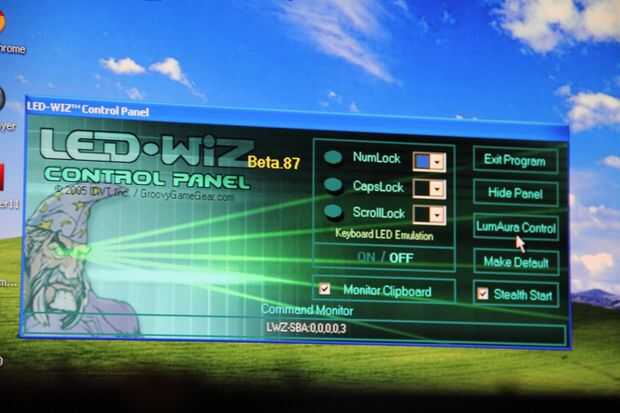

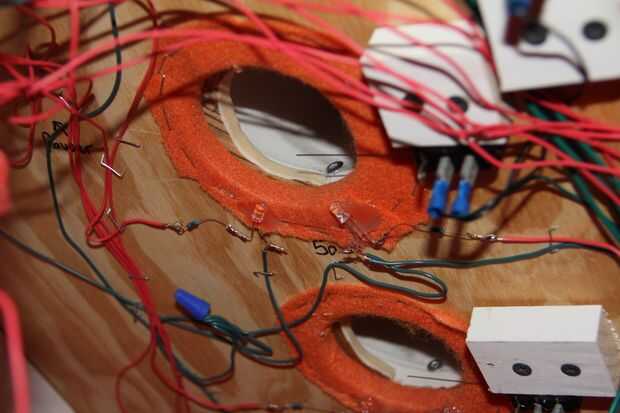

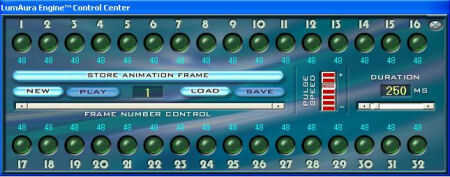

Hay mucho más que en este momento. Los LEDs están todos pegados o montados de alguna manera en el lugar. Sabemos que los mensajes positivos (los que no los resistores conectados) deben conectarse entre sí, todo termina en el molex de PC cable rojo. Luego, conectas un cable a la vez a la resistencia conectada al poste negativo en cada luz del LED. Cuidadosamente de la grapa y pasar el alambre a la parte superior de la máquina skeeball, entonces hasta donde pones el LEDWiz. Conecte este cable a la ranura de LEDWiz con la etiqueta de la clave en el esquema. Yo también pondría un poco de cinta en el cable cerca de la LEDWiz y marcado que el cable está conectado a para solucionar futuros problemas de la luz. Recomiendo completamente conectando una luz primero, luego pruebas antes de pasar. Lo último que quieres es conectar todo, sólo para descubrir que ninguno de ellos trabaja. En la mía tenía algunas conexiones sueltas en la cadena positiva y ninguna luz trabajó. Me tomó un tiempo para averiguar el problema, así que asegúrese de que funciona antes de pasar a la siguiente luz. Una vez que se conectan todas las luces, enciende el panel de control. Es parte del software LEDWiz que se puede descargar en el paso final. Haga clic en el icono de LEDWiz en el panel de control y seleccione Panel abierto. Sobre el panel, haga clic en LumAura Control para probar las luces. Sobre el centro de Control de LumAura, haga clic en los números para enviar energía a esas conexiones. Ejemplo: haga clic en 1 en el panel de control y deben iluminar la luz roja 10 - click1 otra vez al trun apagado. Probar todo y fijar las conexiones sueltas. Flip a la tabla de puntuación a la normalidad y vuelva a conectarlo a la tabla. Agregar los nuevos archivos, publicados en el último paso y disfrutar!
