Mini cámaras desechables hechos de Fujifilm Kodak PowerFlash de alto voltaje generador (2 / 3 paso)

Paso 2: La Kodak PowerFlash

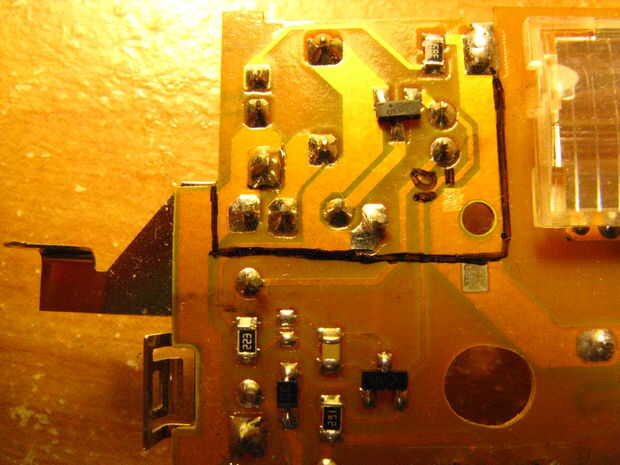

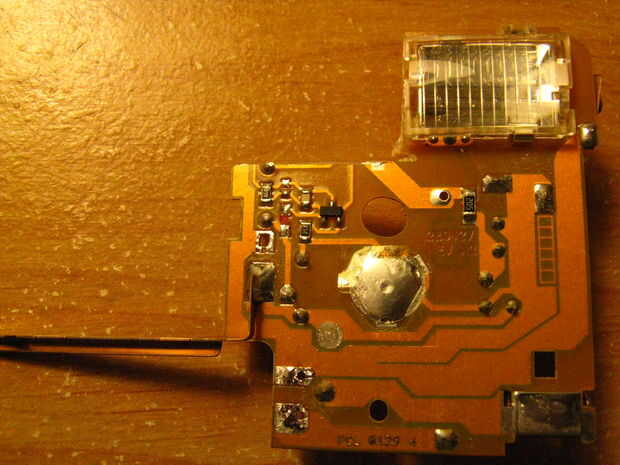

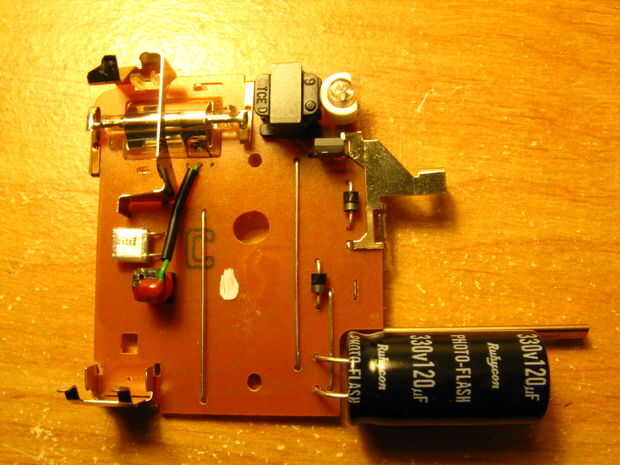

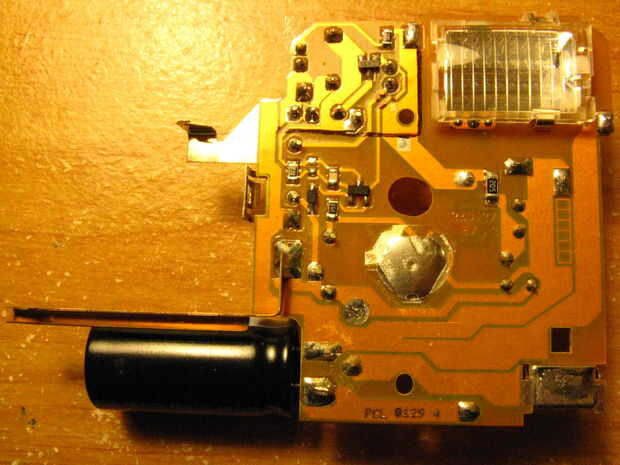

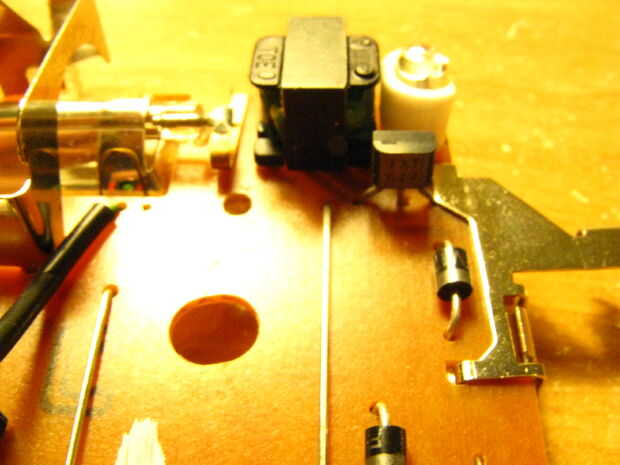

a partir de esta página, es minimizando el Kodak PowerFlash (perdón por la iluminación e iluminada). Es lo que debería ser el circuito (PCB naranja, 4 transformador de pin...). Puede empezar dibujando una línea de guía, como tengo que dividir lo que desea (la zona general del transformador) y lo que generalmente no tenemos. Luego desoldar el condensador más pequeño y el diodo SMD (ubicado donde se encuentra la mayoría de SMD) si sabes como quitar sin romper ellos o solo el diodo normal.

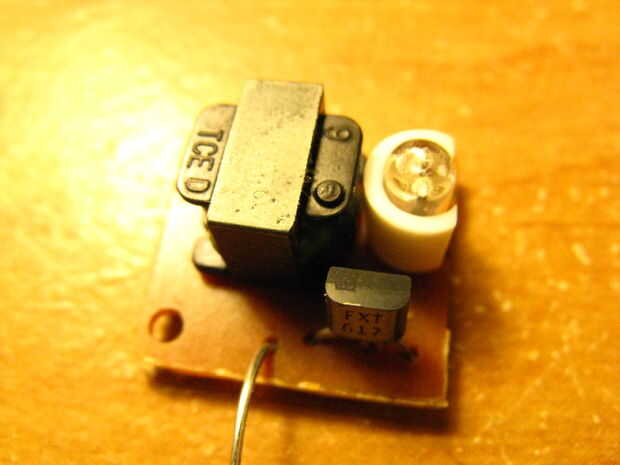

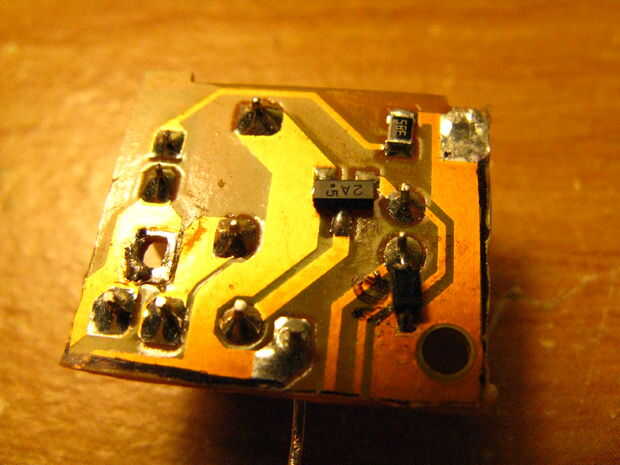

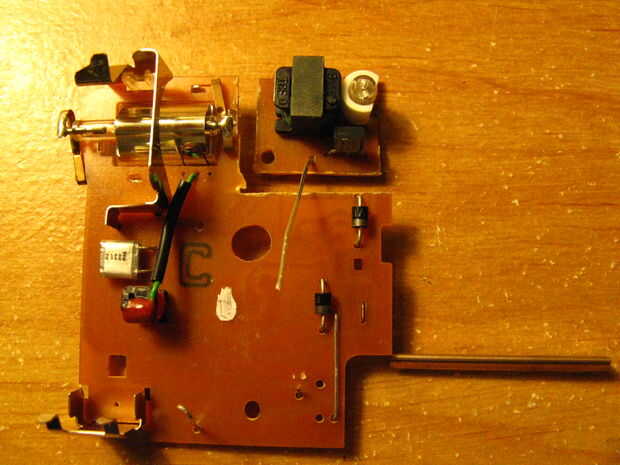

A continuación, cortar el área cúbica transformador asegurándose de que ya han eliminado otras perturbaciones de la forma. Rayar un poco de esmalte de cobre en el extremo de salida de conexión para el tubo del xenón (imagen 3 con D1) si está utilizando el diodo SMD.

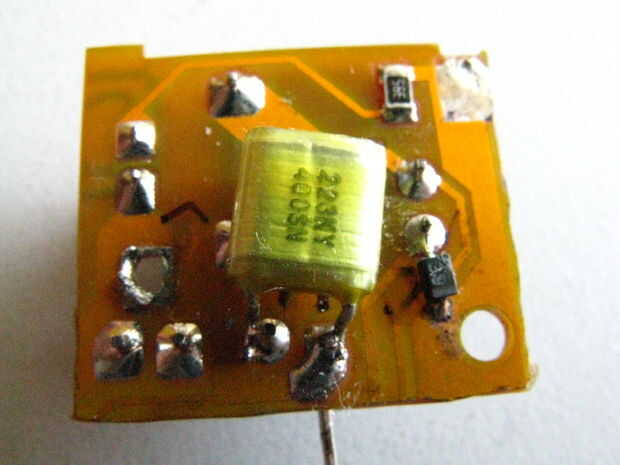

Una vez que has soldado el diodo en, el pequeño condensador y sus contactos a vcc y que el cobre que se encuentra entre los dos transistores de la soldadura.

Una vez hecho esto, basta con los contactos de entrada y salida de la soldadura y listo.
